В классическом техническом черчении штриховки применяются для графического обозначения материалов в сечениях и на разрезах. Кроме того, при черчении в AutoCAD различные штриховки нередко применяются для обозначения материалов и покрытий для создания визуального эффекта, в чем-то напоминающего визуальный эффект от применения рендеринга в трехмерных моделях.

Для применения штриховок и заливок используется инструмент Штриховка. Это достаточно сложный инструмент, имеющий много параметров и режимов. Основное внимание при использовании этого инструмента следует уделять вопросу выбора границы заштриховываемой области. Поскольку AutoCAD автоматически определяет границы сложных объектов, поэтому от пользователя требуется лишь уметь правильно применять соответствующие параметры инструмента Штриховка

С точки зрения AutoCAD, штриховки и заливки представляют собой объекты чертежа, поэтому логично их расположить на отдельных слоях.

1. Откройте чертеж Work081.dwg и сохраните его в файле Work091.dwg.

2. Создайте пять новых слоев со следующими параметрами (табл. 9.1)

Таблица 9.1. Параметры слоев штриховки

Название слоя Индекс цвета

Штриховка 18                 26

Штриховка 320         16

Штриховка 720         24

Штриховка 1090         22

Штриховка 1495         12

3. Назначьте текущим слой Штриховка 320 и разморозьте слой Высота 320, а все остальные слои заморозьте.

4. Измените масштаб просмотра так, чтобы объекты слоя Высота 320 занимали всю область черчения.

5. Запустите инструмент Штриховка, щелкнув на кнопке Штриховка панели инструментов Рисование

6. В открывшемся окне Штриховка и градиент можно выбрать узор штриховки или тип заливки, задать параметры штриховки или заливки, а также метод применения и метод определения границ соответствующей области чертежа. По умолчанию окно открывается на вкладке Штриховка. Если выбрана вкладка Градиент, перейдите на вкладку Штриховка и выберите из раскрывающихся списков Тип и Образец значения Пользовательский и ANSI37, соответственно.

7. Щелкните на кнопке Обзор, расположенной справа от раскрывающегося списка Образец. В открывшемся окне Палитра образцов штриховки должна быть открыта вкладка ANSI с выбранным на ней узором ANSI37. Нажмите OK.

8. Текущий выбранный узор штриховки отображается в области Структура на вкладке Штриховка окна Штриховка и градиент. Обратите также внимание на параметры группы Угол и масштаб, называющиеся Угол и Масштаб. Первый из них отвечает за угол наклона линий штриховки, а второй – за его масштаб. Угол наклона в данном случае изменять не нужно, а вот масштаб – не помешает. Введите в строке Масштаб вместо текущего значения 1 значение 4.0.

9. Щелкните на кнопке Добавить: точки выбора, которая находится в правом верхнем углу диалогового окна. Окно временно закроется, а AutoCAD предложит вам выбрать точку на чертеже, которая находится внутри области, подлежащей штриховке.

10. Щелкните внутри контура задней стенки рабочей зоны. Если вы не забыли отключить автоматическую привязку и выбрали нужный масштаб, эта задача не вызовет у вас затруднений. О том, что область для штриховки выбрана правильно, вы узнаете из того, что все отрезки, образующие контур задней стенки, будут отображаться штриховыми линиями.

11. Нажмите Enter для возврата в окно Штриховка и градиент и щелкните на кнопке Образец, которая находится в левом нижнем углу этого окна.

12. Убедившись, что штриховка выглядит нормально (если бы вы оставили масштабный коэффициент равным 1, она была бы слишком плотной), щелкните на кнопке Добавить: выбрать объекты, которая находится под кнопкой Добавить: точки выбора. AutoCAD снова скроет окно Штриховка и градиент, но в этот раз предложит вам выбрать не точку внутри области, ограниченной контуром, а объект. Щелкните на левой боковой стенке большой тумбы. Поскольку контур этой стенки представляет собой единый объект, а не набор отдельных линий, нужно щелкнуть не внутри контура, а на одной из его линий. Вернувшись в AutoCAD, снова щелкните на кнопке Образец.

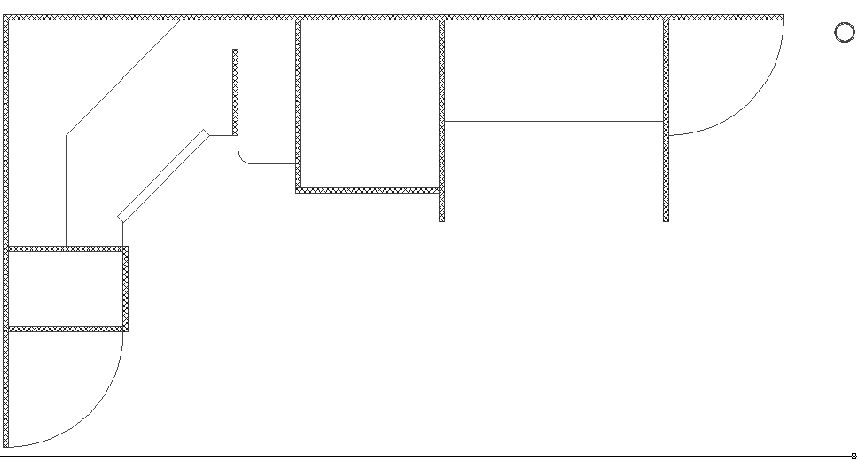

13. Примените штриховку к остальным стенкам, попавшим в плоскость сечения, используя один из двух описанных выше методов определения границ заштриховываемой области, а затем щелкните на кнопке OK для закрытия окна Штриховка и градиент. Чертеж должен выглядеть так, как показано на рис. 9.5.

Рисунок 8.1. Чертеж 5

14. Сохраните текущее состояние чертежа в файле Work091.dwg, а затем разморозьте слой Вид спереди и назначьте его текущим. Заморозьте все остальные слои, кроме слоя Высота 1090, и сохраните текущее состояние чертежа в файле Work092.dwg.
