Понятно, что одних лишь линейных размеров недостаточно для получения полного представления об изделии. Даже в случае такого простого объекта, как рабочая зона, необходимо использовать угловые размеры, а также радиусы и диаметры.
41. Запустите инструмент Угловой, щелкнув на кнопке Угловой панели инструментов Размер.

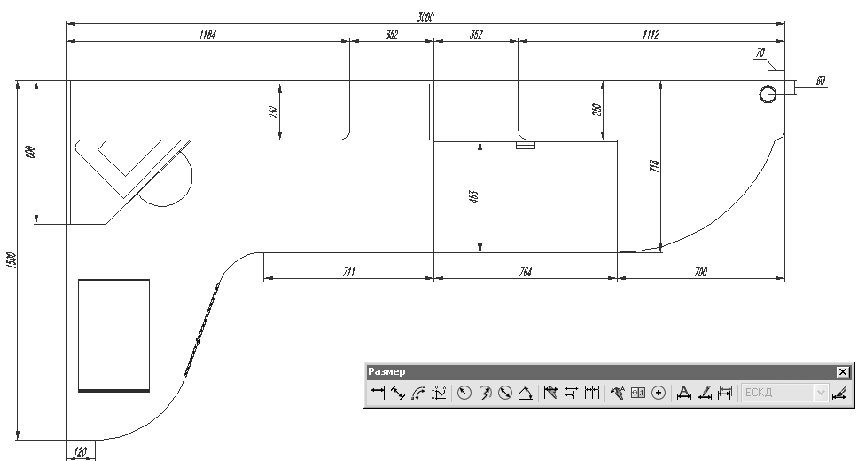

42. В ответ на предложение AutoCAD выбрать объект, для которого нужно показать угловой размер, щелкните на линии, соединяющей два сопряжения в угловой части рабочей зоны (рис. 11.22).

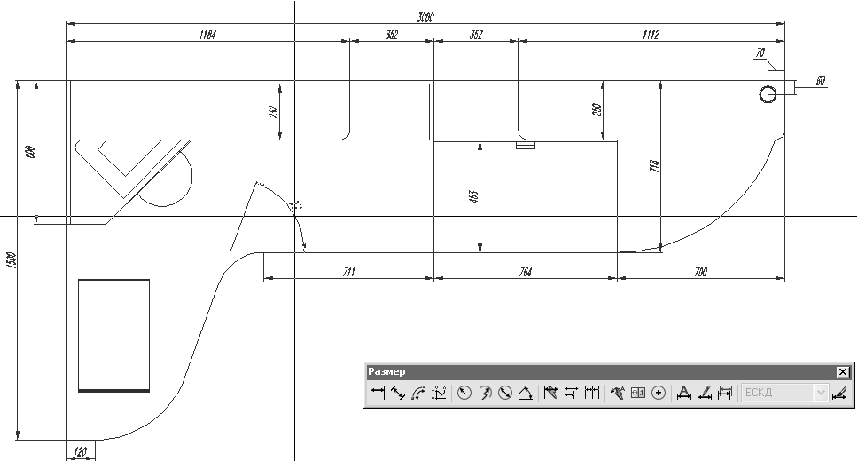

43. AutoCAD предложит выбрать вторую линию. Выберите горизонтальную линию, представляющую нижнюю границу контура прямолинейной части столешницы. AutoCAD создаст угловой размер, вид и размерное число которого будет зависеть от расположения указателя_перекрестия (рис. 11.23). Выберите оптимальное размещение размера и щелкните для его создания.
44. Для создания радиуса следует воспользоваться инструментом Радиус. Щелкните на кнопке Радиус панели инструментов Размер

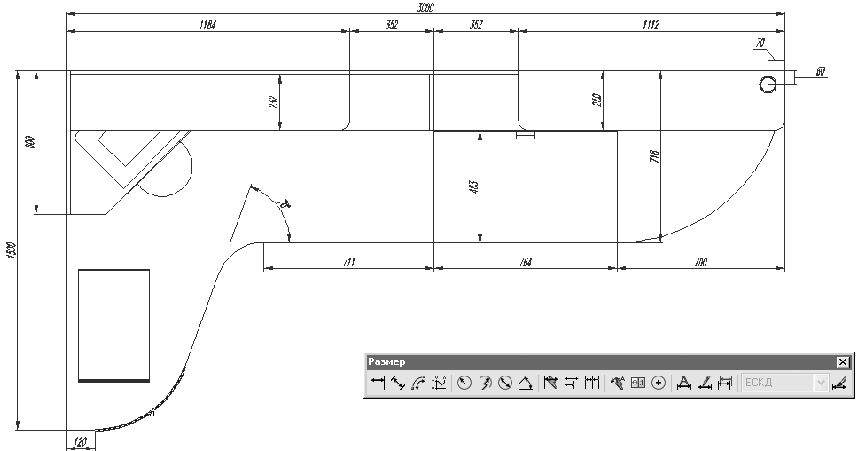

45. В ответ на приглашение AutoCAD выбрать дугу или окружность щелкните на сопряженном участке угловой части столешницы, как показано на рис. 11.24.
46. Выберите место расположения радиуса и щелкните для создания соответствующего размера.
47. Подобным образом создаются и обозначения диаметров. Щелкните на кнопке Диаметр панели инструментов Размер
48. AutoCAD предложит выбрать дугу или окружность. Щелкните на окружности, которая представляет на чертеже наружный контур монтажного кольца основной опоры, а затем задайте оптимальное расположение созданного обозначения диаметра (рис. 11.25).
Совет. Для того чтобы изменить расположение размерного числа, можно использовать перетаскивание маркера этого числа, который появляется после щелчка на размерном объекте.
Таким образом, создание угловых размеров, а также радиусов и диаметров – задача, в общем_то, несложная.

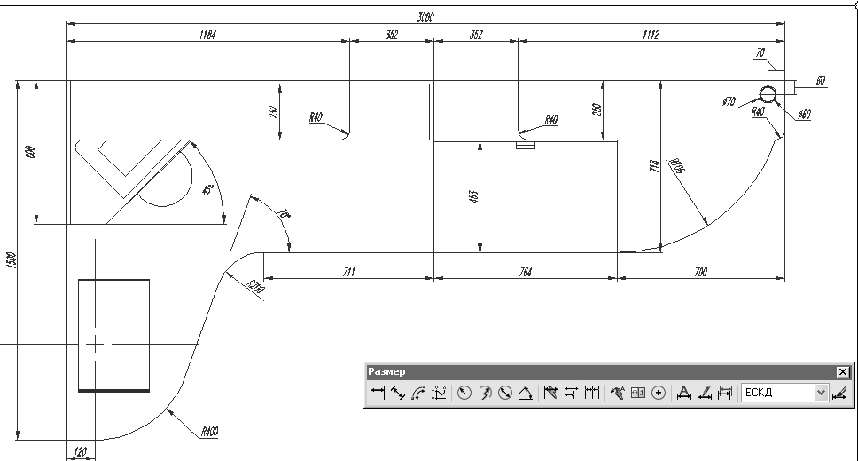

49. Попрактикуйтесь в выполнении соответствующих операций, руководствуясь рис. 11.26.
