По умолчанию в чертежах, созданных на основе шаблона acadiso.dwt, используется размерный стиль ISO_25. Параметры настройки этого стиля не очень хорошо подходят для отечественного пользователя AutoCAD, поэтому мы не будем пытаться приспособить его для наших нужд, а сразу создадим новый стиль.
1. Откройте чертеж Work102.dwg и сохраните его в новом файле с именем Work111.dwg.
2. Измените масштаб просмотра таким образом, чтобы всю область черчения занимало изображение вида сверху, включая свободное пространство между видом сверху и рамкой формата.
3. Создайте новый слой Размеры (индекс цвета – 126) и назначьте его текущим, а затем убедитесь в том, что включен режим автоматической привязки Конточка.
4. Включите отображение панели инструментов Размер и расположите ее в правом нижнем углу области черчения, не делая панель стационарной.
5. Выберите из меню команду Размеры Размерные стили или щелкните на кнопке Размерные стили панели инструментов Размер
6. В появившемся окне Диспетчер размерных линий будет отображаться пример размеров, нанесенных в соответствии с единственным присутствующим в чертеже размерным стилем ISO_25. Изображение, приведенное в этом окне, не стоит принимать за истину в последней инстанции – оно дает лишь приблизительное представление о стиле и не более того. Щелкните на кнопке Новый, которая находится в правой части окна Диспетчер размерных линий.
7. В строке Имя нового стиля открывшегося окна Создание нового размерного стиля введите вместо предложенного по умолчанию название нового стиля, например ЕСКД. В списке На основе содержится стиль, на основе которого будет создан новый стиль. Поскольку по умолчанию в этом списке присутствует лишь стиль ISO_25, особого выбора у вас не будет. В списке Размеры можно выбрать тип размеров, для которых будет определен новый стиль. Оставьте выбранное в этом списке значение Все размеры.
8. Щелкните на кнопке Далее для закрытия окна Создание нового размерного стиля и переходу к окну определения параметров нового стиля Новый размерный стиль: ЕСКД. Это окно будет открыто на вкладке Линии, предназначенной для настройки параметров размерных и выносных линий.
9. Установите параметры линий в соответствии с рис. 11.3: параметру Шаг в базовых размерах (определяет расстояние по умолчанию, которое используется между параллельными размерными линиями, построенными от общей базы) присвойте значение 60; параметру Удлинения за размерные (определяет расстояние, на которое выносная линия должна выходить за концы стрелок) – значение 10, а параметру Отступ от объекта (определяет расстояние между точкой привязки выносной линии и ее началом) – значение 0.
10. Перейдите на вкладку Символы и стрелки и установите параметры стрелок в соответствии с рис. 11.4: параметру Размер стрелки присвойте значение 35; в группе Метки центра выберите переключатель Линия и присвойте параметру Размер значение 35.
11. Перейдите на вкладку Текст и установите параметры размерного текста в соответствии с рис. 11.5: из списка Текстовый стиль выберите стиль Текст 3.5 мм; параметру Высота текста присвойте значение 35; параметру Отступ от размерной линии присвойте значение 10; в группе Ориентация текста выберите переключатель Согласно ISO.
12. Перейдите на вкладку Размещение и установите параметры расположения размерного текста и стрелок в соответствии с рис. 11.6: в группе Опции размещения выберите переключатель Текст и установите флажок Подавить стрелки, если они не помещаются между выносными; в группе Выравнивание текста выберите переключатель Строить выноску; в группе Подгонка элементов сбросьте флажок Размерная линия между выносными.
13. Перейдите на вкладку Основные единицы и установите параметры точности представления размеров в соответствии с рис. 11.7: в группах Линейные размеры и Угловые размеры, выберите из списка Точность значение 0.
14. Поскольку параметры, представленные на вкладках Альт. единицы и Допуски, нам не понадобятся (первые нужны в тех случаях, когда на чертеже применяются размеры в двух системах измерения, а вторые – в машиностроительных чертежах, на которых указываются предельные отклонения размеров), щелкните на кнопке OK для закрытия окна Новый размерный стиль: ЕСКД.
15. Вы снова вернетесь к окну Диспетчер размерных линий, в котором теперь появится новый стиль ЕСКД (рис. 11.8). Пощелкайте на обоих стилях, чтобы увидеть различия между ними в области предварительного просмотра. Сравнив оба стиля, выберите стиль ЕСКД и щелкните сначала на кнопке Установить, а затем на кнопке Закрыть.
16. Запустите инструмент Текстовые стили и назначьте текущим текстовый стиль Текст 3.5 мм, выбрав его из списка стилей и щелкнув на кнопке Закрыть.
Теперь созданный вами стиль ЕСКД является текущим, о чем можно судить по значению, отображающемуся в списке стилей на панели инструментов Размер, и мы можем перейти к непосредственному нанесению размеров.
Как известно, размеры могут быть линейными и угловыми. В свою очередь, линейные размеры в AutoCAD подразделяются на горизонтальные и вертикальные. По виду горизонтальные и вертикальные размеры ничем не отличаются, кроме расположения размерной надписи, поэтому для создания и тех, и других используются одни и те же инструменты AutoCAD.
Гораздо важнее то, что размеры (как линейные, так и угловые) могут наноситься в виде размерной цепи или же от общей базы. Во многих случаях применение соответствующих инструментов AutoCAD позволяет существенно повысить производительность, а также упростить чтение чертежа.
Давайте сначала нанесем горизонтальный и вертикальный размеры, показывающие габариты рабочей зоны, а затем рассмотрим инструменты, предназначенные для создания размерных цепей и нанесения размеров от общей базы.
17. Запустите инструмент Линейный, щелкнув на кнопке Линейный панели инструментов Размер
18. AutoCAD предложит в командном окне выбрать точку, в которой должна начинаться выносная линия, или нажать Enter, чтобы выбрать объект, для которого нужно создать линейный размер. В этот раз мы создадим линейный размер по точкам, а при создании вертикального размера посмотрим, как можно выбрать сразу весь объект. Используя режим привязки Конточка, выберите точку, которая находится в левом верхнем углу чертежа рабочей зоны.
19. AutoCAD предложит выбрать вторую точку. Выберите точку, которая находится в правом верхнем углу чертежа.

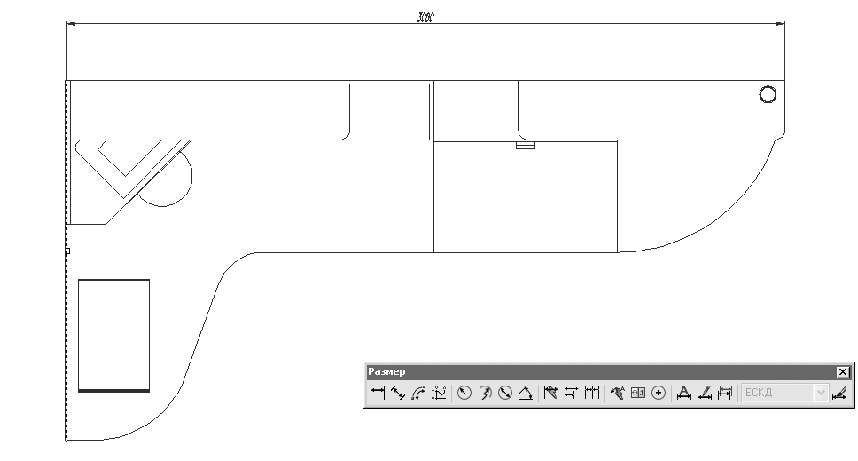

20. AutoCAD создаст размер и предложит задать его расположение (рис. 11.9). Проще всего в нашем случае задать расположение размера, просто выбрав соответствующую точку на чертеже. Как только вы щелкните в подходящей точке, размер будет создан, а в командном окне будет продублировано содержимое размерной надписи, которое в данном случае должно быть представлено числом 3000.
21. Снова запустите инструмент Линейный, но в этот раз в ответ на приглашение AutoCAD выбрать первую точку или объект нажмите Enter.
22. AutoCAD предложит выбрать объект, для которого нужно создать линейный размер. Щелкните на вертикальной линии, которая представляет на чертеже левую границу рабочей зоны (рис. 11.10).

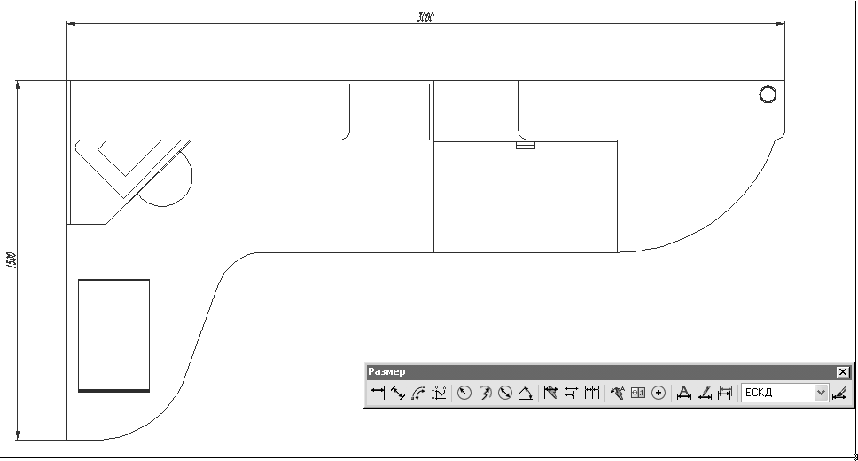

23. AutoCAD создаст вертикальный размер и предложит задать его расположение. Как и в предыдущем случае, выберите произвольную точку на чертеже и щелкните для фиксации размера в выбранном месте (рис. 11.11).

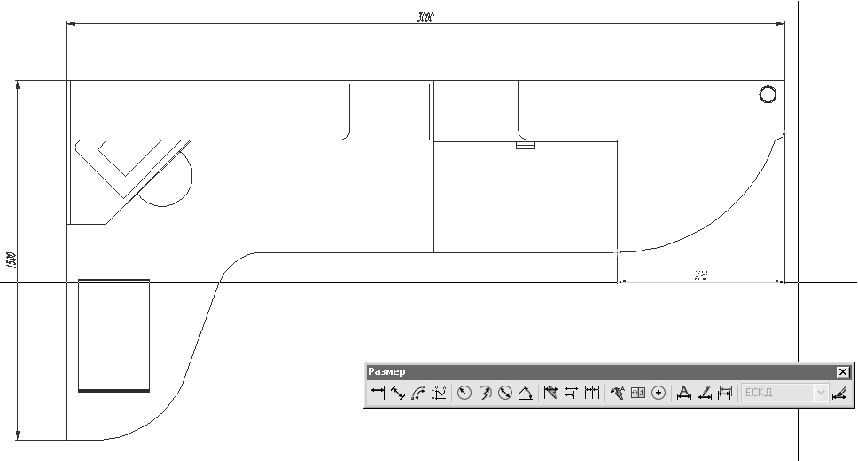

24. Теперь давайте создадим размерную цепь. Однако сначала нужно создать первый размер, который затем будет продолжен в виде размерной цепи. Для этого лучше всего подходит угловой стол, находящийся на чертеже рабочей зоны справа. Создайте линейный размер, показывающий длину этого стола в соответствии с рис. 11.12.
25. Запустите инструмент Цепь, щелкнув для этого на кнопке Цепь панели инструментов Размер.

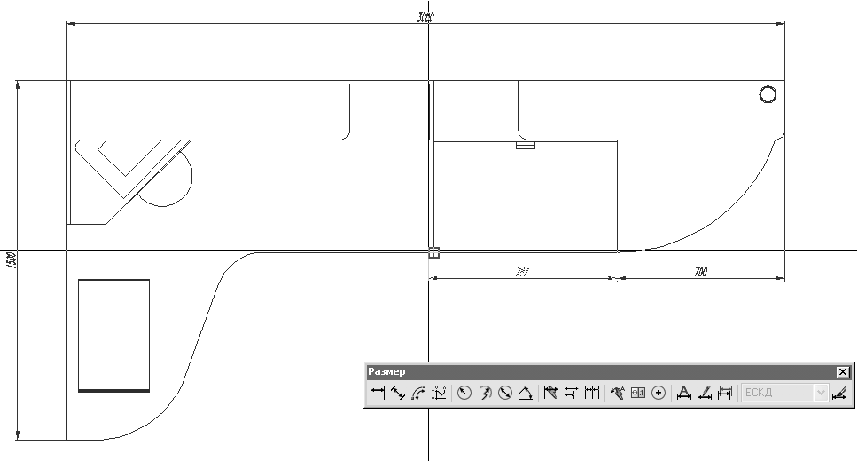

26. AutoCAD тут же автоматически создаст следующий горизонтальный размер, используя в качестве первой выносной линии вторую выносную линию предыдущего размера, и предложит выбрать точку начала второй выносной линии создаваемого размера. Выберите начальную точку второй вертикальной линии контура парты (рис. 11.13).

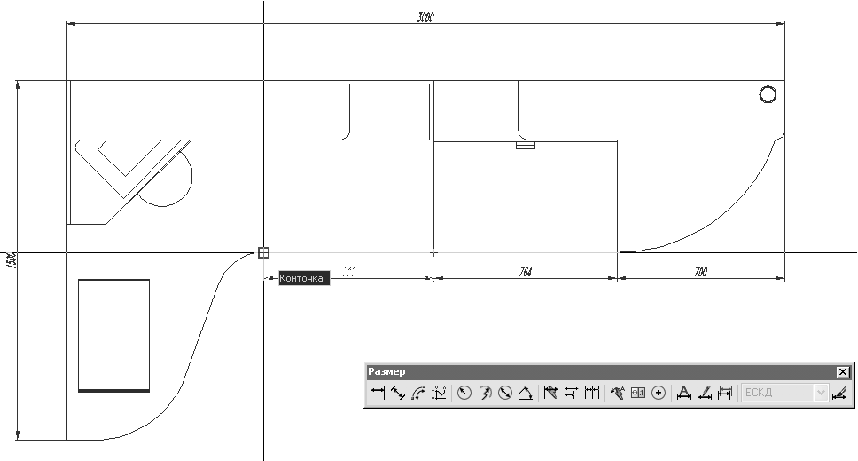

27. AutoCAD создаст размер 764 мм и тут же предложит задать расположение второй выносной линии следующего размера текущей размерной цепи. Выберите точку, в которой линейный участок столешницы переходит в угловую часть (рис. 11.14), а затем нажмите два раза Enter.
28. Для создания размеров, откладываемых от общей базы, используется инструмент Базовый. Для его запуска щелкните на кнопке Базовый панели инструментов Размер.
29. Поскольку последний размер был построен от размера 764 мм, AutoCAD предложит создать новый размер, используя в качестве базовой вторую выносную линию размера 764 мм. Нас в данном случае это не устраивает, поэтому нажмите Enter, чтобы перейти в режим выбора базовой линии.
30. AutoCAD предложит выбрать выносную линию любого имеющегося на чертеже размера, которая будет использоваться в качестве базовой. Щелкните на правой выносной линии размера 3000 мм (рис. 11.15).
31. AutoCAD создаст горизонтальный размер от выбранной вами выносной линии и предложит задать начальную точку второй выносной линии. Выберите точку, которая находится в левом верхнем углу консольной полки (рис. 11.16).

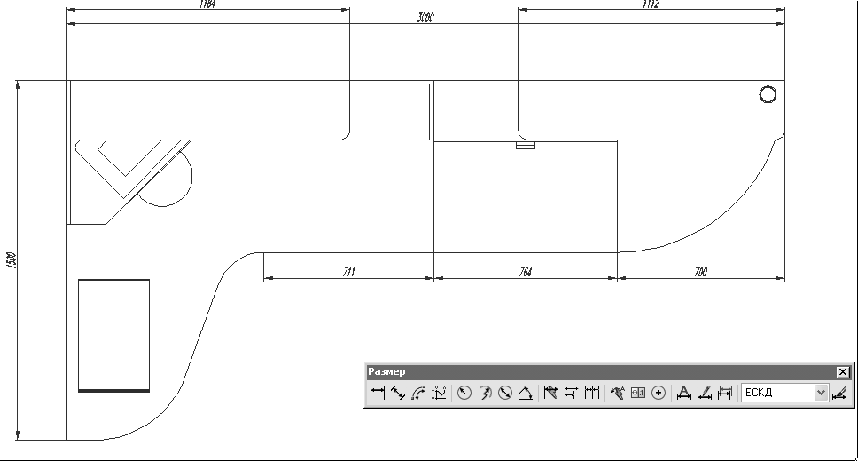

32. AutoCAD создаст размер 1112 мм и предложит задать точку для создания следующего размера от текущей базы. Нажмите Enter для переключения в режим изменения базы и выберите левую выносную линию размера 3000 мм. Затем создайте размер для верхней полки рабочего места старшеклассника, после чего нажмите Enter два раза, чтобы завершить работу команды. Чертеж должен иметь вид, представленный на рис. 11.17.
33. Вы, наверное, обратили внимание на то, что взаимное расположение размерных линий при построении размеров от общей базы изменить во время создания размеров нельзя – оно определяется значением параметра Шаг в базовых размерах на вкладке Линии окна Новый размерный стиль. Однако поскольку полученные размеры выглядят некорректно (их выносные линии пересекают размерную линию размера 3000 мм), нужно изменить их расположение, созданное AutoCAD с использованием параметров стиля, принятых по умолчанию. Щелкните на размерах 1184 и 1112 мм для их выделения.
34. Щелкните на любом расположенном возле стрелки маркере выделения одного из двух выделенных размеров. AutoCAD переключится в режим редактирования объекта с помощью маркера. Перетащите размер вниз с помощью выделенного маркера. Затем щелкните на аналогичном маркере второго размера и также перетащите его вниз, используя режим отслеживания объектной привязки для выравнивания высоты расположения второго размера по первому размеру (рис. 11.18). Нажмите Esc для выхода отмены выделения.
В некоторых случаях AutoCAD не может самостоятельно определить, какой размер (вертикальный или горизонтальный) нужно создать. Давайте, например, попробуем создать на чертеже размер, который показывал бы ширину прямолинейного участка столешницы.
35. Запустите инструмент Линейный и в ответ на предложение AutoCAD задать начальную точку первой выносной линии выберите точку, которая находится в правом верхнем углу чертежа.
36. Когда AutoCAD предложит выбрать начальную точку второй выносной линии, выберите точку, которая находится в том месте, где столешница переходит в закругленный угловой стол (рис. 11.19).
37. AutoCAD создаст размер, но его расположение (вертикальное или горизонтальное) будет зависеть от текущего расположения указателя_перекрестия. Поперемещайте указатель вокруг выбранной вами второй точки и убедитесь в том, что это действительно так. В данном случае нетрудно найти такое расположение указателя_перекрестия, при котором AutoCAD переключится в режим создания именно вертикального размера. Однако в других ситуациях, когда на чертеже в области расположения создаваемого размера находится много различных объектов, выбор ориентации размера с помощью указателя_перекрестия может быть затруднен.
38. Обратите внимание на режимы, отображаемые в командном окне:
Продолжение размерной линии или [Мтекст/Текст/Угол/Горизонтальный Вертикальный/Повернутый]:
Эти режимы используются для того, чтобы создавать и изменять линейные размеры в тех случаях, когда размеры, создаваемые AutoCAD автоматически, не устраивают пользователя. В частности, в рассматриваемом примере нам нужно задать вертикальную ориентацию размера. Введите в командном окне Вертикальный
39. AutoCAD создаст вертикальный размер, ориентация которого теперь не будет зависеть от расположения указателя_перекрестия – вам останется лишь указать место расположения размера (рис. 11.20).

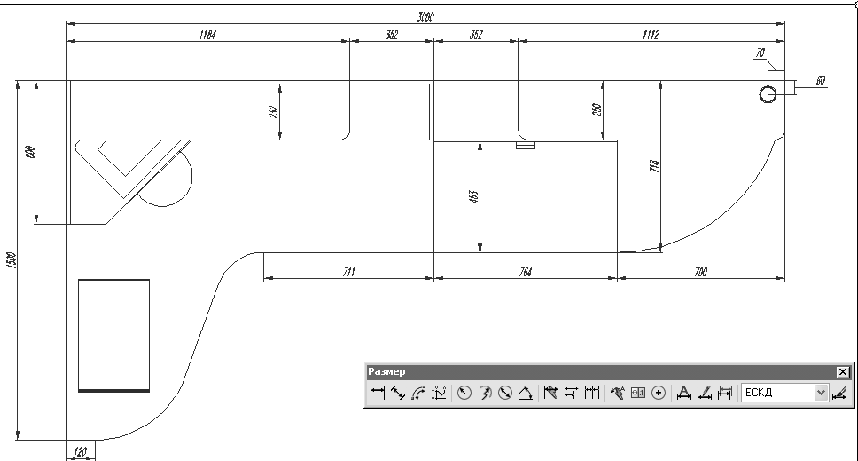

40. Попрактикуйтесь в создании линейных размеров, чтобы получить чертеж, подобный приведенному на рис. 11.21.
