Как отмечалось выше, мы приняли решение о том, что чертеж рабочей зоны будет выводиться на печать в масштабе 1:10. Учитывая габариты чертежа, на котором отображается два вида (примерно 3000 ??4500 мм), можно сделать вывод о том, что для его размещения в таком масштабе понадобится лист формата A2
(420 - 594 мм) с расположением основной надписи вдоль короткой стороны листа.
Сначала мы создадим прямоугольник, представляющий границы листа формата A2, а затем начертим на полученном листе прямоугольную рамку с размерами, определяемыми требованиями стандартов.
63. Создайте новый слой Основная надпись с индексом цвета 7 и назначьте его текущим.
62. Запустите инструмент Прямоугольник. В ответ на запрос AutoCAD ввести координаты первой точки введите 0,0.
63. AutoCAD предложит ввести координаты второй точки. Введите в командном окне 4200,5940 (размеры листа формата A2, увеличенные в 10 раз). Выполнение команды Прямоугольник автоматически завершится, а в области черчения появится большой прямоугольник, уходящий вверх за ее пределы.

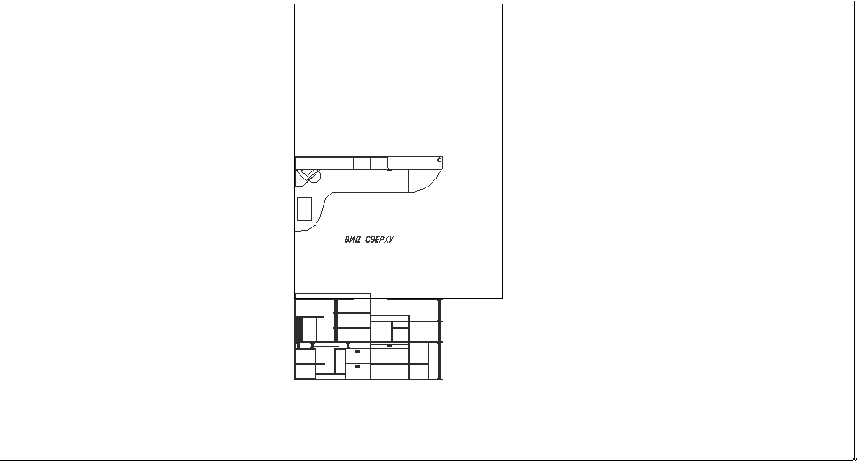

64. Воспользуйтесь инструментами Панорамирование в реальном времени и Зумирование в реальном времени с целью обеспечения отображения в области черчения всех видимых объектов текущего чертежа (рис. 10.18).
65. Для того чтобы чертеж рабочей зоны оказался внутри границы формата, можно сместить либо сам чертеж (что нежелательно), либо границу формата (что вполне осуществимо без каких_либо побочных эффектов). Поэтому щелкните на прямоугольнике, представляющем границу формата, для отображения маркеров выделения.
66. Щелкните на нижнем левом маркере для перехода в режим редактирования объекта с помощью маркеров, затем нажмите Пробел для перехода от режима Растягивание к режиму Перемещение.
67. Переместите прямоугольник влево и вниз так, чтобы он занял положение, показанное на рис. 10.19. Добившись нужного расположения, щелкните левой кнопкой мыши и нажмите Esc для отмены отображения маркеров выделения.
68. Измените масштаб чертежа по границам объектов с помощью инструмента Зумировать в границах.
69. Теперь нужно создать собственно рамку, которая в соответствии с требованиями стандартов должна отстоять от левой границы листа на 20 мм, а от всех остальных – на 5 мм. В масштабе 1:10 соответствующие размеры объектов чертежа составят 200 и 50 мм. Для начала сместите внутрь границу формата на 50 мм с помощью команды Подобие.
70. Воспользуйтесь инструментом Расчленить, чтобы разделить внутренний прямоугольник на отдельные сегменты, а затем сместите левый вертикальный сегмент вправо на 150 мм.
71. Удалите ставший ненужным исходный вертикальный сегмент, а затем с помощью инструмента Сопряжение выполните сопряжение с нулевым радиусом смещенного вертикального сегмента рамки с двумя горизонтальными сегментами, чтобы убрать выступающие концы горизонтальных сегментов.
72. Для объединения линий рамки в единый объект необходимо преобразовать четыре образующих рамку сегмента в так называемую полилинию. Выберите из меню команду Изменить Объект Полилиния.
73. AutoCAD предложит в командном окне выбрать полилинию. Щелкните на левой вертикальной линии рамки. AutoCAD распознает выбранный объект, как обычную линию, и предложит выбрать дополнительные сегменты, чтобы преобразовать их в полилинию. Введите Д или просто нажмите Enter для подтверждения.
74. AutoCAD отобразит перечень режимов редактирования полилинии. Введите в командном окне Добавить или просто з для включения режима объединения отрезков в полилинию. Выберите три остальных прямолинейных сегмента, как показано на рис. 10.20, а затем дважды нажмите Enter для завершения объединения обычных линий в полилинию.
75. Щелкните на любой из линий рамки. Если вы все сделали правильно, будут выделены сразу все четыре отрезка, то есть рамка теперь представляет собой единый объект_прямоугольник.
76. Не отменяя выделения, откройте палитру Свойства, воспользовавшись для этого контекстным меню или кнопкой панели инструментов Standard. Найдите в разделе Геометрия палитры Свойства параметр Глобальная ширина и измените его значение с 0 на 15. Это приведет к тому, что ширина полилинии станет равной 15 мм, что при выводе чертежа на печать в масштабе 1:10 позволит получить линию толщиной 1.5 мм.
77. Закройте палитру Свойства и нажмите Esc, чтобы снять выделение с прямоугольника,
10.3.2. Использование инструмента «Полилиния» для создания граф основной надписи
Все конструкторские документы должны иметь так называемую основную надпись – специальную таблицу в правом нижнем углу чертежа, форма, размеры и содержимое которой определяются стандартами. В частности, в основной надписи указываются: наименование изделия и наименование документа; обозначение документа; обозначение материала детали (на чертежах деталей); литера, присвоенная документу; расчетная масса изделия; масштаб изображения; порядковый номер листа и общее количество листов; наименование предприятия, а также фамилии разработчиков документа и контролирующих лиц. На первом листе чертежей, в соответствии с требованиями стандартов, располагают основную надпись формы 1, имеющей вид таблицы с размерами 55 - 185 мм.
Поэтому мы создадим основную надпись именно такого вида, используя для этого уже упоминавшийся и применявшийся выше инструмент Полилиния.
Основное отличие полилинии от обычной линии заключается в том, что полилиния может быть произвольной ширины, тогда как обычная линия в области черчения ширины не имеет. Иными словами, обычная линия при любом масштабе всегда выглядит тонкой, тогда как ширина полилинии изменяется в соответствии с изменениями масштаба. Более того – отдельные сегменты одной и той же полилинии могут иметь разную ширину.
Как вы уже знаете, в общем случае полилинию произвольной формы (в том числе путем преобразования обычных линий в полилинию) можно создать с помощью инструмента Полилиния. Применив инструмент Расчленить, можно выполнить обратную операцию – разбить единый объект, представленный полилинией, на совокупность независимых прямолинейных сегментов, каждый из которых представляет собой экземпляр обычной линии.
Итак, давайте рассмотрим последовательность операций, которые позволят нам создать основную надпись с помощью полилиний.
78. Измените масштаб просмотра так, чтобы правый нижний угол чертежа занимал всю область черчения. Убедитесь в том, что включен режим автоматической привязки Расчленить, и включите режим автоматической привязки Нормаль.
79. Запустите инструмент Полилиния, щелкнув на кнопке Полилиния панели инструментов Рисование.
80. AutoCAD предложит в командном окне задать координаты первой точки. Убедитесь в том, что включен режим ОРТО, а затем, включив режим разовой привязки Смещение, в ответ на приглашение задать базовую точку щелкните в правом нижнем углу рамки.
81. AutoCAD предложит задать величину смещения. Переместите указатель мыши влево и, когда AutoCAD распознает направление 180°, введите 1850 (185 мм в масштабе 1:10). Таким образом, создаваемая полилиния будет начинаться левее 1850 мм правого нижнего угла рамки (рис. 10.22).
82. Обратите внимание на две нижние строки, отображаемые в командном окне. В первой строке приведена информация о текущей ширине полилинии, которая для вновь создаваемых линий равна 0. Во второй строке AutoCAD отображает приглашение задать новую точку или выбрать один из режимов создания полилинии. Введите Ширина или просто ш для изменения ширины полилинии.
83. AutoCAD предложит задать начальную ширину полилинии. Введите 15, чтобы при печати чертежа в масштабе 1:10 получить линию основной надписи толщиной 1.5 мм. В ответ на приглашение задать конечную ширину полилинии просто нажмите Enter, чтобы принять предложенное по умолчанию значение 15 мм.
84. AutoCAD отобразит изменившуюся ширину полилинии и снова предложит вам задать вторую точку. Введите в командном окне 550 (55 мм при печати чертежа в масштабе 1:10). Создав первый сегмент полилинии, AutoCAD предложит начертить следующий сегмент.
85. Переместите указатель_перекрестие вправо, до пересечения горизонтального сегмента с правой вертикальной границей рамки. Как только AutoCAD распознает точку падения перпендикуляра, щелкните для захвата координат этой точки, а затем нажмите Enter для завершения черчения полилинии. Рамка основной надписи определена (рис. 10.23). Ширина 15 мм теперь будет использоваться по умолчанию до тех пор, пока вы ее не измените.
86. Снова запустите инструмент Полилиния, включите режим разовой привязки Точка отслеживания и щелкните в левом верхнем углу полученной рамки основной надписи. Переместите указатель_перекрестие вправо вдоль верхней линии рамки основной надписи. Как только AutoCAD распознает направление 0є, введите 650 и щелкните для захвата координаты полученной точки в качестве координат начальной точки сегмента полилинии.
87. Используя режим постоянно действующей привязки Нормаль завершите рисование вертикального сегмента полилинии на нижней горизонтальной линии рамки, а затем нажмите Enter для завершения команды Плиния.
88. Используя те же методы и инструменты AutoCAD, начертите горизонтальную полилинию, состоящую из одного сегмента, используя режим привязки Точка отслеживания от левого нижнего угла рамки с отступом по вертикали 50 мм (рис. 10.24).
89. С помощью команды Подобие сместите полученную в п. 88 горизонтальную линию вверх 9 раз, задав расстояние смещения 50 мм и каждый раз выбирая в качестве исходной линию, полученную после очередного смещения. Затем последовательно сместите влево линию, разделяющую по вертикали основную надпись на две части. Расстояние смещения при каждой операции смещения установите равным 100, 150, 230 и 100 мм, а в качестве исходной выбирайте линию, полученную в результате предыдущего смещения.

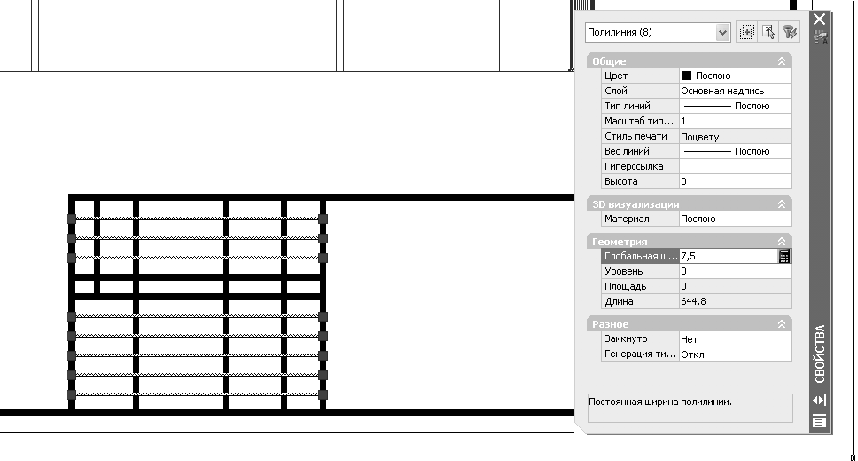

90. Обрежьте вертикальную линию, созданную последней, выбрав в качестве секущей шестую сверху горизонтальную линию. Щелкните на всех горизонтальных линиях, созданных в п. 12, кроме пятой и шестой сверху, для их выделения, а затем с помощью палитры Свойства установите для них значение параметра Глобальная ширина в разделе Геометрия равным 7.5 мм (рис. 10.24).
91. Закрыв палитрe Свойства и отменив выделение, снова запустите команду Плиния и, используя режим привязки Точка отслеживания, начертите односегментную горизонтальную полилинию. В качестве начальной точки полилинии задайте точку, находящуюся на правой вертикальной линии рамки выше на 150 мм от ее правого нижнего угла. Конечная точка – это точка падения перпендикуляра, которая находится слева от начальной точки на вертикальной линии, разделяющей основную надпись пополам. Начертив сегмент, нажмите Enter для завершения команды Плиния.
92. Сместите полученную полилинию вверх на 250 мм, а затем снова запустите команду Плиния и, используя режим привязки Точка отслеживания, начертите вертикальную полилинию. Начальная точка должна находиться на нижней горизонтальной линии рамки на 500 мм левее от ее правого нижнего угла. Конечная точка – это точка падения перпендикуляра, которая находится над начальной точкой на горизонтальной линии, полученной в п. 14 с помощью команды Подобие. Начертив вертикальный сегмент, нажмите Enter для завершения команды Плиния. Основная надпись должна иметь вид, показанный на рис. 10.25.
93. Создайте короткую горизонтальную односегментную полилинию, выбрав в качестве начальной точку, которая находится ниже на 50 мм от точки падения перпендикуляра вертикальной линии, созданной в п. 15.
В качестве конечной точки выберите точку падения перпендикуляра создаваемой горизонтальной линии, которая находится правее начальной точки на вертикальной линии рамки. Сместите полученную линию вниз на 150 мм.
94. Начертите короткую вертикальную односегментную полилинию, выбрав в качестве начальной точку, которая находится левее на 180 мм от точки падения перпендикуляра верхней длинной горизонтальной линии, созданной в п. 15, на вертикальной линии рамки. В качестве конечной точки выберите точку падения перпендикуляра создаваемой вертикальной линии, которая находится ниже начальной точки на второй короткой горизонтальной линии, полученной в п. 16 путем смещения первой линии.

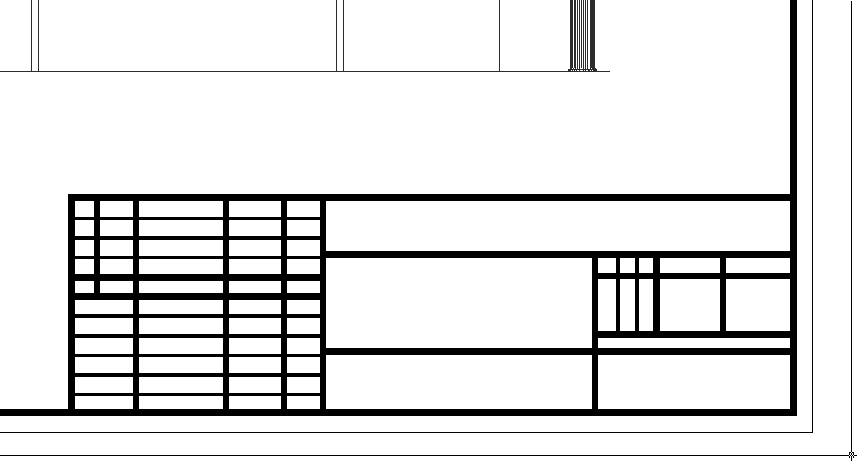

95. Сместите влево вертикальную линию, полученную в п. 17, каждый раз выбирая в качестве исходной предыдущую смещенную линию. Расстояние смещения должно быть равным 170, 50 и 50 мм. Щелкните на двух коротких вертикальных линиях, созданными последними, и установите для них с помощью палитры Свойства ширину 7.5 мм, после чего закройте палитру Свойства и отмените выделение. Основная надпись должна выглядеть так, как показано на рис. 10.26.
96. Обрежьте две вертикальные линии, созданными последними, указав в качестве секущей верхнюю короткую горизонтальную линию.

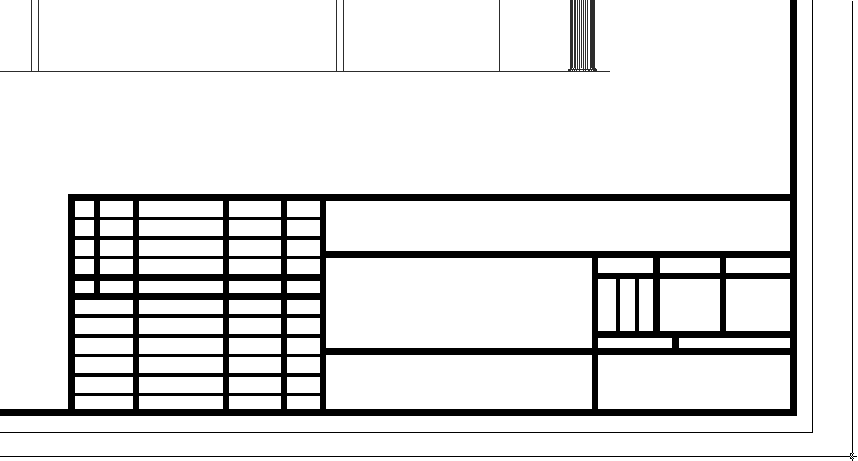

97. Начертите короткую вертикальную односегментную полилинию, выбрав в качестве начальной точку, которая находится левее на 300 мм от точки падения перпендикуляра нижней длинной горизонтальной линии, созданной в п. 14, на вертикальной линии рамки. В качестве конечной точки выберите точку падения перпендикуляра создаваемой вертикальной линии, которая находится выше начальной точки на ближайшей горизонтальной линии.
