35. Для завершения чертежа попробуйте самостоятельно нанести штриховку в техместах, где изображены разрезы стен балкона и комнаты. Для штриховки простенков балконного остекления используйте узор ANSI38, а для штриховки простенков комнаты – узор ANSI35. Создавая штриховки, можете расположить их на новых слоях, или же оставить их на слоях Балкон и Детская, соответственно. Для штриховки простенков балкона установите масштабный коэффициент 10, а для штриховки простенков детской – масштабный коэффициент 4.

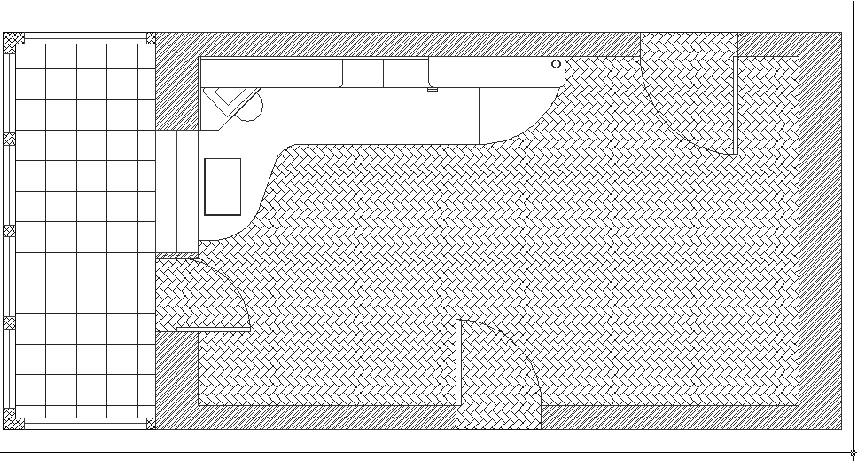

Полученный результат должен быть таким, как показано на рис. 9.16.
36. Сохраните текущее состояние чертежа в файле Work093.dwg.
