В главе использованы материалы [KLIM].

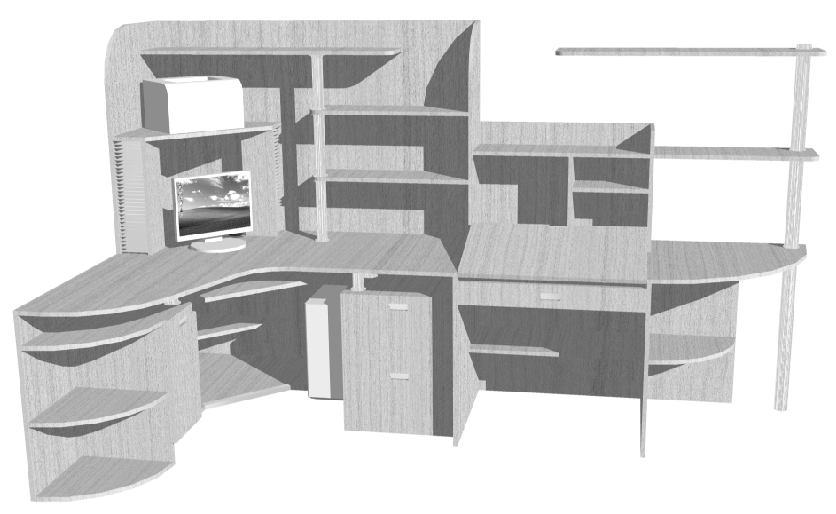

Далее мы будем создавать чертеж рабочей зоны детской комнаты, которая представляет собой комбинированный стол для подростка и ученика начальных классов. Общий вид рабочей зоны представлен на рис. В левой части находится рабочее место подростка, обеспечивающее размещение компьютерной техники: под столом имеются отсек для системного блока и выдвижная доска для клавиатуры, на столе – дисплей и две стойки для компакт-дисков, над столом на полке – лазерный принтер.
Кроме того, слева от пользователя должно быть достаточно пространства для размещения сканера.

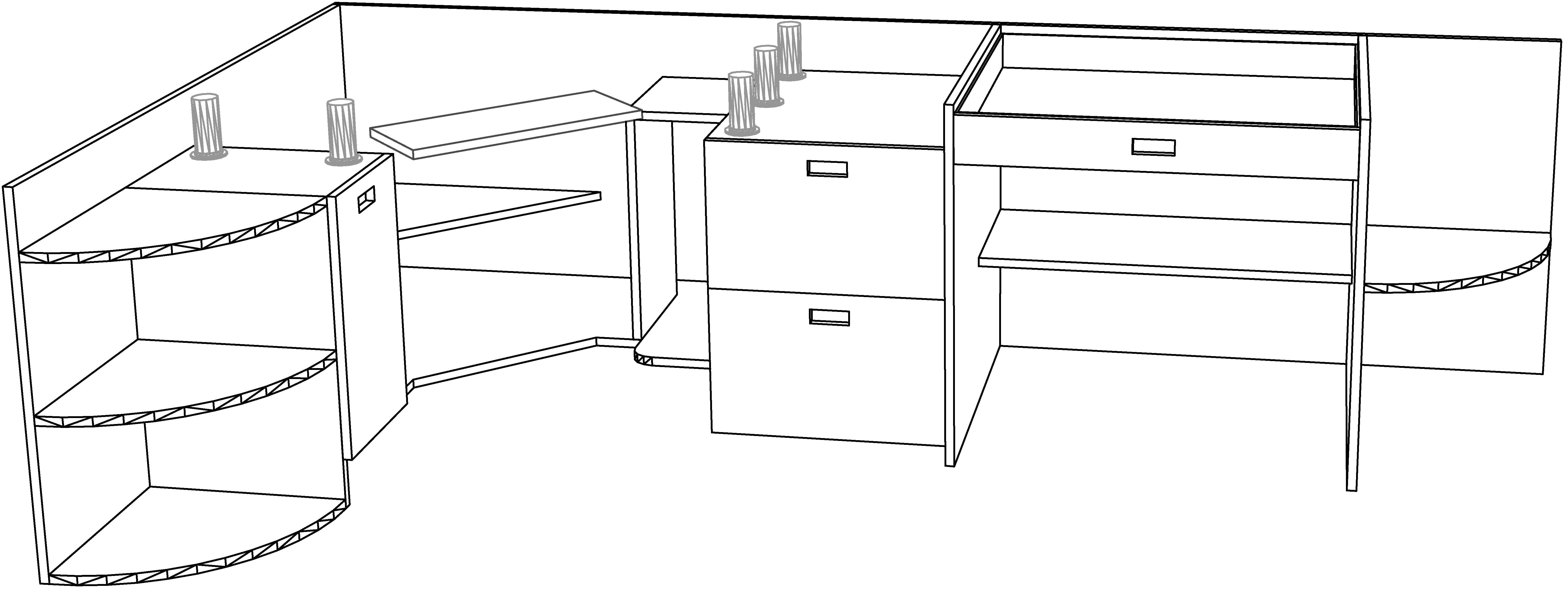

Крышка стола рабочего места младшего школьника выполнена, как у парты, – ее можно поднимать и опускать на угол до 15° (на рис. 4.1 показана в поднятом положении). Кроме того, правая часть рабочей зоны также выполнена в виде небольшого стола, который может использоваться для чтения, непродолжительных занятий и т. п. Над этим столом находятся две консольные полки, смонтированные на хромированной опоре с креплением консольных частей к стене кронштейнами (на рис. 4.1 не показаны).
Конечно, создать чертеж столь сложного объекта, как говориться, в один присест, достаточно нелегко даже опытному пользователю AutoCAD. Поэтому мы разобьем работу по созданию чертежей рабочей зоны на несколько этапов.
В этой и последующей главах мы будем создавать чертеж нижней части объекта (рис. 4.2), точнее чертеж вида сверху.
В последующих главах мы добавим к чертежу изображения столешницы и элементов, находящихся над столом.
Как видно из Вид сверху, чтобы начертить внутренние линии конструктивных элементов, достаточно скопировать внутрь чертежа линии, обозначающие габариты рабочей зоны. Расстояние смещения при этом мы будем считать равным 18 мм. На практике мебель могут изготавливать из плит ДСП или массива дерева толщиной 16–28 мм, а неответственные элементы могут иметь толщину 10–14 мм. Точно так же, столешницы могут иметь толщину 38 мм и больше, но мы будем считать, что практически все конструктивные элементы рабочей зоны изготовлены из плиты ДСП толщиной 18 мм. Исключение лишь составляют стенки выдвижного ящика парты, которые имеют толщину 5 мм.
1. Выберите из меню команду Файл Открыть, найдите Work030.dwg. Открытый чертеж должен состоять из четырех линий, образующих прямоугольник.
2. Щелкните на кнопках-индикаторах Отображение сетки и Шаговая привязка, чтобы отключить соответствующие режимы.
3. Воспользуйтесь инструментом Зумировать в границах или командой Вид Зумирование Границы, а затем – инструментом Увеличить или командой Вид Зумирование Увеличить, чтобы выбрать приемлемый масштаб для чертежа, а также поместить изображение прямоугольника в центре области черчения.
4. Запустите инструмент Подобие, например, введя в командном окне под или выбрав из меню команду Редактировать Подобие.
5. В ответ на приглашение AutoCAD Укажите расстояние смещения или [Через/Удалить/Слой] <Через>: введите в командном окне 18.
6. AutoCAD в командном окне с помощью сообщения Выберите объект для смещения или [Выход/Отменить] <Выход>: предложит выбрать объект, подлежащий смещению. Щелкните на левой вертикальной линии.
7. Для задания направления смещения щелкните в пустой области внутри прямоугольника. Первая линия будет смещена на 18 мм внутрь габаритов рабочей зоны. Инструмент Подобие останется работать, поэтому AutoCAD снова предложит в командном окне выбрать следующий объект.
8. Выберите верхнюю горизонтальную линию контура габаритов рабочей зоны и щелкните внутри прямоугольника, а затем нажмите Enter для завершения команды Подобие.
9. Теперь необходимо сопрячь угол с помощью инструмента Сопряжение, а затем продлить внутреннюю горизонтальную линию, с помощью инструмента Удлинить до пересечения с наружной вертикальной линией. Однако сначала давайте изменим масштаб просмотра, чтобы было удобнее использовать инструмент Сопряжение. Запустите инструмент Уменьшить, но не через меню или панель инструментов, а введя в командном окне сначала Показать или просто по, а затем 1.5x. Изображение увеличиться в полтора раза.
10. Запустите инструмент Сопряжение, например, введя в командном окне соп или выбрав из меню команду Редактировать Сопряжение.
Совет. Прежде, чем переходить к сопряжению, убедитесь в том, что команда Сопряжение по умолчанию использует радиус сопряжения, равный нулю (в сообщении командного окна должно быть указано Радиус сопряжения = 0.0000). В противном случае запустите режим Радиус , введя в ответ на приглашении команды д, а затем введите 0 в качестве нового значения радиуса сопряжения. Поскольку команда Сопряжение после задания радиуса завершится, нажмите Enter для ее повторного запуска.
11. Щелкните на линиях, образующих внутренний угол. Линии будут сопряжены, а команда Сопряжение автоматически завершит работу.
12. Запустите инструмент Удлинить, например, введя в командном окне у или выбрав из меню команду Редактировать Удлинить.
13. Выберите в качестве ограничивающего ребра левую вертикальную линию, а затем, нажав Enter для завершения выбора, щелкните отмечающим указателем на нижней горизонтальной линии. AutoCAD продлит эту линию до пересечения с ограничивающим ребром и предложит выбрать следующую линию для продления. Нажмите Enter для завершения команды Удлинить. Чертеж примет вид, показанный на рис. 4.7.
Контуры внутренних элементов мы создадим путем копирования линий наружных стенок.
14. Запустите инструмент Подобие, щелкнув на кнопке Подобие панели инструментов Редактирование.
15. В ответ на приглашение Укажите расстояние смещения введите 200.
16. Щелкните на внутренней линии левой боковой стенки
17. Щелкните в пустой области справа от выбранной линии. Линия сместится на 200 мм вправо. Нажмите Enter для завершения команды Подобие, а затем нажмите Enter еще раз для повторного ее запуска. Теперь нам нужно изменить значение смещения.
18. В ответ на приглашение AutoCAD введите в командном окне 400.
19. Снова щелкните на внутренней линии левой боковой стенки, а затем щелкните правее этой линии внутри рабочей зоны.
20. В ответ на приглашение выбрать следующую линию для смещения выберите нижнюю горизонтальную линию габаритов рабочей зоны, а затем щелкните внутри рабочей зоны, чтобы поднять ее вверх на 400 мм.
21. Теперь выберите внутреннюю горизонтальную линию контура задней стенки и также сместите ее внутрь рабочей зоны на 400 мм.
22. В завершение выберите линию, отстоящую от левой боковой стенки на 200 мм (она была создана первой в п. 17), и также сместите ее вправо. (Эта линия впоследствии понадобиться нам, как вспомогательная.)

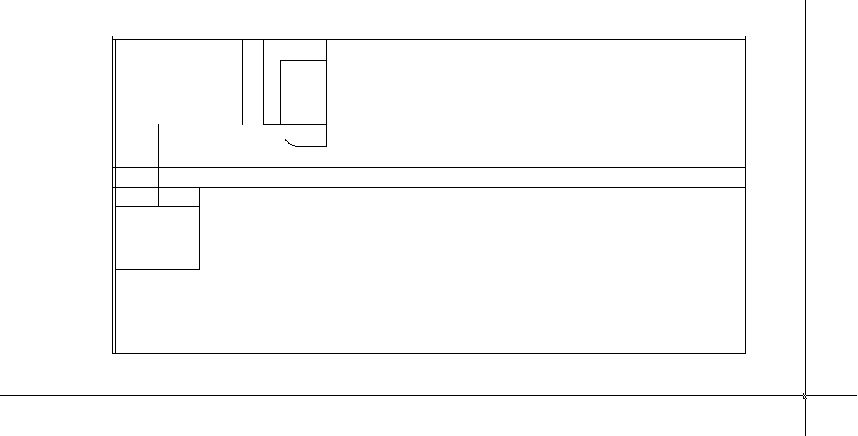

23. Нажмите Enter два раза для завершения работы команды Подобие и ее повторного запуска, задайте расстояние смещения 296 мм, сместите вторую снизу горизонтальную линию вверх на это расстояние и нажмите Enter для завершения команды Подобие. Чертеж должен выглядеть так, как показано на Чертеж 11
Обрезка базовых линий

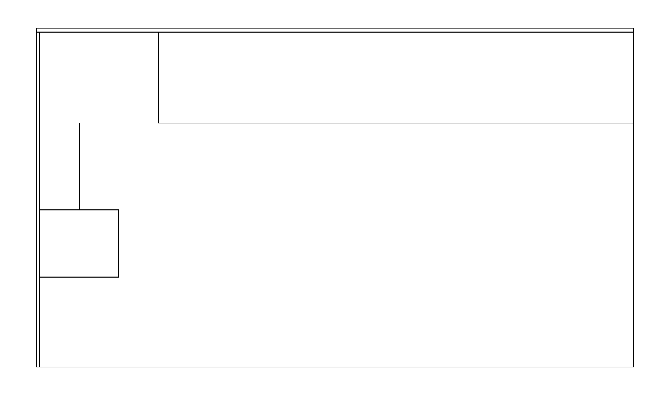

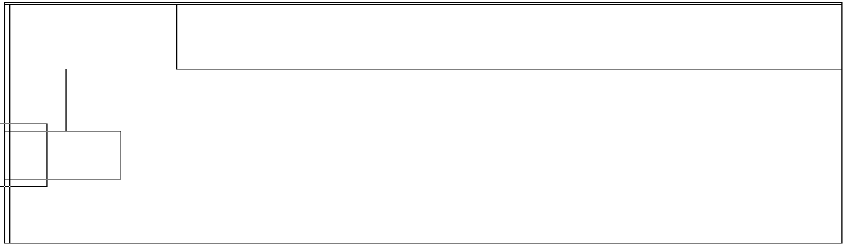

Для обрезки линий нам понадобится инструмент Обрезать. Для начала мы обрежем линию, представляющую на чертеже контур нижней угловой полки шириной 200 мм. В качестве секущего ребра мы будем использовать линию наружного контура боковой стенки малой тумбы.
24. Запустите инструмент Обрезать, щелкнув на кнопке Обрезать панели инструментов Редактирование.

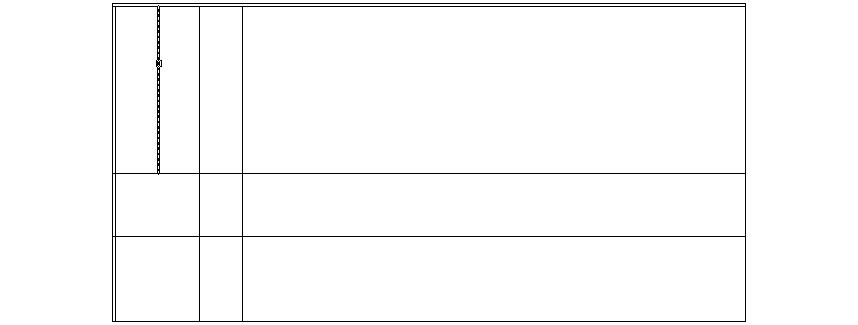

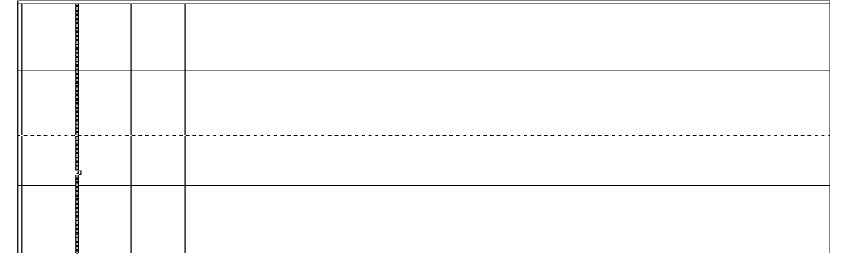

25. В ответ на предложение выбрать секущее ребро выберите линию, которая находится выше нижней горизонтальной линии габаритов рабочей зоны на 696 мм (400 + 296 мм), а затем нажмите Enter для завершения выбора (на рис. 4.12 эта линия показана пунктиром).

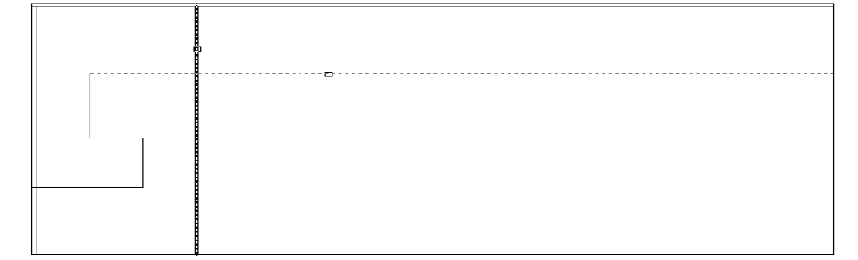

26. AutoCAD предложит выбрать линию, подлежащую обрезке. Щелкните на вертикальной линии, которая была создана на предыдущем этапе первой, ниже секущего ребра, как показано на рис. 4.12, а затем нажмите Enter для завершения работы команды Обрезать.
27. Снова запустите команду Обрезать, нажав Enter, и обрежьте ту же вертикальную линию сверху, выбрав в качестве секущего ребра горизонтальную линию, показанную на рис. 4.13 пунктиром.

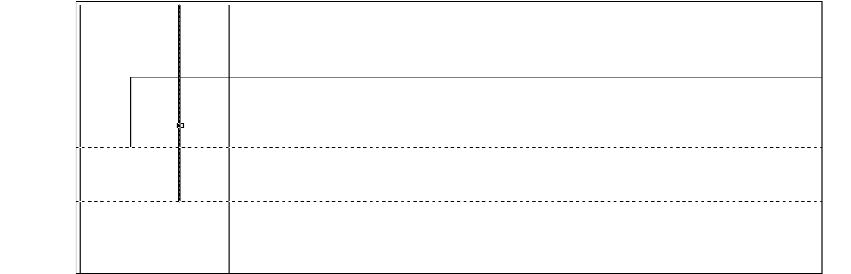

28. Нажмите два раза Enter, а затем выберите в качестве секущего ребра получившийся в п. 4 вертикальный отрезок, обозначающий контур полки, а в качестве обрезаемой линии – горизонтальную линию, которая в п. 4 была секущим ребром. Результат ниже.

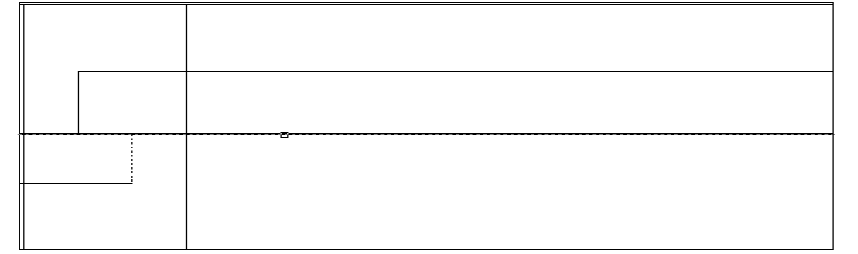

29. Добившись результата, показанного на рис. 4.14, снова перезапустите команду Обрезать двойным нажатием Enter и выберите в качестве секущих две горизонтальные линии, показанные на рис. 4.14 пунктиром. Нажав Enter для завершения выбора секущих, в ответ на приглашение AutoCAD выбрать отрезаемые части линий, щелкните на вертикальной линии, образующей контур малой тумбы, сначала под нижним секущим ребром, а затем, как показано на рис. 4.14, над верхним секущим ребром.
30. Теперь можно избавиться от горизонтальных линий, выходящих за пределы контуров малой тумбы, которые мы использовали в качестве секущих ребер на предыдущем этапе. Перезапустите команду Обрезать, выберите в качестве секущего ребра вертикальную линию контура малой тумбы (показана пунктиром на рис. 4.15), а затем, нажав Enter для завершения выбора, щелкните сначала на нижней горизонтальной линии, а затем на верхней, как показано на рис. 4.15, для их обрезки.
31. Нам осталось избавиться от двух вспомогательных линий. Поэтому завершите работу команды Обрезать нажатием Enter и запустите команду Сопряжение, щелкнув на кнопке Сопряжение панели инструментов Редактирование.
32. Убедившись в том, что радиус сопряжения остается нулевым, щелкните на двух вспомогательных линиях так, как показано на рис. 4.16. AutoCAD выполнит сопряжение и выполнение команды Сопряжение автоматически завершится.
Применение инструмента «Окно зумирования»
33. Введите в командном окне Показать или просто по, переместите указатель_перекрестие в точку, находящуюся выше и левее верхнего пересечения (рис. 4.17) и щелкните в пустой области за пределами габаритов рабочей зоны.
34. Переместите указатель вниз и вправо. Обратите внимание на прямоугольник, растягивающийся при его перемещении. Продолжайте перемещать указатель вниз и вправо до тех пор, пока прямоугольник не охватит нужную нам область пересечения линий так, как это показано на рис. 4.18, а затем щелкните еще раз.
35. Как только вы щелкните мышью, работа команды Показать завершится, а всю область черчения займет изображение пересечения контуров малой тумбы и левой стенки (рис. 4.19). Прямоугольная рамка, с помощью которой вы определили интересующую вас область и называется рамкой масштабирования.

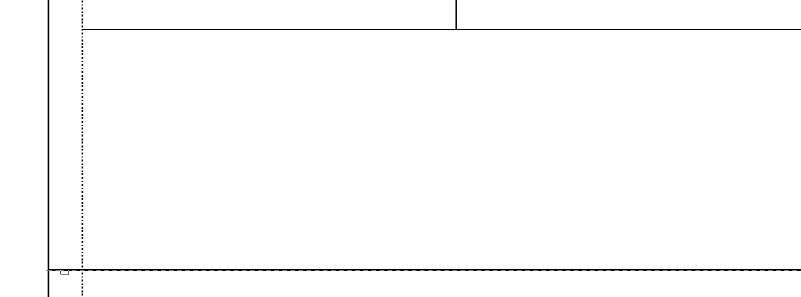

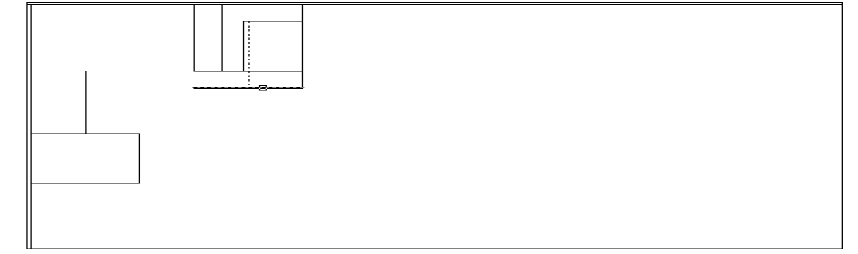

36. Запустите инструмент Обрезать, выберите в качестве секущей внутреннюю вертикальную линию контура левой стенки (показана на рис. 4.20 пунктиром), а затем, нажав Enter для завершения выбора, щелкните сначала на верхней, а затем на нижней (рис. 4.20) выступающих частях горизонтальных линий. Нажмите Enter для завершения работы команды Обрезать.
Завершение формирования угловой части

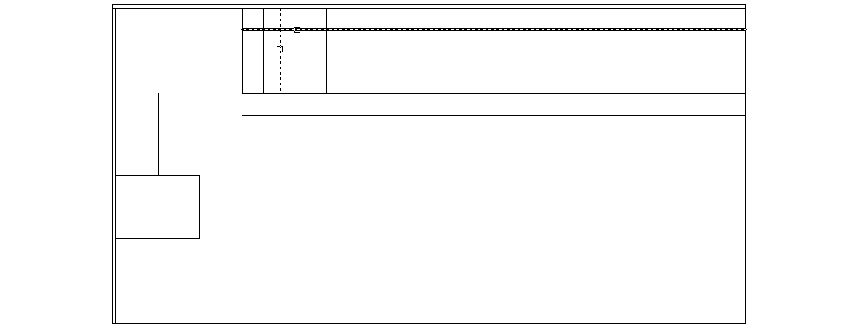

37. Сместите вертикальную вспомогательную линию вправо на 100 мм, получившуюся линию – вправо на 82 мм, а затем эту линию – еще вправо на 218 мм (см. рис. 4.3).
38. Сместите горизонтальную вспомогательную линию вверх на 300 мм, а затем эту же линию вниз на 100 мм.
39. Сопрягите вертикальную и горизонтальную линии для образования контура тыльной части тумбы системного блока, как показано на рис. 4.22.
40. Сместите левую вертикальную линию контура тумбы системного блока вправо на 18 мм, а затем продлите полученную линию и правую вертикальную линию контура тумбы вниз до пересечения с горизонтальной вспомогательной линей (запустив инструмент Удлинить, выберите эту линию в качестве ограничивающего ребра).
41. Используя правую продленную линию контура тумбы системного блока в качестве секущего ребра, обрежьте три горизонтальных линии, выходящих вправо за секущее ребро.

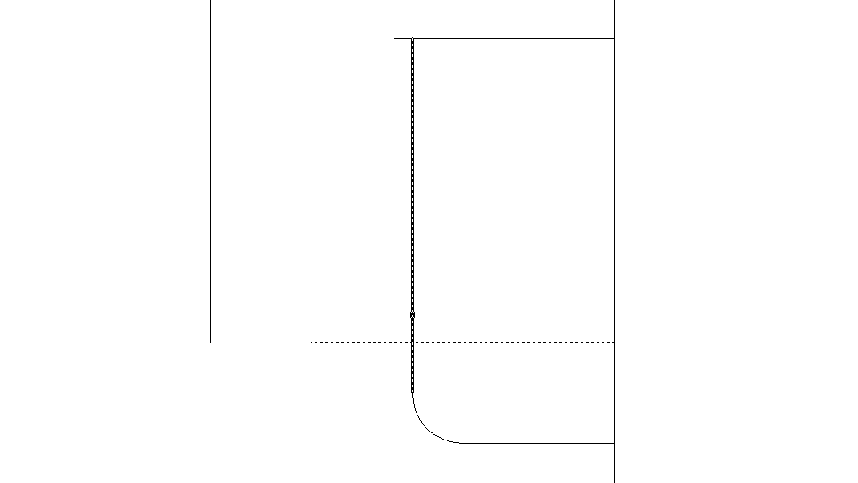

42. Выполните сопряжение линий на лицевой стороне контура тумбы системного блока. После запуска команды Сопряжение введите радиус д, затем значение радиуса сопряжения 50 мм (см. рис. 4.3), после чего выберите линии, как показано на рис. 4.23.
43. Сместите верхнюю горизонтальную линию малой тумбы вверх на 86 мм, затем продлите правую вертикальную линию этой тумбы до полученной вспомогательной линии (она должна использоваться в качестве ограничивающего ребра), после чего удалите горизонтальную вспомогательную линию (см. рис. 4.3). (Для удаления объекта в AutoCAD достаточно щелкнуть на нем и нажать Delete.)

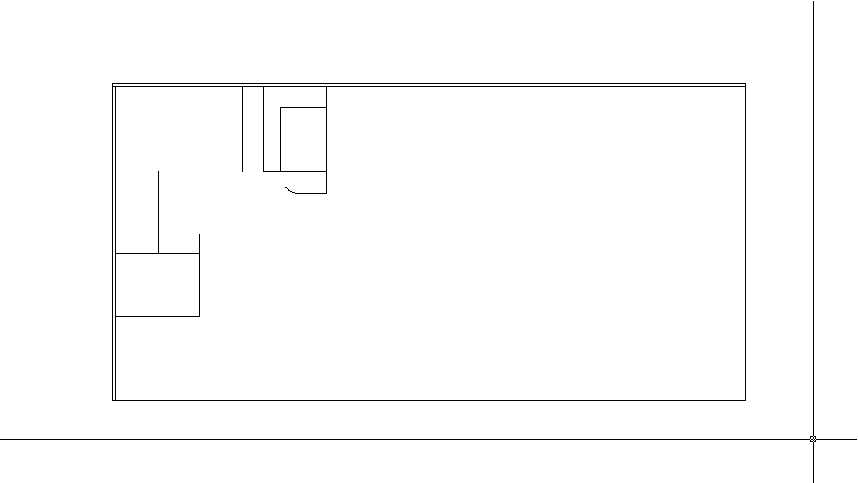

44. Для завершения выполните сопряжение (предварительно изменив радиус сопряжения с 50 на 0 мм) второй вспомогательной линии, находящейся левее тумбы системного блока, с горизонтальной линей так, чтобы созданный в результате чертеж выглядел, как это показано на рис. 4.24.
Если вы захотите прерваться и немного отдохнуть, воспользуйтесь
командой Файл Сохранить как и сохраните чертеж в файле Work041.dwg.
45. Используя рис. 4.3, выполните смещение правой стенки тумбы системного блока вправо на 500 мм, а затем сместите внутреннюю горизонтальную линию задней стенки рабочей зоны вниз на 600 мм, а затем полученную линию вниз на 100 мм.
46. Для получения контура большой тумбы нужно удлинить линии ее боковых стенок до верхней горизонтальной линии, а затем выполнить сопряжение с этой линией. Можно также, удлинив линии, обрезать горизонтальную линию по контурам боковых стенок. Поэтому запустите инструмент Удлинить, выберите в качестве ограничивающего ребра верхнюю вспомогательную линию и продлите до нее линии, которые будут представлять на чертеже контуры большой тумбы.

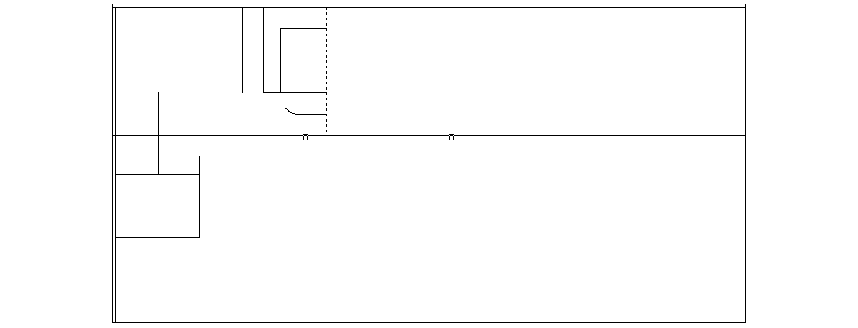

47. Запустите инструмент Обрезать, выберите в качестве секущих ребер только что продленные линии, а затем щелкните на верхней вспомогательной линии в местах, показанных на рис. 4.26. После удаления лишних сегментов линии завершите команду Обрезать нажатием Enter.
48. Теперь скопируйте правую вертикальную границу контура большой тумбы вправо на 800 мм, затем продлите полученную линию и исходную линию (она одновременно представляет, как правую границу контура большой тумбы, так и левую границу контура парты) до пересечения с оставшейся вспомогательной горизонтальной линией. После этого обрежьте горизонтальную линию по полученным вертикальным линиям, обозначающим контур парты (рис. 4.27).

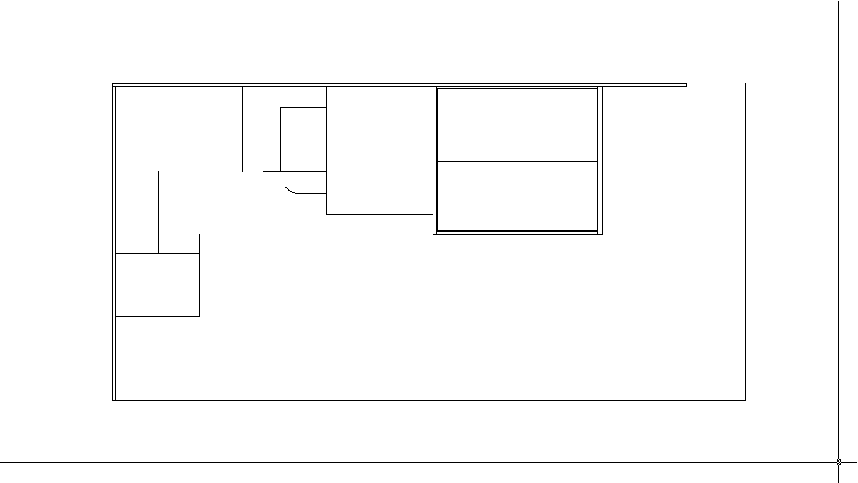

Теперь нам нужно создать контур выдвижного ящика парты. На рис. 4.3 этот контур шириной 5 мм плохо виден из-за слишком крупного масштаба, но это не самая большая проблема в нашей ситуации.
49. Сместите левую и правую вертикальные границы, а также нижнюю границу контура парты внутрь на 18 мм.

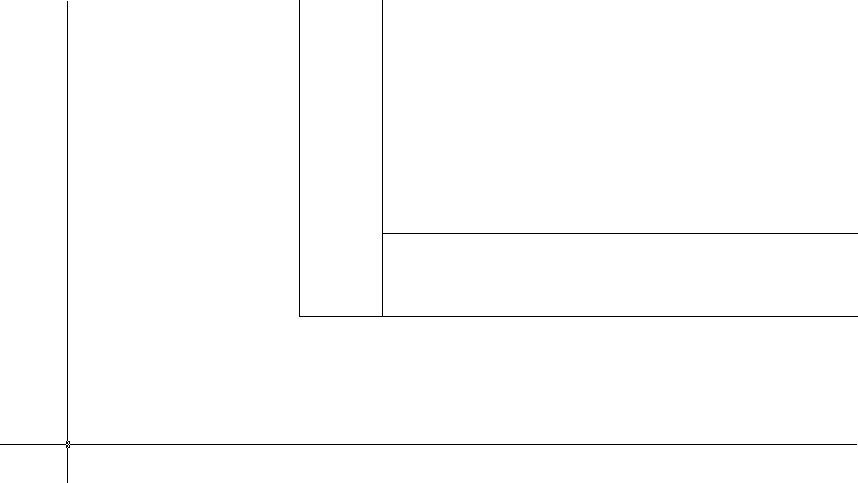

50. Используя инструмент Показать рамкой, охватите рамкой масштабирования левый нижний угол контура парты. Как только вы, задав размер рамки, щелкните мышью, AutoCAD уменьшит масштаб так, чтобы заданный фрагмент чертежа занял всю область черчения.
51. Запустите инструмент Обрезать и отсеките часть горизонтальной линии контура ящика, выступающую за вертикальную линию его контура, используя последнюю в качестве секущей.
52. Получив результат, показанный на рис. 4.29, вернитесь к предыдущему масштабу, воспользовавшись инструментом Показать предыдущий.
53. Повторите операции, описанные в пп. 51, для формирования контура ящика в правом нижнем углу парты.
54. Руководствуясь рис. 4.3, сместите вверх полученную горизонтальную линию контура ящика на 332 мм вверх (350 – 18 = 332 мм). Эта линия будет представлять на чертеже контур нижней полки парты, поэтому она должна идти от одной боковой стенки парты до другой.
55. Теперь снова сместите только что созданную линию контура нижней полки парты вверх на 345 мм (350 – 5 = 345 мм). Тем самым вы создадите верхнюю линию контура ящика, отстоящую от наружной линии на 5 мм (мы ее не создаем, поскольку она совпадает с внутренней горизонтальной линией контура задней стенки рабочей зоны).
56. Охватите рамкой масштабирования контур парты так, чтобы все ее элементы оказались внутри рамки масштабирования. После уменьшения масштаба в рабочей области вы должны увидеть нечто подобное тому, что показано на рис. 4.30.
57. Сместите левую и правую внутренние вертикальные границы, а также нижнюю внутреннюю вертикальную границу контура стенок парты (с этими линиями совпадают наружные границы контура ящика) внутрь на 5 мм.
58. Охватите рамкой масштабирования левый нижний угол контура парты.

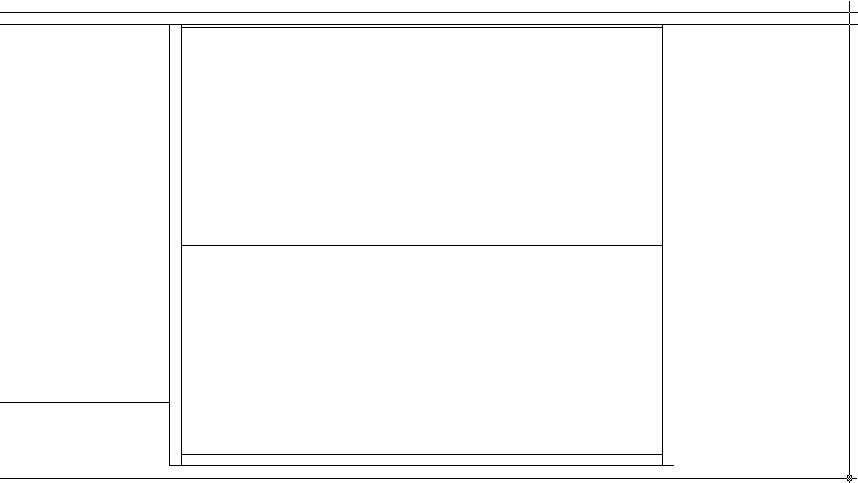

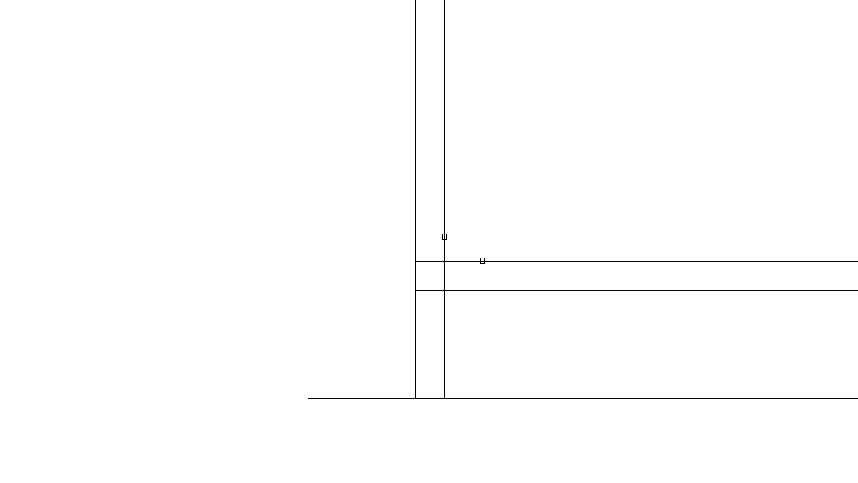

59. Выполните сопряжение вертикальной и горизонтальной линий внутреннего контура выдвижного ящика, щелкнув на них в местах, показанных на рис. 4.31.
60. Верните с помощью инструмента Показать предыдущий предыдущий масштаб просмотра, а затем повторите пп. 58 и 59 для сопряжения линий, образующих правый нижний, левый верхний и правый верхний углы внутреннего контура выдвижного ящика, каждый раз возвращаясь к предыдущему масштабу с помощью команды Показать Предыдущий.

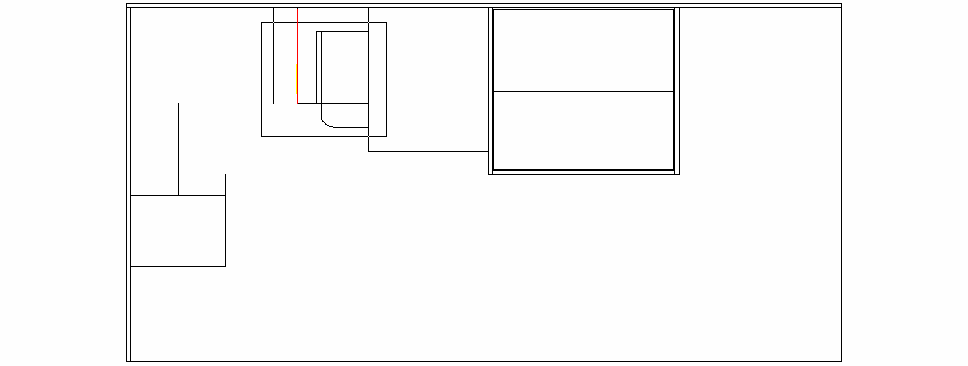

61. Выделите рамкой масштабирования область, показанную на рис. 4.35.
61. Щелкните на правой вертикальной вспомогательной линии (красная см. на рис.) для ее выделения, а затем нажмите Delete для удаления этой линии.
62. Обрежьте линию, обозначающую внутренний контур стенки тумбы системного блока, использовав в качестве секущей горизонтальную линию, обозначающую контур нижней полки, как показано на рис. 4.36.
63. Восстановите предыдущий масштаб просмотра с помощью инструмента Показать предыдущий, а затем охватите рамкой масштабирования правый верхний угол чертежа рабочей зоны.
Как вы помните, рабочая зона имеет дину 3000 мм. Однако, взглянув на рис. 4.1, нетрудно понять, что задняя стенка короче, чем 3000 мм. Из чертежа на рис. 4.3 видно, что ее длина составляет 2718 мм. Таким образом, нам нужно сместить правую вертикальную границу рабочей зоны влево на 282 мм (3000 – 2718 = 282 мм), а затем обрезать горизонтальные линии контура задней стенки по этой линии, а саму линию – по нижней горизонтальной линии контура задней стенки.
64. Сместите правую границу рабочей зоны влево на 282 мм

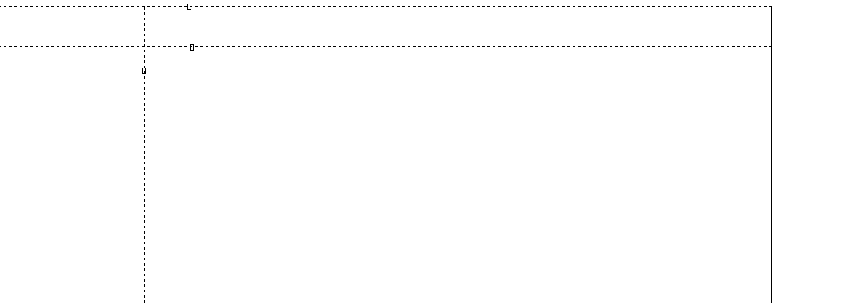

65. Запустите команду Обрезать и выберите в качестве секущих ребер все три интересующих нас линии (выделены на рис. 4.38 пунктиром).
66. Нажав Enter для завершения выбора, последовательно щелкните для отсечения лишних сегментов в точках, показанных на рис. 4.38 (сначала на горизонтальных линиях, а затем на вертикальной линии).
67. Нажмите Enter для завершения работы инструмента Обрезать, а затем воспользуйтесь инструментом Показать предыдущий для восстановления предыдущего масштаба.
68. Файл Сохранить как и сохраните чертеж в файле Work041-1.dwg.
