Давайте создадим прямоугольники, представляющие контуры боковых стенок большой тумбы и тумбы системного блока, а также фасад большой тумбы, используя режим привязки Конточка .
115. Запустите инструмент Прямоугольник и включите режим привязки Конточка.
116. В ответ на приглашение AutoCAD задать координаты первого угла прямоугольника выберите, используя привязку Конточка, точку, которая находится в левом верхнем углу контура тумбы системного блока.

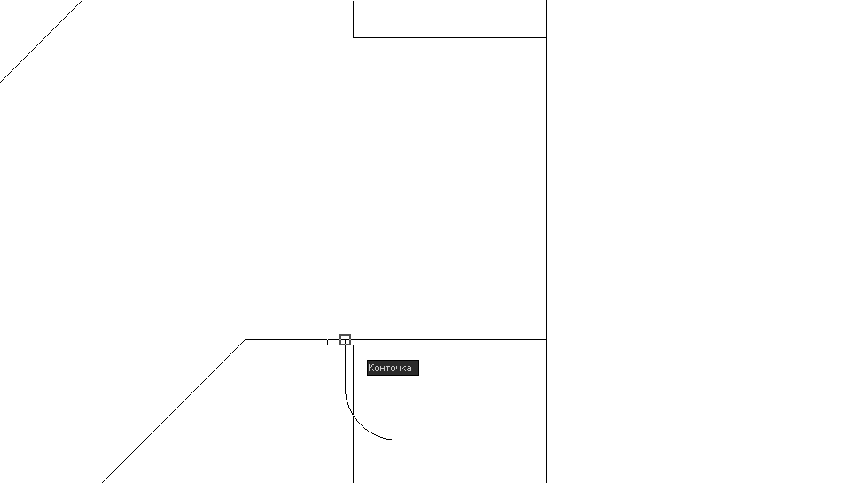

117. AutoCAD предложит задать координаты второго угла прямоугольника. Обычно в ответ на этот запрос вы вводили относительные координаты соответствующей точки, которые, по сути, представляли собой размеры прямоугольного элемента. Однако в этот раз мы можем обойтись без ввода координат, воспользовавшись режимом объектной привязки. Включите режим привязки Конточка и выберите точку, показанную на рис. 4.55.
118. AutoCAD создаст прямоугольник, который будет представлять на чертеже контур боковой стенки тумбы системного блока, и завершит выполнение команды Прямоугольник.
Вам осталось лишь создать контуры фасада и боковой стенки большой тумбы.
119. Запустите инструмент Прямоугольник и выберите с помощью привязки Конточка точку, которая находится в левом нижнем углу контура большой тумбы.
120. Для задания координат второй точки введите в командном окне: @500,18

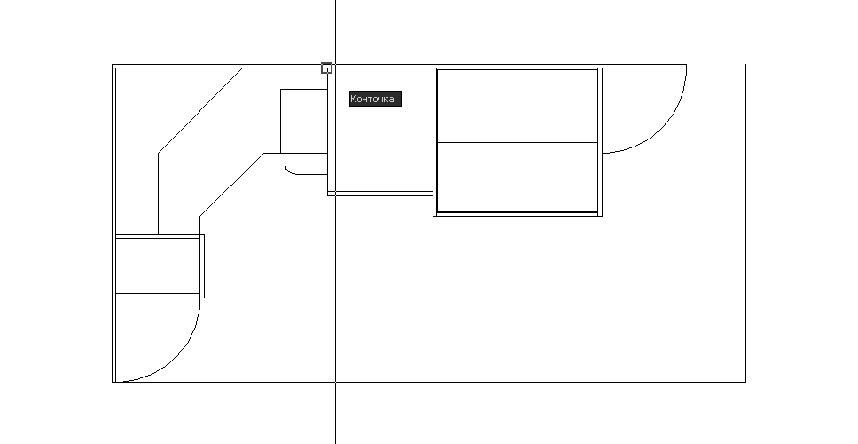

121. Нажмите Enter для повторного запуска команды Прямоугольник и выберите с помощью привязки Конточка точку, которая находится в левом верхнем углу контура большой тумбы (рис. 4.56).
122 Для задания координат второй точки введите в командном окне: @18,-582 (600 – 18 = 582 мм). AutoCAD создаст контур боковой стенки, а выполнение команды Прямоугольник автоматически завершится.
