Для завершения чертежа нам осталось выполнить совсем немного работы: создать контуры боковых стенок тумбы системного блока и большой тумбы, контур фасада большой тумбы и контуры трех вырезов в фасадах малой и большой тумб, а также выдвижного ящика стола (в этих вырезах будут располагаться врезные ручки). Кроме того, нужно завершить работу над контурами полок, расположенных в левом углу рабочей зоны (см. рис. 4.1–4.3). Сейчас вы вполне готовы решить последнюю задачу, поэтому мы с нее и начнем.
Для завершения данного этапа работы выполните следующие

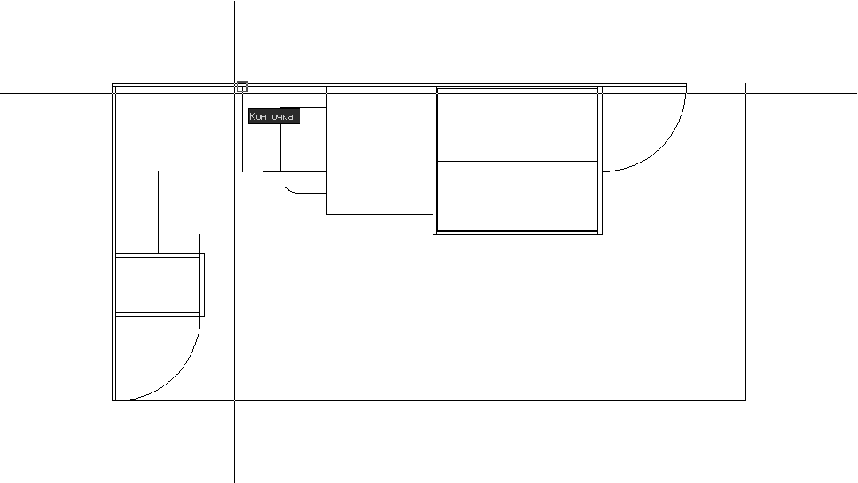

108. Запустите инструмент Отрезок и, включив режим объектной привязки Конточка, выберите верхнюю точку вспомогательной линии, которая находится в углу рабочей зоны, как показано на рис. 4.53.
109. Снова включите режим привязки Конточка и, руководствуясь рис. 4.3, выберите верхнюю точку вертикальной линии, которая обозначает контур полки шириной 200 мм.
110. Нажмите Enter для завершения работы команды Отрезок.
111. Щелкните на вспомогательной вертикальной линии для ее выделения, а затем нажмите Delete для удаления этой линии.

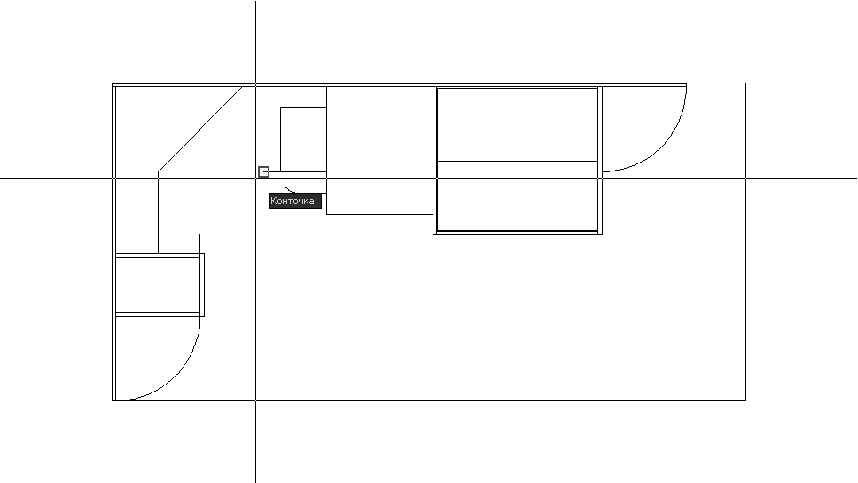

112. Снова активизируйте инструмент Отрезок, включите режим объектной привязки Конточка и выберите левую оконечную точку горизонтальной линии, обозначающей прямолинейный сегмент нижней полки, как показано на рис. 4.54.
113. Снова воспользовавшись режимом привязки Конточка, выберите верхнюю оконечную точку вертикальной линии, которая обозначает контур полки шириной 400 мм.
114. Нажмите Enter для завершения работы команды Отрезок.
