Итак, мы используем имеющийся объект, представляющий на чертеже контур левой стенки малой тумбы, чтобы создать на его основе с помощью инструмента Зеркальное отражение точно такой же объект, представляющий собой зеркальное отображение первого.
Инструмент Зеркальное отражение позволяет создавать копии симметрично расположенных элементов чертежа относительно оси зеркального отображения, определяемой по двум точкам. Поскольку точность отображения зависит от корректности выбора оси, очень важно хорошо представлять, какой именно результат нужно получить. В некоторых случаях, когда преимущество зеркального отображения очевидно, можно даже начертить вспомогательную линию, чтобы облегчить задачу выбора конечных точек оси зеркального отображения. Но в нашем случае этого делать не придется, поскольку ось зеркального отображения уже имеется на чертеже. Правда, для ее визуализации нам понадобиться использовать новый для вас режим объектной привязки.
101. Щелкните на кнопке Зеркальное отражение панели инструментов Редактировать.
102. В ответ на приглашение выбрать объекты щелкните на контуре левой боковой стенки малой тумбы и нажмите Enter для завершения выбора. В командном окне появится приглашение Первая точка оси отражения:.

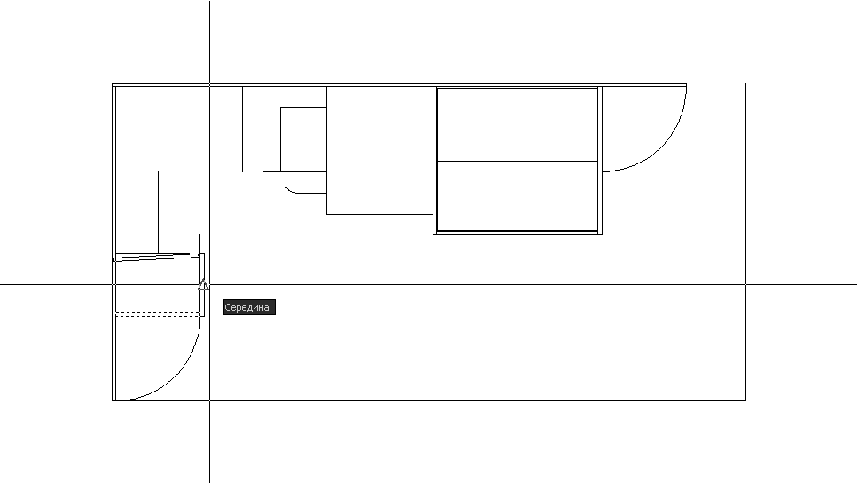

103. Щелкните на кнопке Середина панели инструментов Объектная привязка. Включится режим объектной привязки к серединной точке. Подведите указатель-перекрестие к середине одной из вертикальных линий, обозначающих контур фасада малой тумбы. Как только AutoCAD распознает середину линии, на экране появится треугольный маркер. Щелкните мышью для захвата координат этой точки.
104. В командном окне появится приглашение Вторая точка оси отражения: а на чертеже появится отраженное изображение исходного объекта, которое будет перемещаться в соответствии с перемещением оси зеркального отображения, положение которой определяется первой выбранной точкой и текущим положением указателя-перекрестия.
105. Вновь включите режим привязки Середина и выберите середину второго вертикального отрезка контура фасада малой тумбы.
106. Отраженное изображение исчезнет, а в командном окне появится запрос Удалить исходные объекты? [Да/Нет] <Н>: Этот запрос означает, что перед завершением команда Зеркало может удалить исходный объект, оставив на чертеже только его зеркальную копию. В данном случае нам это не нужно, поэтому нажмите Enter, чтобы отказаться от удаления.
107. На чертеже появится зеркальное отображение правой стенки малой тумбы, а команда Зеркало завершит свою работу.
