Часть третья

Основы технического черчения

Глава 18. Строительные чертежи

§ 110. Основные конструктивные части зданий

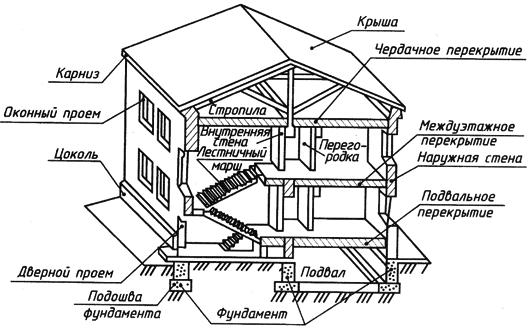

На рис.369 изображены основные конструктивные части любого здания.

Рис. 369

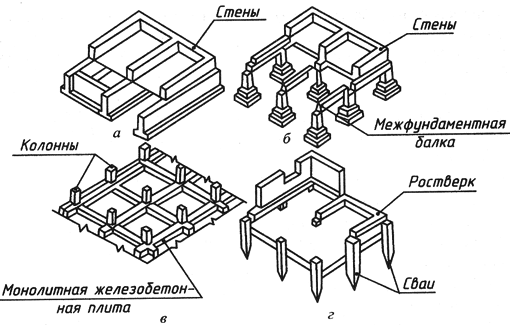

Фундамент – нижняя несущая часть здания, располагается в грунте и передает на него давление от здания. По своей конструкции фундаменты бывают ленточные (рис.370,а), столбчатые (рис.370,б), сплошные (рис.370,в) и свайные (рис.370,г).

Рис. 370

Стены – вертикальные части здания, по своему расположению делятся на внутренние и наружные. Нижняя часть стены (она выполняется толще) называется цоколем, а верхняя – каркасом (рис.371).

Рис. 371

Перегородки – тонкие стены, которые делят внутреннее пространство здания в пределах одного этажа на отдельные помещения.

Перекрытия – горизонтальные несущие конструкции, разделяющие здание по высоте на этажи. Перекрытия различают надподвальные, междуэтажные и чердачные (рис.372). каждое перекрытие состоит из несущей части и наполнителя, обеспечивающего звуко- и теплоизоляцию.

Рис. 372

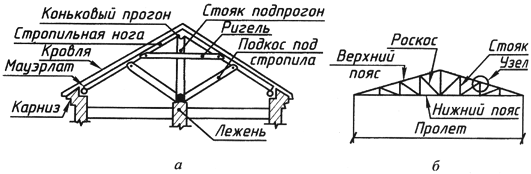

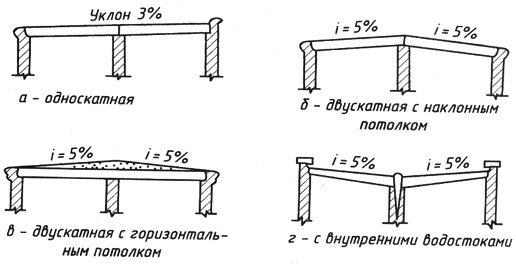

Крыша – верхняя конструкция здания, состоящая из несущей и ограждающей частей (рис.372). несущая часть крыши – стропила – воспринимает и передает все нагрузки на стены и колонны. Ограждающая часть состоит из кровли и основания. Крыши бывают чердачные и бесчердачные, окатные и плоские (рис.373).

Рис. 373

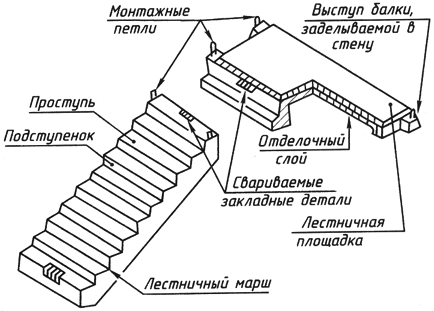

Лестницы – обеспечивают сообщение между этажами (внутренние) и вход в здание (наружные). Внутренние лестницы состоят из лестничных площадок и маршей. Уклоны маршей принимают равными 1:2 (рис.374).

Рис. 374
