§ 116. Средства малой механизации графических работ

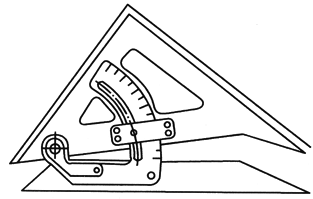

К средствам механизации графических работ относятся различные чертежные приборы, включающие чертежные средства, которые осуществляют направление движения пишущего устройства: специальные треугольники, предназначенные для построения углов (рис.384, а)

Рис. 384, a

и выполнения штриховки (рис.384, б),

Рис. 384, б

специальные лекала (рис.384, в) для построения кривых линий различной кривизны.

Рис. 384, в

К чертежным приборам, предназначенным для ускорения графических работ, относятся штриховальные приборы, механизированные плавающие рейсшины (рис.385).

Рис. 385

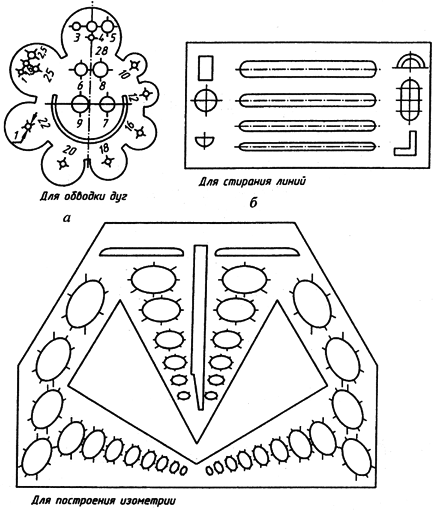

Отдельную группу чертежных приборов представляют трафареты (рис.386).

Рис. 386

Как уже рассматривалось в §4, для механизации графических работ используют различные чертежные приборы, например, пантографного (рис.387, а) и координатного типа (рис.387, б).

Рис. 387

К числу применяемых вспомогательных приборов можно отнести приборы для заточки карандашей, стирания карандашных линий (рис.388),

Рис. 388

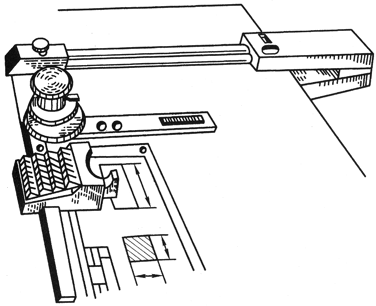

выполнения надписей на чертежах (рис.389).

Рис. 389

Существуют преобразующие чертежные приборы и машины, которые позволяют по комплексному чертежу построить наглядные изображения. Например, аксонометрию, линейную перспективу заданного предмета. Конструкция этих приборов обеспечивает выполнение логических операций по геометрическому преобразованию точек и линий. Все приборы или машины для преобразования проекций можно разбить на три группы:

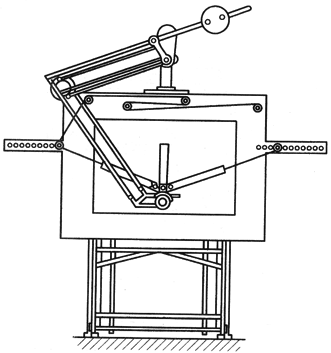

перспектографы - для вычерчивания центральных проекций (рис.390);

Рис. 390

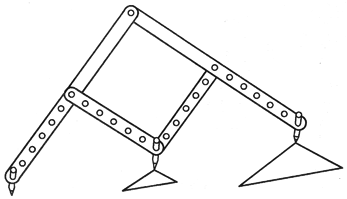

аффинографы - для вычерчивания параллельных проекций по методу афинных преобразований (рис.391);

Рис. 391

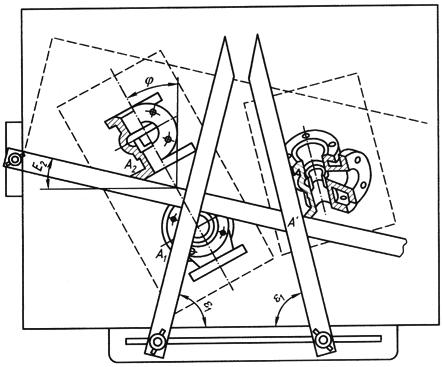

аксонографы - для вычерчивания аксонометрических проекций (рис.392);

Рис. 392

Для обработки информации, поступающей в виде графиков, используются геометрические математические приборы. Они позволяют оперировать с графически заданными величинами, не зная их аналитического выражения. Существуют такие математические приборы:

координатографы - для нанесения точек по координатам;

дериваторы - для построения касательных в данной точке кривой;

планиметры - для определения площади фигуры;

интегриметры - для обработки результатов научных исследований, полученных в виде графиков и криволинейных фигур;

курвиметры - для подсчета длины сложной кривой;

чертежные приборы для вычерчивания математических кривых одного вида, но с разными параметрами.
