Наиболее распространенными методами для построения ERD-диаграмм являются метод Баркера и метод IDEFI.
Метод Баркера основан на нотации, предложенной автором, и используется в case-средстве Oracle Designer.
Метод IDEFI основан на подходе Чена и позволяет построить модель данных, эквивалентную реляционной модели в третьей нормальной форме. На основе совершенствования метода IDEFI создана его новая версия – метод IDEFIX, разработанный с учетом таких требований, как простота для изучения и возможность автоматизации. IDEFIX-диаграммы используются в ряде распространенных CASE-средств (в частности, ERwin, Design/IDEF).
В методе IDEFIX сущность является независимой от идентификаторов или просто независимой, если каждый экземпляр сущности может быть однозначно идентифицирован без определения его отношений с другими сущностями. Сущность называется зависимой от идентификаторов или просто зависимой, если однозначная идентификация экземпляра сущности зависит от его отношения к другой сущности (ris15, ris16).
Каждой сущности присваиваются уникальные имя и номер, разделяемые косой чертой "/" и помещаемые над блоком.
Связь может дополнительно определяться с помощью указания степени или мощности (количества экземпляров сущности-потомка, которое может порождать каждый экземпляр сущности-родителя). В IDEFIX могут быть выражены следующие мощности связей:
каждый экземпляр сущности-родителя может иметь ноль, один или более одного связанного с ним экземпляра сущности-потомка;
каждый экземпляр сущности-родителя должен иметь не менее одного связанного с ним экземпляра сущности-потомка;
каждый экземпляр сущности-родителя должен иметь не более одного связанного с ним экземпляра сущности-потомка;
каждый экземпляр сущности-родителя связан с некоторым фиксированным числом экземпляров сущности-потомка.
Если экземпляр сущности-потомка однозначно определяется своей связью с сущностью-родителем, то связь называется идентифицирующей, в противном случае – неидентифицирующей.
Связь изображается линией, проводимой между сущностью-родителем и сущностью-потомком, с точкой на конце линии у сущности-потомка (ris17). Мощность связей может принимать следующие значения: N – ноль, один или более, Z – ноль или один, Р – один или более. По умолчанию мощность связей принимается равной N.
Идентифицирующая связь между сущностью-родителем и сущностью-потомком изображается сплошной линией. Сущность-потомок в идентифицирующей связи является зависимой от идентификатора сущностью. Сущность-родитель в идентифицирующей связи может быть как независимой, так и зависимой от идентификатора сущностью (это определяется ее связями с другими сущностями).

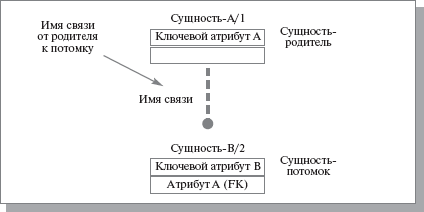

Пунктирная линия изображает неидентифицирующую связь (ris18). Сущность-потомок в неидентифицирующей связи будет не зависимой от идентификатора, если она не является также сущностью-потомком в какой-либо идентифицирующей связи.
Атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определяющие первичный ключ, размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой (ris18 ).
Сущности могут иметь также внешние ключи (Foreign Key), которые могут использоваться в качестве части или целого первичного ключа или неключевого атрибута. Для обозначения внешнего ключа внутрь блока сущности помещают имена атрибутов, после которых следуют буквы FK в скобках (ris18).
