§ 105. Выполнение спецификации к сборочному чертежу

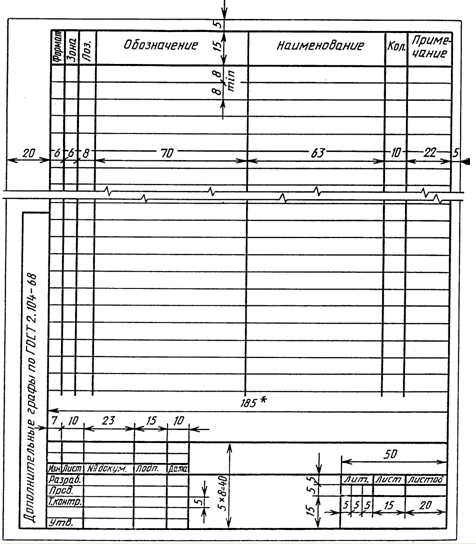

Графический конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта, называется спецификацией. Спецификация составляется в табличной форме на отдельных листах формата А4 (297х210) на каждую сборочную единицу (рис. 355). Основная надпись выполняется размером 40х185 в соответствии с ГОСТ 2.104-68.

Рис. 355

Форма и порядок выполнения спецификации определяется ГОСТ 2.108-68. Заполняют спецификацию сверху вниз. Разделы спецификации располагаются в такой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе "Наименование" и подчеркивают сплошной тонкой линией. После каждого раздела оставляют несколько свободных строчек для дополнительных записей.

Графа спецификации заполняется следующим образом.

1. В графе "Формат" указывает форматы документов, обозначения которых записаны в графе "Обозначение". В разделах "Стандартные изделия", "Прочие изделия" и "Материалы" эта графа не заполняется. Для деталей, на которые не выпущены чертежи, в этой графе пишут "БЧ" (без чертежа).

2. В графе "Зона" указывают обозначение зоны в соответствии с ГОСТ 2.104-68. На учебных чертежах эта графа не заполняется.

3. В графе "Поз." указывают порядковый номер составных частей, входящих в специфицируемое изделие. В разделах "Документация" и "Комплекты" эта графа не заполняется.

4. В графе "Обозначение" записывается обозначение документа на изделие (сборочную единицу, деталь) в соответствии с ГОСТ 2.201-80. В разделах "Стандартные изделия", "Прочие изделия" и "Материалы" эта графа не заполняется.

5. В графе "Наименование" указывают: в разделе "Документация" только название документа; в разделах "Комплекты", "Сборочные изделия", "Детали", "Комплексы" — наименование изделий основной надписью на конструкторских документах этих деталей, например "Колесо зубчатое", "Палец" и т.д.;

в разделе "Стандартные изделия" - наименование и обозначение изделий в соответствии со стандарта на это изделие, например "Болт М 12х70 ГОСТ 7805-70". В пределах каждой категории стандартов на стандартные изделия запись производят по одноименная группам, в пределах каждой группы - в алфавитном порядке возрастания обозначений стандарта, в порядке возрастания размеров или основных параметров изделия. Например: группу крепежных изделий нужно записывать в такой последовательности: болты, винты, гайки, шайбы, шпильки и т.д.;

в разделе "Материалы" - обозначение материалов, установленных в стандартах и технических условия на эти материалы.

6. В графе "Кол." указывают количество составных частей в одном специфицируемом изделии, а в раздел "Материалы" - общее количество материалов на одно изделие с указанием единицы измерения.

7. В графе "Примечание" указывают дополнительные сведения для производства, а также для изделий, документов, материалов, внесенных в спецификацию.
