ЛАБОРАТОРИЯ КАРТОГРАФО-ГЕОДЕЗИЧЕСКИХ И ЗЕМЛЕУСТРОИТЕЛЬНЫХ ПРИБОРОВ И ОБОРУДОВАНИЯ

Кафедра геодезии и картографии в составе института землеустройства, кадастров и природообустройства Красноярского государственного аграрного университета существует с 1991 года. Сотрудники кафедры поставили перед собой задачу, создать условия для студенческой молодёжи увлечься настолько своей будущей специальностью, чтобы она стала смыслом их дальнейшей жизни. Для этого, как одно из направлений, была создана научно-исследовательская лаборатория по истории геодезии и картографии. Сегодня лаборатория располагает неоценимыми материалами и принадлежностями, имеющими профессиональное научное, историческое и культурное значение для студенческой молодёжи нашего ВУЗа. Это самая крупная историческая коллекция в Восточной Сибири. Далее приводится информация о нескольких группах наиболее интересных из них.

Геодезические приборы для угловых измерений, среди которых:

  1. Верньерный теодолит технической точности завода G. GERLAH VARSOVIE под номером 28 204, изготовленный из латуни, на открытом горизонтальном круге которого расположена круговая буссоль;
  2. Точный оптический теодолит Th. 40 (рисунок 1а) довоенного производства немецкого завода CARL ZEISS JENA, ставший прообразом отечественного теодолита ТБ-1;
  3. Наиболее широко и длительно использовавшийся при создании государственной геодезической сети, удивительно надёжный высокоточный оптический теодолит ОТ-02 № 10 083 изготовленный на заводе Аэрогеоинструмент в 1958 году (рисунок 1б);
  4. Оптический секундный теодолит Theo 010 № 159 777 производства немецкого завода CARL ZEISS JENA;
  5. Оптический номограммный тахеометр DAHLTA 010 № 451 085 производства немецкого завода CARL ZEISS JENA;
  6. Высоконадёжный, внешне очень эффектный выпускавшийся большими сериями, верньерный теодолит технической точности ТТ-50 № 13 002 изготовленный в 1955 году (рисунок 1в);



а

б

в

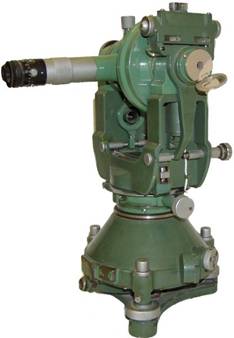

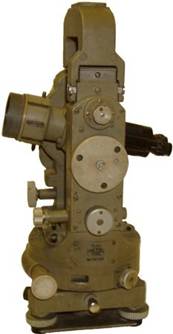

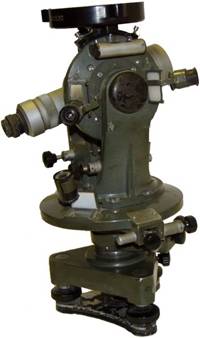

Рисунок 1 – Теодолиты: Th. 40 (а); ОТ-02 (б); ТТ-50 (в)



  1. Имеется линейка точных теодолитов ТТ4, Т5, Т5К, 2Т5К, 3Т5КП, 2Т2;
  2. Имеется линейка теодолитов технической точности ТТ5, ТМ, ТМ-1, Т30, ОМТ30, 2Т30, 2Т30М, 2Т30П.
  3. Первый советский электронный тахеометр Та-3 «Агат»;
  4. Гидрографический прибор Протрактор-М. Предназначен для определения координат местоположения судна вблизи береговой линии по координатам трёх геодезических пунктов. Реализуется способ обратной засечки;
  5. Полевая артиллерийская буссоль ПАБ-2М с заводским номером 92Б83;
  6. Большое количество различных деревянных штативов нераздвижных и раздвижных.

Геодезические приборы для нивелирных работ:

  1. Самый высокоточный прецизионный нивелир Н-05 с заводским номером 00 068, изготовленный в 1982 году (рисунок 2а), предназначенный для геометрического нивелирования в сетях первого класса;
  2. Такой же массивный высокоточный нивелир НА-1 с заводским номером 1 266, изготовленный в 1968 году. Имеет два перпендикулярно расположенных цилиндрических уровня и насадку на зрительной трубе;
  3. Компактный точный нивелир НСМ2А с заводским номером 1 978, изготовленный в 1964 году. Имеет два перпендикулярно расположенных цилиндрических уровня;
  4. Точные нивелиры НГ, НВ-1, Н3, Н3К, 2Н3Л, НС3У1.1;
  5. Точный нивелир НЛ-3 с заводским номером 01 669, изготовленный в 1962 году. Нивелирует горизонтальным и наклонным лучом (±3°). Имеет оптический высотомер;
  6. Точный нивелир АL 28 с заводским номером № 6007;
  7. Точный нивелир SETL GB/Т10 156-1997 с заводским номером № Р17 281;
  8. Точный нивелир СST/berger с заводским номером № М306 105;
  9. Глухой нивелир технической точности НТ с заводским номером 00 113, изготовленный
  10. Технические нивелиры НТ, Н10КЛ, 2Н-10Л, 3Н-5Л;
  11. Гидростатический нивелир;
  12. Различные нивелирные рейки деревянные и металлические, складные, раздвижные, составные, с прямой и обратной оцифровкой;
  13. Массивный, на несъёмном металлическом штативе, лазерный указатель УКЛ-1 с заводским номером 171, изготовленный в 1984 году.



а

б

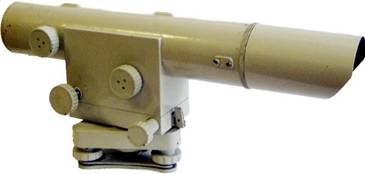

Рисунок 2 – Нивелиры: Н-05 (а); НТ (б)



Геодезические приборы для углоначертательной съёмки:

  1. Визирный снаряд кипрегель Главного штаба с заводским номером 2 718 изготовленный из латуни ещё до второй мировой войны (рисунок 3а), имеет открытый вертикальный круг, астрономическую трубу с внешней фокусировкой и выгравированную линейку поперечного масштаба;
  2. Кипрегель КБ с заводским номером 0 170 изготовленный в 1955 году, имеет открытый вертикальный круг, астрономическую трубу с внешней фокусировкой;
  3. Кипрегель автомат КА-2 с заводским номером 00 731, изготовленный в 1964 году;
  4. Кипрегель номограммный с заводским номером 00 185, изготовленный в 1980 году.

Геодезические приборы для измерения расстояний:

  1. Дальномерная теодолитная насадка ДНТ с базисами с заводским номером 19 873;
  2. Светодальномер БЛК СТ-5 «Блеск» с заводским номером 20 232 изготовленный в 1991 году;
  3. Светодальномер 2СТ-10 с заводским номером 10 121 изготовленный в 1995 году;
  4. Лазерный дальномер DISTOTM classic5 производства фирмы Leica с заводским номером № 729 528;
  5. Узкие и широкие 20-и метровые мерные ленты со шпильками;
  6. Тканевая рулетка с двухсторонней разметкой шкалы, в плотном кожаном корпусе. Имеет четыре шкалы, в том числе метрическую и английскую дюймовую;
  7. Различные рулетки.

Геодезические приборы для полуинструментальной съёмки:

  1. Буссоль Шмалькальдера с заводским номером 1 031, изготовленная из латуни (рисунок 3б) и БШ-1. Позволяет одновременно, не меняя положения, видеть визиры и шкалу круга буссоли, что обеспечивается наличием призмы;



а

б

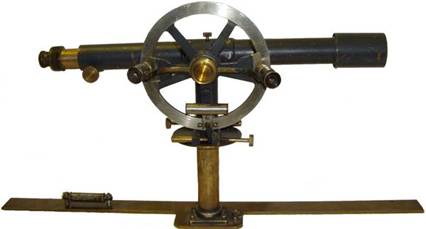

Рисунок 3 – Кипрегель Главного штаба (а); Буссоль Шмалькальдера (б)



  1. Несколько буссолей конструкции Стефани: буссоль Стефани, БС, БС-2, БГ-1;
  2. Буссоль круговая с заводским номером 01 557 изготовленная в 1992 году. Для скорейшего успокоения магнитной стрелки заполнялась спиртом;
  3. Гониометр ГР с заводским номером 00 058 изготовленный в 1954 году. Позволяет выполнить разбивку осей и створов под любым углом;
  4. Гониометр ГР-2 с заводским номером 0 773 изготовленный в 1966 году
  5. Один из первых горных компасов ГК-2 заводской номер 7, изготовленный в 1986 году. В отличие от предыдущей модели имеет сантиметровую линейку на боковой кромке и встроенный цилиндрический уровень.
  6. Латунный компас-кулон. Направления стран света написаны с твёрдым знаком в конце слова. Румб северо-запад ошибочно подписан ВЗ;
  7. Различные компасы, в том числе МК и «Азимут»;
  8. Барометры-анероиды;
  9. Прецизионный барометр-анероид М-67, заводской номер 127, изготовлен в 1990 году;
  10. Различные двузеркальные экеры;
  11. Эклиметр Брандиса;
  12. Эклиметр-высотомер ЭВ1У1;
  13. Деревянный эклиметр с нитяным отвесом;
  14. Ориентир-буссоли и теодолитные буссоли.

Геодезические инструменты для создания карт и измерений по картам:

  1. Штангенциркуль фирмы «Е.С. Трындина сыновья» с заводским номером 130 изготовлен предположительно в 19 веке в Мюнхене. Предназначен для разбивки сетки координат для топографических карт и планов, а также измерения или откладывания больших расстояний на них;
  2. Линейка Ф.В. Дробышева ЛД с заводским номером 1 185 изготовленная в 1938 году. Предназначена для разбивки сетки координат для топографических карт и планов через десять сантиметров;
  3. Линейка большая Лобановская ЛБЛ с заводским номером 06 232 изготовленная в 1968 году. Предназначена для разбивки сетки координат для топографических карт и планов через восемь сантиметров;

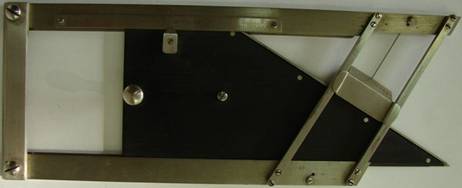

  4. Экспериментальный образец контурметра с заводским номером 16, изготовленный в 1940 году (рисунок 4). Предназначен для нанесения пикетных точек ситуации снятых способом перпендикуляров. В инструкции, напечатанной для него ещё на пишущей машинке, содержится просьба присылать предложения по улучшению конструкции;





Рисунок 4 – Контурметр



  1. Латунный румбический транспортир с одной градусной шкалой и нанесённой линейкой поперечного масштаба, изготовленный на государственном заводе «Геофизика» с заводским номером 25 259, без антикоррозийного покрытия. Предназначен для откладывания или измерения углов на картах и планах;
  2. Румбический транспортир с антикоррозийным покрытием, заводской номер 83, изготовленный в 1956 году;
  3. Малый пропорциональный циркуль с заводским номером 52, предназначенный для перенесения отрезков с карты, выполненной в одном масштабе, на карту, выполненную в другом масштабе;
  4. Большой пропорциональный циркуль с заводским номером 707, изготовленный в 1983 году;
  5. Пантографы. В том числе пантограф с заводским номером 427, изготовленный в 1951 году. Предназначен для вычерчивания карт с переводом из одного масштаба в другой, в процессе обвода имеющегося чертежа;
  6. Полярный планиметр Амслера-Лаффони с заводским номером 4 137, полностью выполненный из нейзильбера (рисунок 5). Предназначен для определения площадей по карте механическим способом путём обвода криволинейных контуров любой сложности;

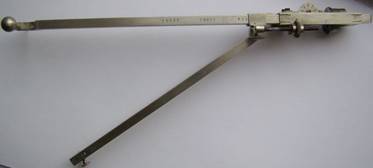

Рисунок 5 – Полярный планиметр Амслера-Лаффони



  1. Полярный планиметр G.Koradi с заводским номером 7 308, изготовленный в Цюрихе;
  2. Полярный планиметр ПП с заводским номером 1 568;
  3. Полярный планиметр МИИЗ, изготовленный в 1956 году, имеет две счётных устройства;
  4. Полярный планиметр ПП-М УХЛ 4.2 с заводским номером 3 276, изготовленный в 1975 году;
  5. Полярный планиметр ПП-М с заводским номером 1 222, изготовленный в 1991 году;
  6. Курвиметры в металлическом и пластмассовом корпусе;
  7. Стереоскопы линзовые;
  8. Стереоскопы зеркально-линзовые;
  9. Пунсон для просечки точек опознаков на аэрофотоснимках.

Для камеральной обработки полученных полевых материалов широко использовались арифмометры различных моделей. В их конструкции реализовывалась идея вращающегося барабана, заложенная математиком Блезом Паскалем ещё в 18 веке.

Приборы и инструменты для вычислительной обработки:

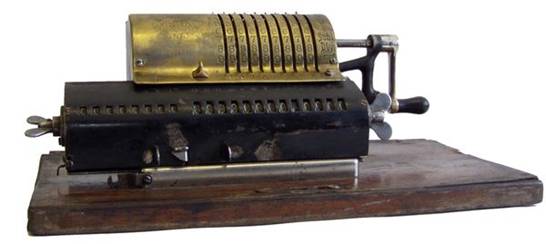

  1. В коллекции имеется арифмометр Т. Однера с заводским номером 11 476 (рисунок 6), в латунном корпусе, совместное производство Санкт-Петербург-Берлин. Изготовленный предположительно до первой мировой войны;





Рисунок 6 – Арифмометр Т. Однера



  1. Арифмометр «Феликс» с заводским номером Р81 709;
  2. Арифмометр «Феликс-М» ВРН-3 с заводским номером Х 242 646;
  3. Арифмометр ВК изготовленный в 1980 году;
  4. Счёты канцелярские малые, средние и большие;
  5. Линейки логарифмические большие и малые;
  6. Различные таблицы приращений, тригонометрических функций и логарифмические.

В коллекции лаборатории истории геодезии и картографии имеются инструменты, применявшиеся в прошлом веке в Красноярском аэрогеодезическом предприятии для создания пластиковой основы карт при подготовке их к изданию. Экспозиция передана сотрудниками данного предприятия Зинкиной Ольгой Хасановной и Тюриным Евгением Семёновичем.

Приборы и инструменты для гравирования пластиковой основы карт:

  1. Горизонтальный гравировальный пантограф ГГП, заводской номер 102, изготовлен в 1967 году;
  2. Прибор гравировальный, заводской номер 034, изготовлен в 1968 году;
  3. Прибор гравировальный линейный заводской номер 2 037, изготовлен в 1978 году;
  4. Прибор гравировальный линейный ГПЛ, заводской номер 762, изготовлен в 1979 году;
  5. Прибор штриховальный ШП, заводской номер 889, изготовлен в 1978 году;
  6. Прибор гравировальный электрический ЭГПИ, заводской номер 1 421, изготовлен в 1989 году;
  7. Электрический кронциркуль ЭК, заводской номер 139, изготовлен в 1979 году;
  8. Резцы гравировальные ГРК, заводские номера 511 и 2 149;
  9. Шаблон к пантографу;
  10. Трафареты пластиковые для различных масштабов;
  11. Лист пластиковой основы с топографической рамкой и пересечениями сетки координат.

Большой интерес представляют раритетные картографические документы, среди которых:

  1. Подлинным украшением коллекции является «Генеральная карта Российской Империи с соседственными землями с показанием почтовых больших и малых дорог. Издана и гравирована Титулярным советником Алекс. Савинковым в 1815 году в Санктпетербурге». Масштаб карты соответствует метрическому 1:4 800 000. Данному раритету, исполнилось 200 лет. Кроме России очень подробно показана Европа, включая Англию и Францию. На востоке карта заканчивается Байкалом. Практически вся информация о среднеазиатских «соседственных» землях ограничивается тремя надписями: «Степь Кочующихъ Киргизъ-Кайсаковъ», «Кочевье Киргизцовъ средн. орды», «Кочевье Киргизцовъ меншой орды». Показаны Каспийское и Аральское моря. В правом нижнем углу приводится треугольной формы таблица расстояний между городами по почтовым дорогам и описание расстояний до почтовых станций по Иркутской губернии, которые не показаны на карте. В юго-западном углу карты небольшая врезка условных знаков. Города «Царицынъ», «Красноярскъ» показаны как центры уездов, а на месте будущего Новосибирска ни каких поселений на карте не обозначено. Эту уникальную карту предоставил Первунин Александр Вячеславович, сын безвременно ушедшего нашего сотрудника, Вячеслава Александровича. Для всех, кто видит эту карту впервые, оказывается неожиданным то, что административное деление России не ограничивалось только губерниями и областями. Территории расселения донских и терских казаков на карте названы соответственно «Жилище Донскихъ козаковъ», «Жилище Черноморскихъ козаковъ». На момент создания карты ещё не существовало единой государственной геодезической сети в России. Поэтому приведённая на ней информация имеет значительные искажения. Так город Красноярск располагается на широте середины Скандинавии. И на северо-восток эти искажения всё больше увеличиваются. Данная карта является самым старым экспонатом в коллекции лаборатории истории геодезии и картографии.
  2. Отчётная карта четырёх путешествий выдающегося российского путешественника и исследователя Николая Михайловича Пржевальского по Центральной Азии. В его честь Русское Императорское Географическое Общество учредило золотую медаль имени Пржевальского, вручавшуюся за наиболее выдающиеся исследования в области географии. Все отмечали его беспримерную личную храбрость. В одном из маршрутов Николай Михайлович с несколькими казаками попал в засаду, организованную местными повстанцами, терроризировавшими регулярные китайские войска. Пржевальский повёл казаков в атаку, и повстанцы рассеялись, не приняв боя. Масштаб карты 100 вёрст в дюйме. На ней показаны различным цветом маршруты путешествий: 1. Монгольское 1871–1873 годов длиной 11 100 вёрст караванного пути; 2. Лобнорское и Чжунгарское 1876–1877 годов длиной 3 980 вёрст караванного пути; 3. 1-е Тибетское 1879–1880 годов длиной 7 180 вёрст караванного пути; 4. 2-е Тибетское 1884–1885 годов длиной 7 325 вёрст караванного пути. В этих путешествиях собран колоссальный материал, принёсший славу не только Н.М. Пржевальскому, но и России. Исходя из особенностей оформления карты, её можно датировать концом 19 века. На карте имеется ещё довольно много белых пятен, где не отражена орография, показываемая на современных картах;
  3. Отчётная карта к описанию путешествия, одного из лучших учеников Н.М. Пржевальского, Петра Кузьмича Козлова в Монголию и Кам. Пётр Кузьмич, за свои научные достижения отмечен наградами Географического общества. Всю жизнь был активным популяризатором науки. Последние годы жизни посвятил привлечению к географическим исследованиям школьников, и считал эту деятельность не менее важной. На карте показаны маршруты движения отрядов П.К. Козлова, геодезиста А.Н. Казнакова, В.О. Ладыгина. На маршруте определялись астрономические пункты, для которых были вычислены широта или широта и долгота. Также на карте отображены разнонаправленные фрагменты Великой китайской стены. Белых пятен на ней значительно меньше, чем на карте Н.М. Пржевальского. Кроме именованного масштаба карты 100 вёрст в дюйме, приведён численный метрический 1:4 200 000. Съёмку нанёс по материалам экспедиции П.К. Козлова (1899–1901) в 1905 году Коллежский Советник Корпуса военных топографов Васильев;
  4. Из материалов периода земельной реформы начатой П. Столыпиным, можно отметить План хуторского участка Калашниково Вознесенской волости Красноярского уезда Енисейской губернии запроектированного чинами Енисейского Управления Государственными Имуществами в 1908 году. Участок общей площадью 82.14 десятины расположен на берегу реки Мана. Он включал 69.48 десятин удобий и 12.66 десятин неудобий. План вычерчен в масштабе 100 саженей в английском дюйме. На нём имеется приписка: «Ввиду незаконной невязки необходимо обход проверить в натуре. Начальник С.О.». Так как полигон был увязан при относительной невязке 1/136, что является недопустимым;
  5. Близок по содержанию к предыдущему чертежу, План переселенческого участка «Бычки» Сибирского края, Ачинского округа, Бирилюсского района, образованного из казённых свободных земель. Отграничение земель в натуре, общей площадью 908.25 гектара, произвёл в 1928 году землемер А.П. Леликов. Он вычерчен в масштабе 1:25 000, врезка усадебных мест выполнена в масштабе 1:10 000. Оба чертежа подписаны прекрасным каллиграфическим почерком;
  6. Особый интерес представляет дорожная карта европейской России. Дело в том, что в оригинале её название выглядит следующим образом: «Europäishes Rusland Strasenkarte». Карта изготовлена Берлинским литографическим институтом «1.11.40», то есть менее чем за восемь месяцев до нападения на СССР. На карте отображены практически все существовавшие на то время и строившиеся автомобильные и железные дороги. Рядом в красных окружностях подписаны их номера, между специальными значками указаны расстояния по дороге между ними. На западе указаны новые границы Советского Союза вместе с прибалтийскими республиками, на востоке карта ограничена Уральскими горами. Карта выполнена в масштабе 1:2 500 000, в конической проекции, причём её ось находится, на западной стороне рамки, а не в центре как принято для данной проекции. Но зато линия минимальных искажений позволяет наиболее точно совместить дорожную сеть Германии и Советского Союза. Меридианы и параллели проведены и оцифрованы через 5°. Из семнадцати приведённых в легенде условных знаков, двенадцать обозначают категории дорог, четыре знака обозначают мосты и переправы и один – это опасные места на дорогах (дорога на насыпи). Для городов, переименованных в советское время, приведено на немецком языке новое название и ниже в скобках предыдущее, например: Ленинград (Петроград), Куйбышев (Самара), Свердловск (Екатеринбург), Чкалов (Оренбург), Markxstadt (Katharinenstadt). Если бы там были нанесены только города, можно было бы поверить, что это туристическая карта. Даже, несмотря на то, что на ней не отмечено ни одного архитектурного или исторического памятника. Один из сотрудников кафедры родился в селе Нижний Мамон Верхнемамонского района Воронежской области, это село никогда не имело статуса райцентра. Так вот, на рассматриваемой карте показаны оба села Мамона. На отечественных картах аналогичного масштаба, при подобной высокой плотности поселений, такие малозначимые населённые пункты не наносятся. С высочайшей детальностью нанесены гидрография, орография и лесные массивы. Выше картографической рамки красным цветом с восклицательным знаком написано: «Nur für den Dienstgebruch!», что можно перевести как «Для служебного использования!». Для чего бы миролюбивой Германии понадобился такой гриф? По такой карте без проблем можно планировать крупномасштабные военные операции, причём эта территория, совсем не внутренняя для фашистской Германии. Глядя на такую карту, трудно поверить фальсификаторам истории, что виновник второй мировой войны Советский Союз, а фашистская Германия «белая и пушистая». Такой объём информации необходимо собирать не один год. Так что, давайте читать карты, там всё написано, даже если язык их авторов вам не очень знаком;
  7. Сразу и надолго приковывает к себе общее внимание План полосы земельного отвода 6-й дистанции пути Красноярской железной дороги (рисунок 7). Чертёж выполнен несмываемой тушью на рулоне тканевой кальки длиной 23 метра и шириной 42 сантиметра. Съёмка для него проводилась во время второй мировой войны. Утверждаться он должен был в 1946 году, но, по каким-то причинам, утверждение состоялось только в 1947 году. План ориентирован по истинному меридиану и составлен в прямоугольных координатах Гаусса-Крюгера и Зольднера. Кроме собственно чертежа плана полосы отвода содержит записи о согласовании, пояснительную записку, описание смежных землепользований, экспликацию земель и условные знаки. Экспликация земель находящихся в пользовании 6-й дистанции пути Красноярской железной дороги включает 2 135.10 га, среди них 1 440.90 га удобных земель и 694.20 га неудобных земель. На чертеже нет ни одной помарки или подчистки. Все надписи выполнены прекрасным каллиграфическим почерком;

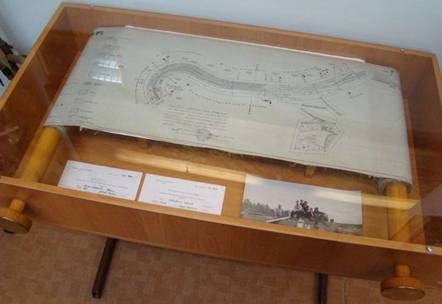

Рисунок 7 – План полосы земельного отвода



  1. Фрагменты топографических карт времён второй мировой войны на территорию Польши выполненные в масштабах 1:100 000 и 1:50 000. Геодезисты, топографы и картографы во время войны подготовили огромное количество топографических карт необходимых для действующей армии. На одном из фрагментов в легенде написано, что она составлена по карте масштаба 1:84 000 съёмки 1884 года, исправлена по польской карте масштаба 1:100 000 издания 1936–1938 года с использованием всех материалов на 1940 год. Исправления в неё вносил солдат той великой войны старший лейтенант Советской армии Спиридонов. Номенклатура данной трапеции М-34-9, она расположена между городками Седлец и Демблин. Не все карты оказались востребованы во время войны, а в стране после её окончания остро ощущалась нехватка бумаги. Так эти карты оказались переданы в театр города Красноярска. Их порезали на фрагменты близкие размеру А4, и на обороте напечатали сценарии спектаклей. Названия двух из них можно прочесть. Первый посвящён времени войны и называется «Граб Армия», второй составлен из арий и музыки различных классических мировых опер и называется «Опера из опер»;
  2. На некоторые грустные размышления наводит Атлас почв Хакасской автономной области. По материалам Южно-Енисейской комплексной экспедиции, его составил в 1950 году будущий академик, а тогда доцент Томского университета Н.Д. Градобоев. Атлас скомпонован из девяти очень детальных штриховых карт (на каждый район) выполненных в масштабе 1:200 000, листа условных знаков, схемы административных районов и сводной карты на область в масштабе 1:1 000 000. Данный атлас полезен всем работающим в сельском хозяйстве, так как позволит, учитывая почвенные особенности конкретного участка, получать наибольшие урожаи. Но, правый угол титульного листа украшает скромная надпись – гриф «Секретно № 166». А ведь готовили его Академия Наук СССР и Совет по изучению производительных сил;
  3. С первого взгляда вызывает уважение Государственный акт на вечное пользование землёй колхозами № 360 280. Это документ, оформленный в плотную картонную обложку тёмно-синего цвета высотой 54 сантиметра и шириной 38 сантиметров. По центру, крупного размера тиснёный золотом герб Советского Союза, ниже золотым тиснением приведено название документа. На гербе всего лишь семь лент, по количеству республик входивших в Союз. Это же повторено на титульном листе Акта. На обороте титульного листа, указано, кому выдан документ. «Настоящий государственный акт выдан сельскохозяйственной артели Майские Дни села Ново-Курского Берёзовского района Красноярского края РСФС республики Берёзовским Районным Исполнительным Комитетом Советов в том, что за сельскохозяйственной артелью Майские Дни закрепляется в бессрочное пользование, то-есть навечно, земля в количестве 537.48 гектар, согласно ниже начертанного плана и описания границ». План выполнен в масштабе 1:50 000. В описании границ записано, что от точки «Д» до точки «Е» по реке Урюп граничит с землями Тяжинского района. В настоящее время Берёзовский район располагается восточнее города Красноярска. В те годы административное деление края было несколько иное, и Берёзовский район находился у его западной границы. Там где позже была построена Берёзовская ГРЭС. В дополнениях Акта указано, площади артели дважды расширялись в 1940 и в 1955 годах, за счёт передачи свободных земель из государственного фонда. В чертёж плана внесены соответствующие изменения. Акт выдан 22 мая 1942 года. Документ заполнен прекрасным каллиграфическим почерком. Несмотря на то, что шла тяжелейшая война, наша армия отступала, неся огромные потери, землеустроители не сомневались, за кем будет победа, и будут ли востребованы их документы. Бланк акта изготовлен на Гознаке. Возле чертежа земельного участка у края сетки координат прорезаны три окошка. Там были написаны координаты, но после войны эта информация стала секретной. Координаты были вырезаны и по акту уничтожены. Вспоминая «свидетельства о праве собственности на землю» времён Ельцина, напечатанные на серой криво обрезанной бумаге с плохо читаемым текстом, ещё большим уважением проникаешься к Государственному акту;
  4. Есть в лаборатории карта, существующая в единственном экземпляре. Её создал Заслуженный работник геодезии и картографии длительное время проработавший в Красноярском крае Варфоломеев Николай Степанович. Она была представлена на торжественном собрании геодезистов края, посвящённом 90-летию создания Высшего геодезического управления и 110-летию со дня рождения геодезиста и писателя Григория Анисимовича Федосеева. На ней показана государственная астрономо-геодезическая сеть на территорию края. Несмотря на приближённость имеющейся информации, она достаточно эффектно показывает, насколько грандиозную работу проделали геодезисты, «Сменив тепло и уют, на риск и непомерный труд». Геодезисты шли в совершенно необжитые районы, прорубали просеки через таёжные дебри, преодолевали непроходимые топи и сметающие всё на своём пути горные реки, штурмовали отвесные скалы и заоблачные вершины, ради единственной цели. Бурно развивающемуся народному хозяйству Родины срочно требовались карты на новые районы, чтобы вдохнуть в них жизнь. Геодезисты стёрли с карт последние белые пятна. И только они знают, каких усилий это стоило. Работы зачастую велись в условиях мало совместимых с условиями выживания. Сколько сил, здоровья и жизней положено, чтобы мы, их потомки, могли в тепле и уюте, читая карту, получить информацию о любой точке нашей Родины. В южной части карты выделен цветом крупный фрагмент государственной сети, история её создания описана в повести Г.А. Федосеева «Мы идём по Восточному Саяну». Трудно передать, каких усилий стоила данная работа, и каким людям она могла быть под силу. В полной мере к ним можно отнести поэтические строки Н. Тихонова: «Гвозди бы делать из этих людей, не было б в мире крепче гвоздей». Перечитайте Г.А. Федосеева и передайте студентам, нам есть чем гордиться и на кого равняться.
  5. Другие Государственные акты на вечное пользование землёй как послевоенные, так и последние Советского периода. В том числе двуязычный для Казахстана.
  6. Альбом дежурных карт районов крайнего севера Красноярского края.
  7. Лоцманская карта реки Ангара. От Усть-Илимской ГЭС до устья. 1973 год. № 1462.
  8. Лоцманская карта реки Подкаменная Тунгуска. Ч. II. От селения Ванавара до селения Байкит. 1974 год. № 342.
  9. Карта реки Енисей. От Красноярской ГЭС до устья реки Ангара. 1988 год. № 1316;
  10. Различные другие картографические материалы.

Нельзя не упомянуть и о некоторых фотографиях:

  1. Одной из наиболее старых является фотография участников 3-его Минусинского Окружного Земельного Съезда состоявшегося 20–24 февраля 1928 года. Большая группа делегатов разместилась на улице на фоне здания Минусинского окружного земельного управления. Правительство последовательно и целенаправленно вовлекало в процесс решения стоявших перед страной проблем большие массы активного населения. Подъём сельского хозяйства и обеспечение продовольствием были наиболее актуальными задачами для республики строившей новую жизнь. На фотографии хорошо видно умные серьёзные лица. Некоторые делегаты сидят в будёновках, ещё сохранившихся после гражданской войны, на многих дореволюционная форменная одежда землеустроителей. Полностью читается один из транспарантов на стене управления: «Развивай, улучшай животноводство и маслоделие; технические культуры растений; переходи на паротравополье – утраивай урожай». Внизу на картонной основе напечатано: «Фотограф. Терехина»;
  2. На обороте маленькой, немного пожелтевшей, фотографии простым карандашом красивым почерком написано «апрель 1932». На самой фотографии запечатлена комната техников районного земельного отдела в селе Чебаки Красноярского края. В кабинете работают три сотрудника Вапилина Софья, Пестов и Рецкий Лев. Рецкий лежит на огромном столе и при помощи самодельного деревянного пантографа вычерчивает по карте, выполненной в крупном масштабе, карту более мелкого масштаба. На фотографии написано, что этот, внушительного размера пантограф сконструирован руководителем районного земельного отдела Сокуровым;
  3. Не менее достойна упоминания и следующая фотография. На ней группа слушателей, завершивших обучение на курсах землеустроителей по севооборотам при Красноярском краевом земельном отделе в зимний период 1940–1941 года. На листе размещены прямоугольные фотографии 7 преподавателей и 46 слушателей. Это последние предвоенные курсы. Менее полугода оставалось до тяжелейшей войны, унёсшей 20 миллионов жизней наших людей. Только восемнадцати из пятидесяти трёх землеустроителей посчастливилось пережить это страшное испытание, выпавшее на долю несгибаемого поколения, и продолжить обустройство нашей Красноярской земли;
  4. Ещё одним из знаменательных событий в истории нашей Родины, затронувших Красноярский край и Хакасию, стало освоение целинных земель. Фотографии, собранные в альбоме, отражают процесс обследования территории и выбор новых земель с целью вовлечения их в более активное хозяйственное использование. В другом альбоме представлены фотографии, иллюстрирующие достигнутые результаты, выразившиеся в получении больших урожаев зерна, развитии животноводства, увеличении надоев, активном росте совхозов. Но затем начинаются негативные дефляционные процессы. На фотографиях видим каменистые поля, с которых выветрился плодородный слой, песчаные формы ландшафта в виде барханов, проросшие горошины, стоящие на корнях как на ходулях, так как ветром был уничтожен почвенный слой, в который весной их посеяли. Тогда учёные предложили полосную систему земледелия и рекомендовали активно внедрять устройство полезащитных лесных полос. Эти меры кардинально изменили ситуацию, и обеспечили сохранение почвенного плодородия пахотных земель;
  5. На следующей фотографии космонавты Владимир Ковалёнок и Виктор Савиных. Они только что вернулись из семидесяти четырёх суточной экспедиции на станцию «Салют – 6» где работали с международными экипажами. Космонавт-исследователь Виктор Петрович Савиных инженер-оптик по образованию, выпускник Московского института инженеров геодезии, аэрофотосъёмки и картографии (МИИГАиК), непосредственный участник уникальной операции по оживлению станции «Салют – 7», позднее стал ректором МИИГАиК, первым избранным трудовым коллективом вуза. С чёрно-белой фотографии смотрит ещё молодой мужчина в космическом скафандре с надписью «Салют» и гербом Советского Союза на скафандре. Ни какого самолюбования, а скорее извинение во взгляде за то, что он только что вписал своё скромное имя в историю своей великой Родины, и в эпопею освоения человечеством космических просторов Вселенной. В его послужном космическом списке будут семь подготовок в дублирующем составе, три полёта общей продолжительностью 250 суток, две звезды героя Советского Союза, уважение и благодарная память учеников и потомков. Ведь вторая звезда была получена за спасение потерявшей управление и отключившейся космической станции «Салют – 7». Вдвоём с В.А. Джанибековым, впервые в истории освоения космоса, они разыскали в чёрной бездне космоса уже падавшую станцию, вручную пристыковались, вошли в неё и сумели вернуть к жизни, и ещё в течение 165 суток продолжался полёт Виктора Петровича Савиных. Позднее, уже в должности ректора МИИГАиК, одного из лучших в стране вузов, Виктор Петрович будет организовывать обучение своих студентов и членов отряда космонавтов в собственной альма-матер. Достойное завершение карьеры достойно прожитой жизни, о которой можно прочесть и в его книге «Вятка – Байконур – Космос», изданной в 2002 году. А скромную чёрно-белую фотографию украшают два цветных автографа В.В. Ковалёнка и В.П. Савиных (рисунок 8).





Рисунок 8 – Космонавты В.В. Ковалёнок и В.П. Савиных



Есть в коллекции достаточно большая подборка книг и учебников по геодезии, в том числе конца 19 и начала 20 века:

  1. «Курс высшей геодезии» генерал-лейтенанта, заслуженного профессора Николаевской Академии Генерального Штаба Н. Цингера, изданный в Санктпетербурге в 1898 году. Курс написан в соответствии с программой Геодезического Отделения Николаевской Академии Генерального Штаба и Географического Отделения Николаевской Морской Академии. Книга объёмом 223 страницы отпечатана в типографии Императорской Академии Наук. Прекрасно оформленная книга проиллюстрирована качественными штриховыми рисунками. Имеет штампы библиотек «Переселенческого управления Енисейской губернии» и «Библиотеки чинов Енисейского поземельного устроительного отряда»;
  2.  «Курс низшей геодезии» в трёх частях межевого инженера, старшего преподавателя Константиновского межевого института А. Бика, изданный в Москве в 1909 году. Курс написан для обучения студентов в Константиновском межевом институте. Три книги, объёмом порядка 350 страниц каждая, подготовлены И.А. Ивероновым, и отпечатаны в типографии Императорского Московского Университета. Методически выверенное изложение теоретического материала проиллюстрировано качественными штриховыми рисунками;
  3. «Курс низшей геодезии» профессора Константиновского межевого института С.М. Соловьёва изданный в Москве в 1914 году. Курс читался в институте инженеров путей сообщения императора Николая II и Константиновском межевом институте. Непревзойдённый по полноте изложения труд объёмом 1400 страниц стал настольной книгой геодезистов России. Материал разделён на тринадцать глав, причём последовательность изложения несколько отличается от принятой в настоящее время. При этом Сергей Матвеевич не экономил ни на объёме, ни на времени, так как хотел наиболее доступно изложить имеющиеся знания. Книга очень подробно и полно проиллюстрирована огромным количеством прекрасных штриховых рисунков. Она отпечатана в Лито-Типографии Ю. Венера. Авторитет С.М. Соловьёва как педагога и геодезиста в России был настолько высок, что по предложению М.Д. Бонч-Бруевича, он был назначен первым руководителем созданного 15 марта 1919 года Высшего геодезического управления, несмотря на его достаточно солидный возраст. Фундаментальный труд Сергея Матвеевича Соловьёва в настоящее время является бесценным, так как несёт в себе не только информацию, связанную непосредственно с изучением предмета, но и позволяет анализировать развитие геодезии как науки, проследить изменение приборов и способов проведения геодезических работ.
    У всех посетителей вызывает интерес «Книга шнуровая поземельная». При помощи таких книг вёлся учёт земли в крестьянских общинах. После разрушения в начале 20 века общинного землепользования они утратили своё значение и до сегодняшнего дня не сохранились. В экспозиции представлено воспроизведение (рисунок 9).





Рисунок 9 – Книга шнуровая поземельная



Перечисленные и многие другие раритетные предметы, представленные в научной лаборатории истории геодезии и картографии (рисунок 10), собирались в течение пятнадцати лет. Основная геодезическая направленность коллекции определялась тем, что на кафедре читались только геодезические дисциплины. Соответственно и экспонаты должны были дополнять и расширять представления студентов об изучаемых дисциплинах.

Изучение и пополнение лаборатории экспонатами велось постоянно, составлялись описания, по материалам исследования студенты готовили доклады к межвузовским и всероссийским конференциям. Очень эффектным получилось участие студентов землеустроительного факультета КрасГАУ в конференции организованной историками и архивистами Красноярского государственного университета в 2006 году. Так как доклады сопровождались демонстрацией редких раритетных картографических документов.

Ещё одним результатом изучения коллекции и активной работы студенческого научного общества (СНО) стала подготовка и издание в 2005 году учебного пособия «Топографо-геодезические инструменты уходящей эпохи». В нём дано описание собранной коллекции, книга проиллюстрирована фотографиями приборов. Учебное пособие получило грифы Сибирского регионального учебно-методического центра и Министерства сельского хозяйства РФ. Одним из соавторов данного издания был студент землеустроительного факультета, председатель СНО кафедры Мойсеёнок Ф.Н.

К студенческим конференциям, к всевозможным юбилейным датам, дням открытых дверей и некоторым другим мероприятиям, проводимым в институте, сотрудники кафедры и студенты участники СНО организовывали выставки коллекции в одной из аудиторий. Экспонаты демонстрировались и во время аудиторных занятий соответствующей тематики. По просьбе руководителей Некоммерческого партнёрства «Кадастровые инженеры» кафедра представляла большое количество своих экспонатов в музее Ленина. Краевая телевизионная компания «Регион 24» в новостной программе уделила значительное время нашей экспозиции. Совместно с научной библиотекой КрасГАУ часть экспонатов выставлялась в краевой научной библиотеке. В книжном издании Московского государственного политехнического музея «Фирма Трындиных: «…прилагать все старания к успеху и процветанию…», посвящённом 200-летию фирмы по производству оптико-механических приборов и вошедшем в четвёрку «Лучших книг 2011 года» по версии Ассоциации книгоиздателей России, дважды упоминается музейная коллекция кафедры. А экземпляр книги, полученной в дар от автора, потомка семьи Трындиных, для кафедры бесценен. Так, что информация о коллекции постепенно распространялась по городу и Красноярскому краю. Специалисты, работающие в геодезических и землеустроительных организациях края, периодически передавали кафедре отдельные исторически и научно интересные экспонаты.

Наконец, в 2009 году лаборатория получила отдельное помещение. За последнее время было приобретено несколько выставочных комплексов, которые заметно преобразили музейную экспозицию. Сейчас лаборатория имеет возможность не только вести научные, исторические исследования, но и проводить занятия по дисциплине «Введение в специальность», совместно с отделом научной библиотеки КрасГАУ проводить выставки специальной литературы, дополняемые историческими экспонатами, проводить познавательные экскурсии, для отдельных посетителей и организованных групп, и участвовать в различных тематических выставках. С целью популяризации коллекции, гостям лаборатории предлагается сфотографироваться на память и сделать фотографии понравившихся экспонатов. Сотрудники и студенты в своих фотоальбомах имеют фотографии на фоне музейной коллекции.



Посещение музея свободное. По вопросам организации экскурсий, или более подробного описания экспонатов можно обращаться на кафедру геодезии и картографии.

Заведующий кафедрой доцент, к.т.н. Шумаев Константин Николаевич (рисунок 10).

Или к Сафонову Александру Яковлевичу (рисунок 11) по телефону 8-950-432-79-92. Safonov.ay@mail.ru




Рисунок 10 – Заведующий кафедрой геодезии и картографии доцент, к.т.н. Шумаев Константин Николаевич

Рисунок 11 – Хранитель музея истории геодезии и картографии А.Я. Сафонов со славянским богом Чуром охранителем межей и границ





Рисунок 12 – Панорама выставочного зала и две книжные выставки разных лет
