На этапе формирования требований, прежде всего, необходимо определить область действия разрабатываемой системы и получить точное представление о желаемых возможностях системы.
Основой разработки требований является модель системных прецедентов, отражающая выполнение конкретных обязанностей внутренними и внешними исполнителями с использованием ИС.
Источником данных для создания модели системных прецедентов являются разработанные на предыдущем этапе бизнес-модели. Однако при создании модели полезно предварительно составить детальные описания прецедентов, содержащие определения используемых данных и точную последовательность их выполнения. Описание осуществляется в соответствии с принятым в организации шаблоном, который обычно включает следующие разделы:
заголовок (название прецедента, ответственный за исполнение, дата создания шаблона/внесения изменений);
краткое описание прецедента;
ограничения;
предусловия (необходимое состояние системы или условия, при которых должен выполняться прецедент);
постусловия (возможные состояния системы после выполнения прецедента);
предположения;
основная последовательность действий;
альтернативные последовательности действий и условия, их инициирующие;
точки расширения и включения прецедентов.
В процессе создания модели системных прецедентов осуществляется преобразование и перенос компонентов бизнес-моделей на новые диаграммы. Типовые преобразования по технологии Rational Unified Process приведены в таблица 12.1 .
|
Таблица 12.1. | |
|
Элементы бизнес-модели |
Элементы модели системных прецедентов |
|
Бизнес-прецеденты |
Подсистемы |
|
Внешние исполнители |
Исполнители |
|
Внутренние исполнители |
Исполнители или прецеденты |
|
Процессы, выполняемые внутренними исполнителями |
Прецеденты |

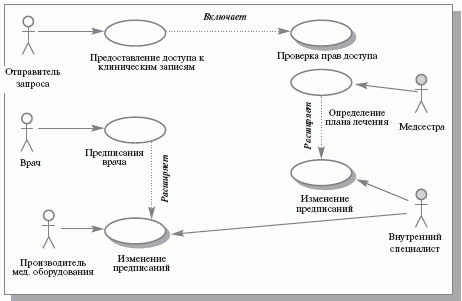

На рис. 12.9 представлена модель системных прецедентов для бизнес-прецедента «Оказание медицинской помощи». Исходя из цели создания системы, в модели системных прецедентов отражены только те действия исполнителей, которые связаны с предоставлением доступа и обновлением клинических записей.
Рис. 12.9. Модель системных прецедентов
Описываемые моделью функции характерны только для одного вида деятельности - оказания медицинской помощи, и в основном не используются в других видах деятельности Центра. Это позволяет объединить выделенные функции в некую единую подсистему проектируемой ИС.
Внутренний исполнитель «Персонал центра» (см. рис. 12.4 , рис. 12.7 ) и выполняемый им ручной процесс преобразован в системный прецедент «Предоставление доступа к клиническим записям».
Внешние исполнители (например, «Производитель медицинского оборудования») непосредственно взаимодействуют с проектируемой системой, т.е. превращаются в исполнителей.
В модели отражены два специальных типа связи между прецедентами (на рис. 12.9 соответствующие прецеденты выделены тенью):
«включает» - один прецедент в процессе своего исполнения обязательно выполняет некий блок действий, составляющих другой прецедент;
«расширяет» - когда прецеденты подобны по своим действиям, но один несет несколько большую функциональную нагрузку.

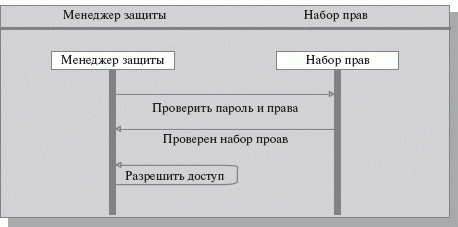

Прецедент «Проверка прав доступа» впервые появился на диаграммах и реализуется средствами разрабатываемой ИС. Поэтому для него приходится разрабатывать диаграмму последовательностей, описывающую его исполнение ( рис. 12.10 ). В результате в проектируемой ИС появляются два новых объекта - программный модуль «Менеджер защиты» и информационный блок «Набор прав».
Рис. 12.10. Диаграмма последовательностей для прецедента «Проверка прав»
Таким образом, результатом разработки модели системных прецедентов является не только исчерпывающий перечень функций, которые должны быть реализованы в проектируемой системе, но и подробное описание необходимой реализации этих функций.
