6.11. Функциональное моделирование в методике IDEF3

6.11.1. Концепция IDEF3

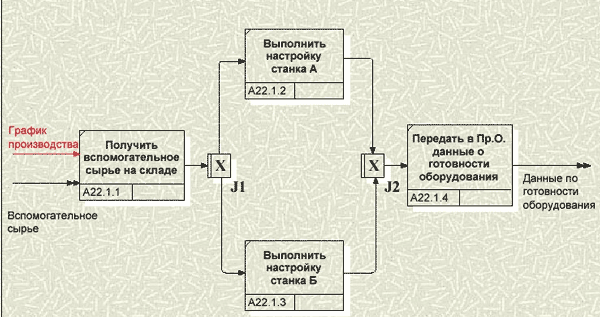

Рисунок 9. Типичная диаграмма IDEF3

Методология IDEF3 (Integrated Definition Process Description Capture Method) была разработана с целью более удобного описания рабочих процессов (Work Flow), для которых важно отразить логическую последовательность выполнения процедур. Эта методика, в отличии от IDEF0, не стандартизирована. С ее описанием можно познакомиться на сайте http://www.idef.com [13]. На рисунке представлен пример IDEF3-модели.

IDEF3 - это структурный метод, показывающий причинно-следственные связи и события. Он также показывает, как организована работа, и какие пользователи работают с моделируемой системой. IDEF3 состоит из двух методов. Process Flow Description (PFD) - описание процессов, с описанием того, как организована работа между различными элементами моделируемой системы. Object State Transition Description (OSTD) - описание переходов состояний объектов, с описанием того, какие существуют промежуточные состояния у объектов в моделируемой системе.

С помощью IDEF3 описываются сценарий и последовательность операций для каждого процесса. Сценарием называется описание последовательности изменения свойств объекта в рамках рассматриваемого процесса (например, описание последовательности этапов обработки детали в цеху и изменение ее свойств после прохождения каждого этапа). Исполнение каждого сценария сопровождается соответствующим документооборотом, который состоит из двух потоков: (1) документы, определяющие структуру и последовательность процесса (технологические указания, описания стандартов) и (2) документы, отображающие ход его выполнения (результаты экспертиз, отчеты о браке).

Средства документирования и моделирования IDEF3 позволяют выполнять следующие задачи:

  1. документировать имеющиеся данные о технологии процесса;

  2. определять и анализировать точки влияния потоков сопутствующего документооборота на сценарий технологических процессов;

  3. определять ситуации, в которых требуется принятие решения, влияющего на жизненный цикл процесса (например, изменение технологических свойств конечного продукта);

  4. содействовать принятию оптимальных решений при реорганизации технологических процессов;

  5. разрабатывать имитационные модели технологических процессов по принципу «как будет, если...» [14].

IDEF3 имеет прямую взаимосвязь с методологией IDEF0 - каждая функция может быть представлена в виде отдельного процесса средствами IDEF3. Но функциональное моделирование в IDEF3 отличается от моделирования в IDEF0 и DFD, тем что она отражает функции системы во временной последовательности их осуществления.
