Нам предстоит создать чертеж двери, которая ведет из детской в коридор. Здесь мы сталкиваемся с несколькими проблемами. Во-первых, этот дверной проем шире (800 мм), чем дверной проем, ведущий в кабинет (700 мм). Во-вторых, дверь, ведущая в коридор, должна открываться внутрь детской, что означает, что она расположена симметрично по отношению к двери кабинета относительно оси X. Наконец, в-третьих, дверь открывается по направлению к правой стене детской, а не к балкону, то есть она расположена симметрично и относительно оси Y. Таким образом, в данном случае нам нужно будет при вставке блока использовать масштабные коэффициенты вдоль осей X и Y, причем не положительные, а отрицательные.
На первый взгляд, значения этих коэффициентов должны составлять – (800/700)= –1.142857. Однако здесь кроется еще одна проблема – если мы вставим блок с таким масштабным коэффициентом, увеличиться не только длина дверного полотна, но и его толщина, что нас не устраивает. Решение заключается в том, чтобы вставить не одну, а две ссылки на блок Дверь 700: первую мы вставим с рассчитанными значением масштабного коэффициента для осей X и Y, а вторую – с этим же значением, но только для оси X, а для оси Y мы используем коэффициент –1. Затем мы с помощью инструмента Расчленить расчленим оба блока, удалим два лишних объекта и преобразуем полученный чертеж двери в блок Дверь 800.
54. Запустите инструмент Вставить блок панели инструментов Черчение. Убедитесь в открывшемся окне Вставка блока в том, что установлены все три флажка Указать на экране, щелкните на кнопке OK для закрытия диалогового окна Вставка блока и начала вставки блока.

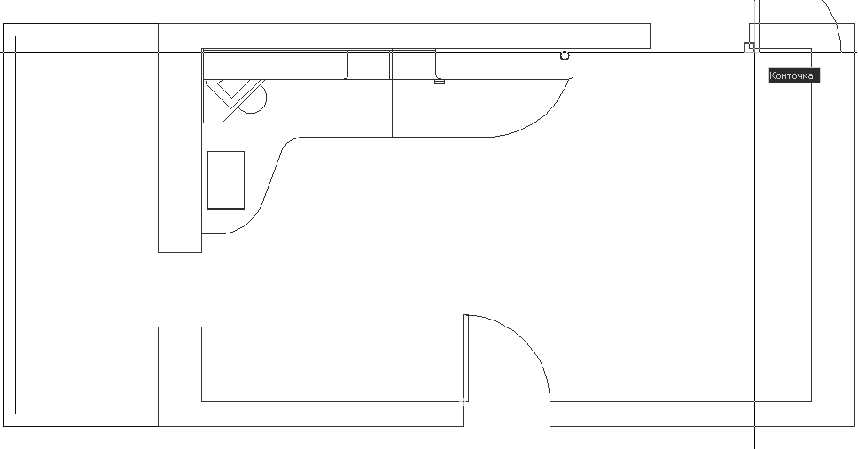

55. В качестве точки вставки выберите нижнюю точку правой вертикальной линии дверного проема, ведущего из детской в коридор (рис. 7.14).
56. В ответ на приглашение AutoCAD задать масштабный коэффициент по оси X введите в командном окне -1.142857, а затем нажмите Enter для того, чтобы использовать это же значение масштабного коэффициента по оси Y.
57. Еще раз нажмите Enter для принятия предложенного по умолчанию значения угла поворота 0°. Блок появится на чертеже, заняв нужное положение.
58. Повторите пп. 54-57, введя в качестве масштабного коэффициента по оси X значение -1, а в качестве масштабного коэффициента по оси Y – уже использовавшееся выше значение -1.142857. После задания нулевого угла поворота второй блок также появится на чертеже в нужном положении, но с недостаточной шириной.
59. Увеличьте масштаб изображения так, чтобы хорошо видеть все элементы обоих блоков (рис. 7.15). чтобы не только создать определение блока, но сразу преобразовать имеющиеся элементы чертежа в ссылку на этот блок.)

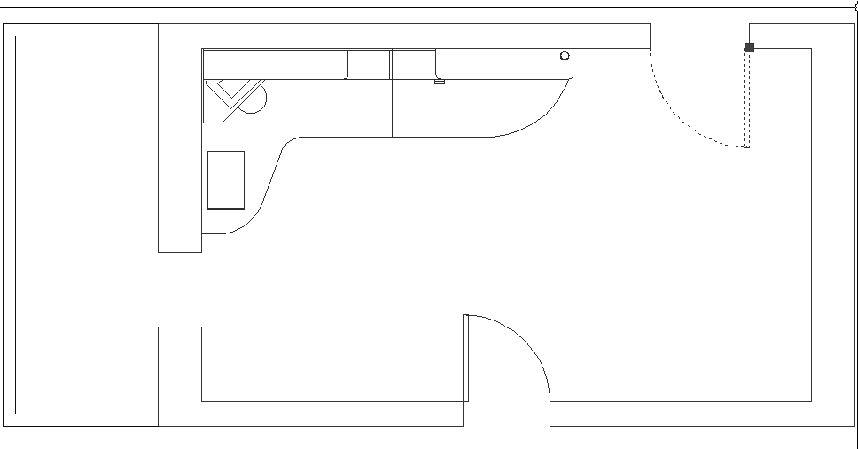

60. Убедитесь в том, что чертеж двери шириной 800 мм представляет собой блок, щелкнув на любом из его элементов (рис. 7.16).
61. Выделите оба блока, щелкнув на них мышью или воспользовавшись пересекающей рамкой, а затем запустите инструмент Расчленить
62. AutoCAD сообщит в командном окне о том, что 2 объекта были расчленены. Удалите дугу, которая «не дотягивает» до дверного проема, а также более широкий прямоугольник, а затем восстановите предыдущий масштаб просмотра.
63. Воспользуйтесь инструментом Создать блок для создания определения блока Дверь 800 из двух оставшихся элементов чертежа двери шириной 800 мм. (В этот раз выберите в окне Описание блока
переключатель Преобразовать в блок,
Используя подобную методику, самостоятельно вставьте ссылку на блок Дверь 800 в проем, ведущий на балкон. В качестве точки вставки используйте середину нижней горизонтальной линии проема. Поскольку дверь должна открываться внутрь детской, а ее ширина составляет 600 мм, при первой вставке
используйте масштабный коэффициент по оси X, равный 0.75 (600/800 = 0.75), по оси Y – коэффициент, равный –0.75, и угол поворота, равный -90.
При вставке второго экземпляра оставьте параметры такими же, за исключением коэффициента масштабирования по оси X, который должен быть равным 1.

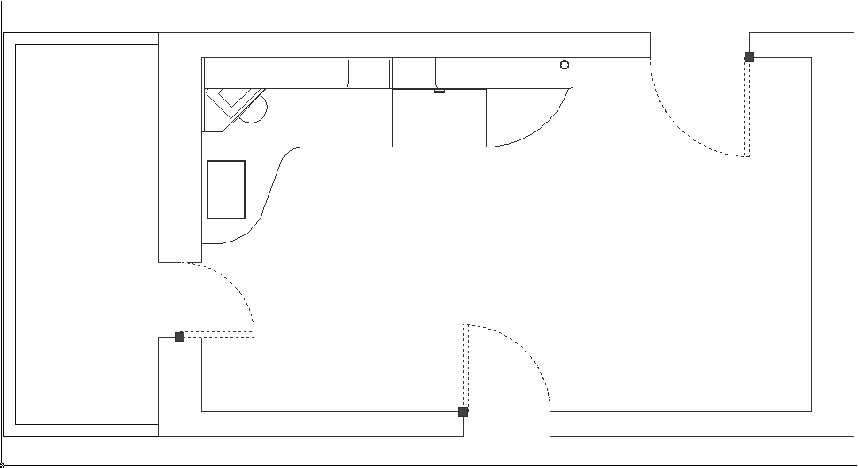

Затем, увеличив масштаб просмотра, расчлените блоки, удалите большую дугу и прямоугольник меньшей толщины, а затем восстановите предыдущий масштаб и создайте определение блока Дверь 600, применив при создании режим Преобразовать в блок. Полученный результат должен быть таким, как показано на рис. 7.17.
