В AutoCAD существует немного инструментов, которые можно запустить лишь из командного окна. К этим немногочисленным инструментам относится и команда Группа – для нее нет ни команды в меню AutoCAD, ни кнопки панели инструментов.
1. Откройте чертеж 2013-Work0637.dwg, а затем сохраните его в файле с именем Work071.dwg.
2. В данный момент должен быть текущим единственный размороженный слой Вид сверху. Если это не так, назначьте его текущим и заморозьте остальные слои.
3. Введите в командном окне команду Группа или ее псевдоним г. На экране появится диалоговое окно Группы объектов.
4. Введите в строке Имя группы в качестве имени группы Сканер, а затем щелкните на кнопке Новая окна Группы объектов.

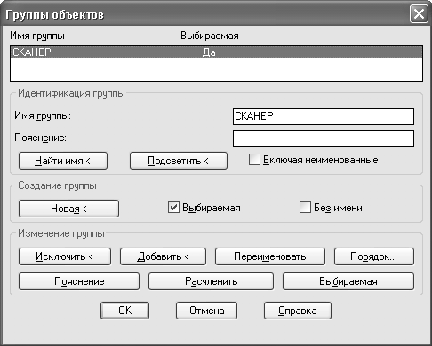

5. Окно Группы объектов на время закроется, указатель-перекрестие примет форму отмечающего указателя, а AutoCAD в командном окне предложит выбрать объекты, подлежащие объединению в группу. Охватите рамкой выделения все линии, представляющие на чертеже сканер, а затем нажмите Enter для завершения выбора. На экране снова появится диалоговое окно Группы объектов с именем одной группы СКАНЕР (рис. 7.1).
6. Установите флажок Включая неименованные. Содержимое окна от этого не изменится, поскольку на чертеже имеется лишь одна именованная группа СКАНЕР.
7. Щелкните на кнопке OK для закрытия окна Группы объектов.
8. Щелкните на любом элемента чертежа сканера – тут же будут выделены все остальные элементы, объединенные в группу.
