Руководствуясь рис. 6.1 и 6.32, мы можем продолжить создание чертежей объектов, находящихся на последующих слоях.
118. Разморозьте слой Высота 1188.
119. Выделите все объекты, отображаемые на экране, и скопируйте их на замороженный слой Высота 1036.
120. Разморозьте и назначьте текущим слой Высота 1036, а слои Высота 758 и Высота 1188 заморозьте.
121. Используя объектную привязку, начертите прямоугольник, ширина которого равна ширине полочки левой стойки для компакт-дисков, а высота – 18 мм. Этот прямоугольник будет представлять на чертеже заднюю стенку левой стойки для компакт-дисков.

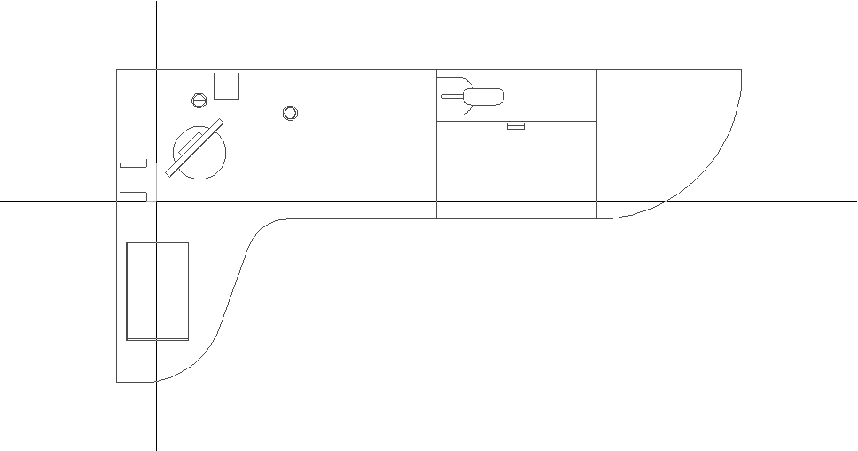

122. Начертите второй прямоугольник шириной 18 мм и высотой 150 мм (см. рис. 6.32), который будет представлять на чертеже боковую стенку левой стойки (рис. 6.41).

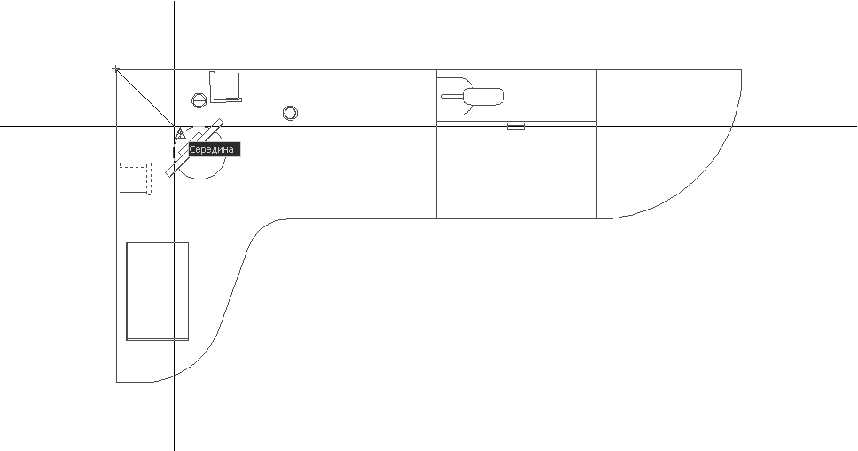

123. Используя в качестве оси симметрии точки, находящиеся в левом верхнем углу контура столешницы и посредине меньшей дуги контура подставки дисплея (рис. 6.42), создайте зеркальные копии задней и боковой стенок левой стойки. Тем самым будут получены задняя и боковая стенки правой стойки.
124. Руководствуясь рис. 6.32, создайте три прямоугольника, обозначающих левую боковую (18 ??600 мм), заднюю (1518 ??18 мм) и правую боковую (18 ??232 мм) стенки рабочего места старшеклассника. (Задавая относительные координаты, учитывайте, в какую сторону в AutoCAD откладываются положительные значения координат X и Y.)

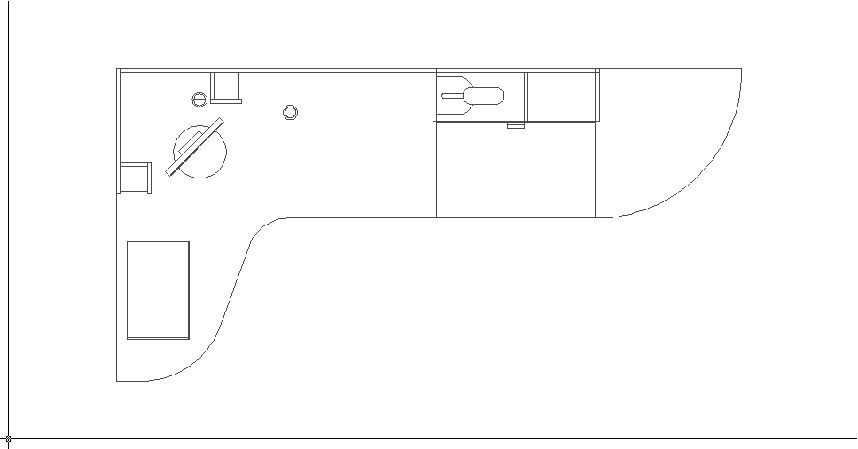

125. Скопируйте только что созданный прямоугольник, бозначающий правую боковую стенку рабочего место старшеклассника, вправо сначала на 438 мм, а затем – на 782 мм. Используя объектную привязку, создайте прямоугольник, который будет представлять на чертеже заднюю стенку полок парты. Результат, который должен быть получен после выполнения пп. 7 и 8, представлен на рис. 6.43.

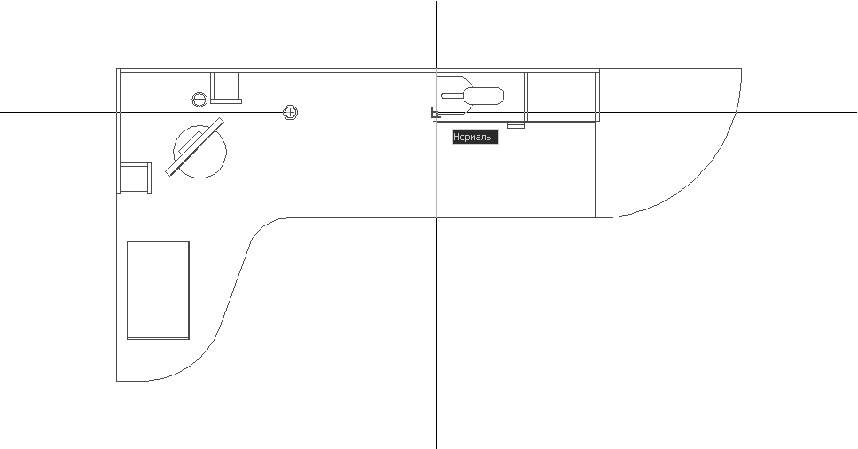

126. В ответ на приглашение задать расстояние смещения выберите центр опоры с помощью режима привязки Центр. Затем щелкните на кнопке Нормаль панели инструментов Объектная привязка и выберите точку, которая находится на пересечении левой границы контура крышки парты и перпендикуляра, проведенного к этой границе из центра опоры (рис. 6.44).
127. В ответ на приглашение AutoCAD выбрать объект, подлежащий смещению, щелкните на только что использовавшейся для выбора точки падения перпендикуляра левой границе контура крышки парты, а затем сместите ее влево. Если вы правильно задали расстояние смещения, то смещенная линия пройдет точно через центр опоры.
128. Завершите команду Подобие, а затем снова сместите только что созданную вертикальную линию влево на 40 мм, после чего удалите промежуточную линию, созданную в п. 127.
130. Сместите вниз на 250 мм (232 + 18 = 252 мм) верхнюю горизонтальную линию контура столешницы (проще всего выбрать ее правой части рабочей зоны, где она не перекрыта контурами задних стенок).
Нам осталось лишь «рассечь» дисплей и лампу. Однако давайте поразмыслим – а стоит ли это делать? Действительно, вернувшись к рис. 6.1, можно прийти к выводу о том, что номенклатура слоев верхней части рабочей зоны выбрана не очень удачно. В частности, если слой Высота 1036 заменить слоем Высота 1090, можно избавиться от необходимости «рассечения» дисплея и поскольку он будет отличаться от слоя Высота 1090 только отсутствием лампы и вертикальной средней стенки полки парты (она, как и лампа, будет скрыта верхней горизонтальной полкой). Таким образом, этот слой мы можем удалить.
Далее, слой Высота 1358 также выбран неудачно, поскольку для создания этого слоя нам придется «рассекать» принтер. Кроме того, он отличается от слоя Высота 1276 только тем, что на последнем отсутствует контур «рассеченного» принтера. Таким образом, слои Высота 1358 и Высота 1276 можно объединить в один слой, причем содержащиеся на нем объекты должны соответствовать виду сверху на рабочую зону, созданному на такой высоте, на которой принтер будет виден полностью, например, на высоте 1495 мм от уровня пола.
Давайте внесем все перечисленные выше изменения в номенклатуру слоев чертежа.
131. Щелкните на кнопке Диспетчер свойств слоев
132. В открывшемся диалоговом окне Диспетчер свойств слоев должен быть выделен текущий слой Высота 1036. Щелкните на названии слоя или нажмите F2. Вместо названия появится строка ввода, позволяя вам переименовать слой (рис. 6.46).
133. Переименуйте слой Высота 1036 в Высота 1090 и нажмите Enter.
134. Проделайте те же операции для слоя Высота 1358, переименовав его в Высота 1495.
135. Щелкните на кнопке OK для закрытия диалогового окна Диспетчер свойств слоев. Обратите внимание на содержимое списка свойств слоев на панели Слои – теперь в нем показано, что текущим слоем является слой Высота 1090.
136. Снова откройте диалоговое окно Диспетчер свойств слоев и выделите в списке слоев слой Высота 1276, а затем щелкните на кнопке Удалить слой , находящейся над списком слоев.
137. На пиктограмме слоя появится изображение красного крестика. Это означает, что слой помечен для удаления, но пока еще не удален. Кроме того, пиктограммы слоев Высота 622 и Высота 1495 станут блеклыми.
Это означает, что на данных слоях нет ни одного объекта. Если со слоем Высота 1495 все ясно – мы еще до него не дошли, то слой Высота 622 мы пропустили, поскольку его содержимое не представляет ничего интересного (все находящиеся на нем объекты имеются на других слоях).
138. Выделите слой Высота 1188 и щелкните на кнопке Удалить слой В этот раз на пиктограмме слоя изображение красного крестика не появится – вместо этого AutoCAD откроет окно сообщения (рис. 6.47). Смысл этого сообщения сводится к тому, что AutoCAD не позволяет удалять нулевой слой и специальный слой Defpoints; слой, являющийся текущим; слои, определенные во внешних ссылках; слои, на которых имеется хотя бы один объект. Последнее как раз и относится к слою Высота 1188, поскольку на нем имеются созданные нами ранее объекты.
139. Щелкните на кнопке OK для закрытия окна сообщения, а затем выделите слой Высота 622 и пометьте его для удаления, щелкнув на кнопке Удалить слой.
140. Щелкните на кнопке Применить диалогового окна Диспетчер свойств слоев. Помеченные к удалению слои Высота 1276 и Высота 622 будут удалены из списка слоев.
141. Разморозьте слой Высота 1188, назначьте его текущим, а затем заморозьте слой Высота 1090 и щелкните на кнопке OK для закрытия диалогового окна Диспетчер свойств слоев.
142. Выделите все объекты слоя Высота 1188 и удалите их.
143. Снова откройте диалоговое окно Диспетчер свойств слоев назначьте текущим слой Высота 1495, а слой Высота 1188 переименуйте в слой Вид сверху (вскоре нам этот слой понадобится).
144. Щелкните на кнопке OK для закрытия диалогового окна Диспетчер свойств слоев
6.3.7. Завершение создания слоев
Теперь, когда мы навели порядок в номенклатуре слоев, вы можете приступить к завершению работы над двумя оставшимися слоями: Высота 1495 и Вид сверху
145. Сначала скопируйте все объекты слоя Высота 1090 на слой Высота 1495.
146. Заморозив слой Высота 1090, удалите лишние объекты (элементы чертежа лампы, контур средней вертикальной стенки полки парты, контуры задних стенок и полочек стоек для компакт дисков).

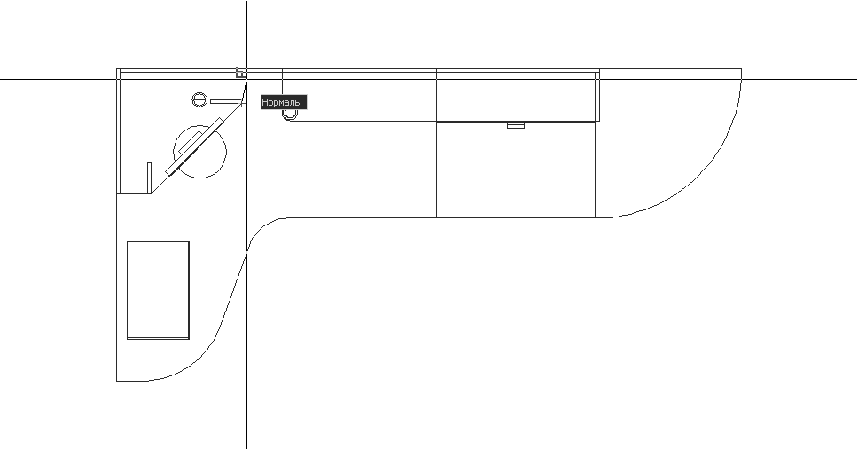

147. Создайте линию контура полки под принтер, используя привязку к оконечным точкам боковой стенки рабочего места старшеклассника и боковых стенок стоек для компакт-дисков, а также к точке падения перпендикуляра (рис. 6.50), после чего удалите контуры боковых стенок стоек для компакт-дисков.
148. Удалите те элементы чертежа дисплея, которые должны быть скрыты полкой под принтер (для отсечения прямоугольника, представляющего корпус экрана, используйте инструмент Обрезать.

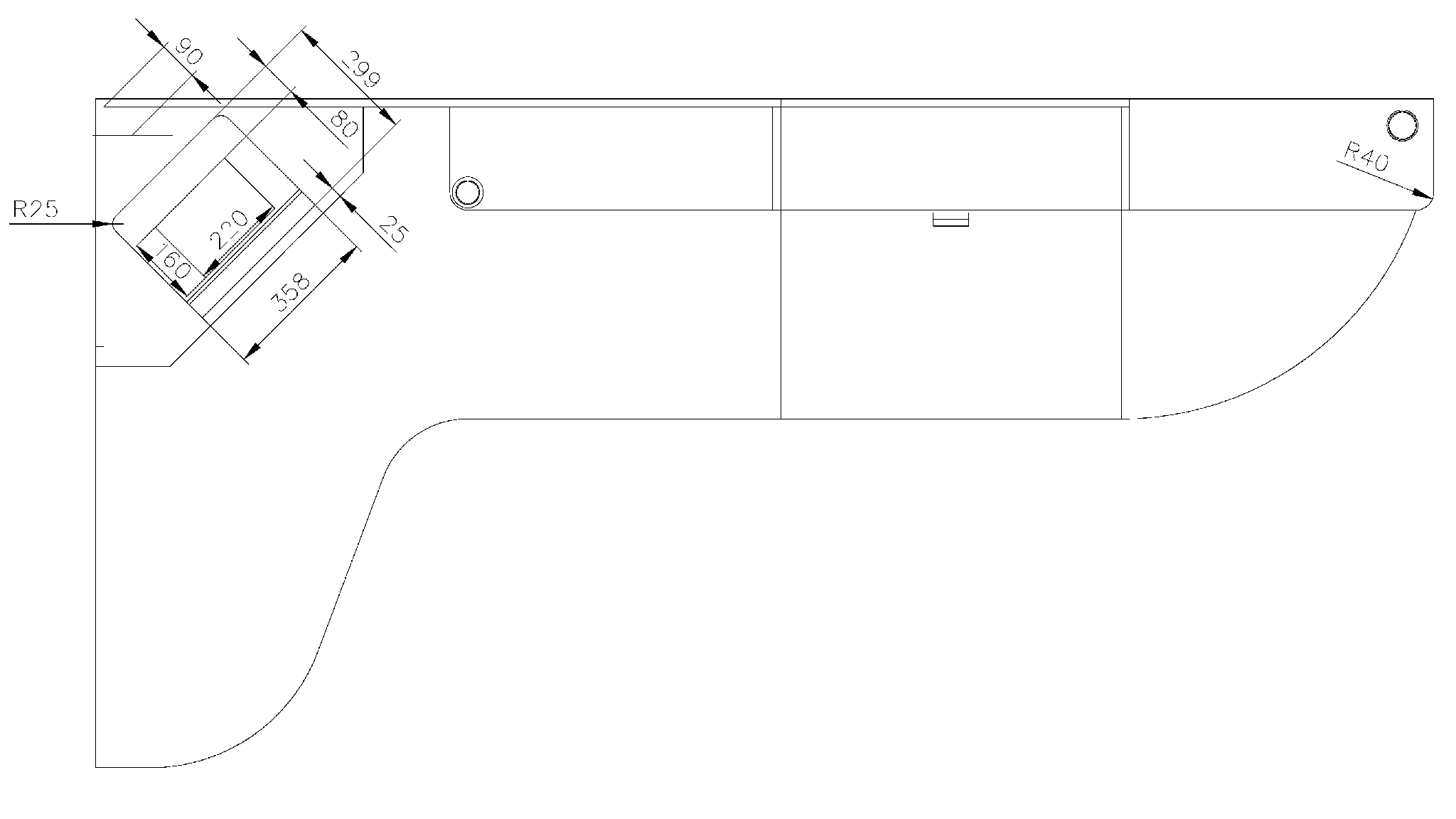

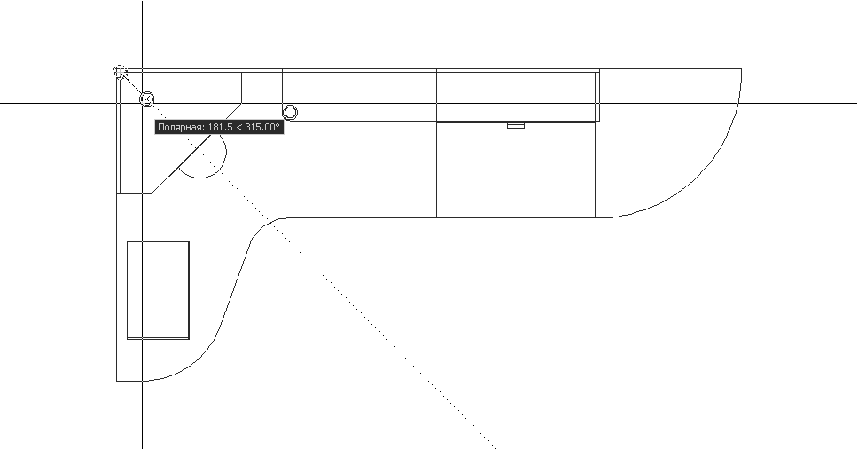

149. Включите режим ОТС_ПОЛЯР, предварительно изменив значение угла отслеживания полярных углов на 45°, а затем переместите с помощью команды Перенести чертеж заглушки, скопированный со слоя Высота 1090, в точку, которая находится на расстоянии 90 мм ниже и правее левого внутреннего угла рабочей зоны (см. рис. 6.48 – точка обозначена перекрестием). Сначала переместите чертеж в исходную точку, которая находится в левом внутреннем углу рабочей зоны, а затем, снова запустив команду Перенести – в заданную точку (добившись нужного направления смещения, как показано на рис. 6.51, введите в командном окне 90).

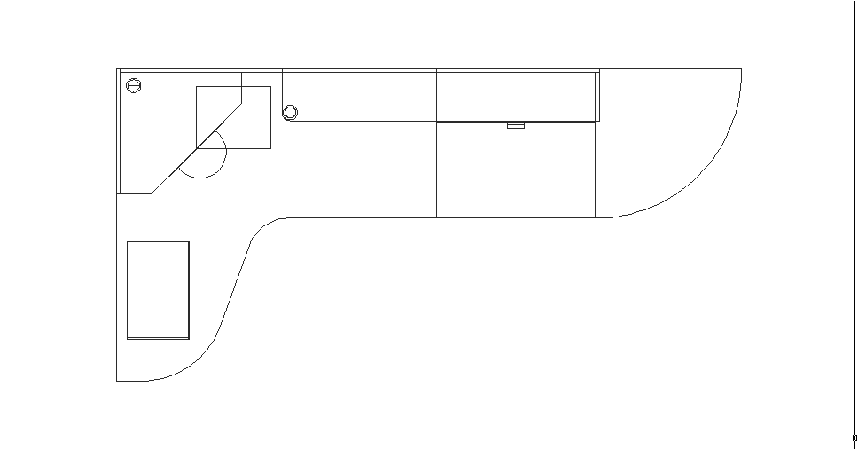

150. Создайте с помощью инструмента Прямоугольник и относительных координат @358,299 (см. рис. 6.48) наружный контур принтера, расположив его левый нижний угол в средней точке диагональной части полки для принтера (рис. 6.52).
151. Создайте внутри контура принтера контур выемки для бумаги в виде прямоугольника размером 220 ??160 мм. Затем с помощью команды Перенести переместите его так, чтобы он находился по вертикали на 80 мм ниже верхней линии контура принтера, а по горизонтали – посредине контура принтера (см. рис. 6.48).

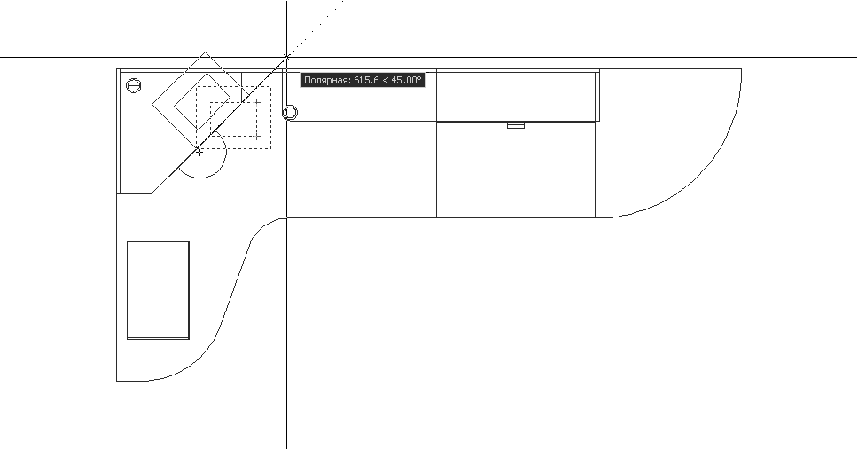

152. Разверните с помощью инструмента Повернуть оба объекта вокруг точки, которая находится в левом нижнем углу контура принтера, на 45° (рис. 6.53), а затем сместите с помощью инструмента Переместить эти объекты влево и вниз вдоль диагональной части полки для принтера на половину длины контура принтера.

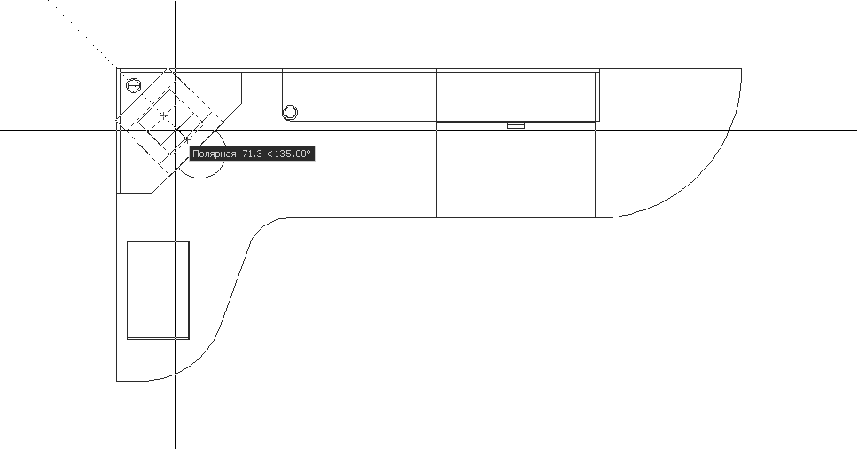

153. Снова запустите команду Перенести и сместите влево и вверх оба прямоугольника, используя в качестве базовой произвольную точку одного из объектов. Как только AutoCAD в режиме ОТС_ПОЛЯР распознает угол 135° (рис. 6.54), введите в командном окне расстояние смещения 25 (см. рис. 6.48).
154. Выполните сопряжение левого и правого верхних углов наружного контура принтера с радиусом 25 мм, как показано на рис. 6.48. Прямоугольник представляет собой полилинию, но пусть вас это обстоятельство не смущает – выбирайте оба сопрягаемых сегмента так, словно они являются обычными линиями. Как только вы щелкните на обоих сегментах, команда Сопряжение выполнит их сопряжение с заданным радиусом.

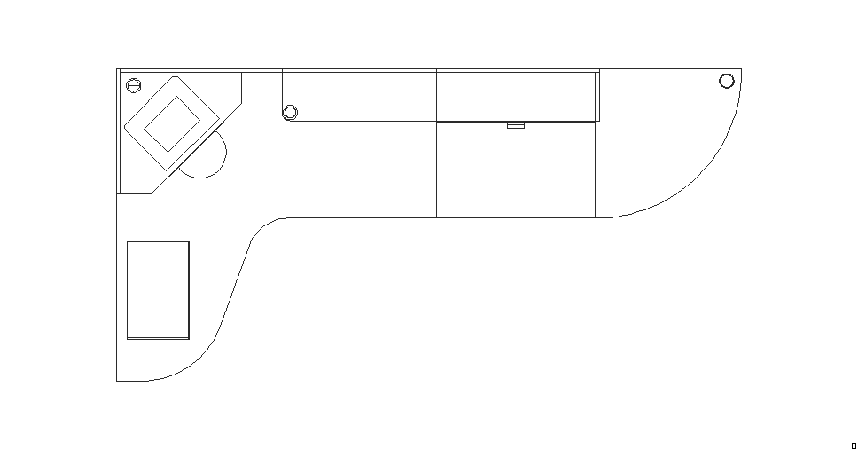

155. Разморозьте слой Высота 720 и скопируйте чертеж основной опоры на слой Высота 1495, после чего снова заморозьте слой Высота 720. На этом создание объектов слоя Высота 1495 завершено (рис. 6.55).

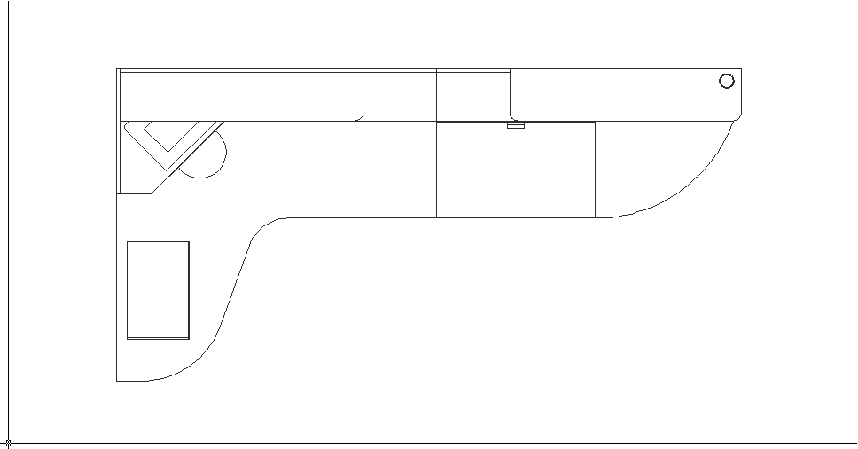

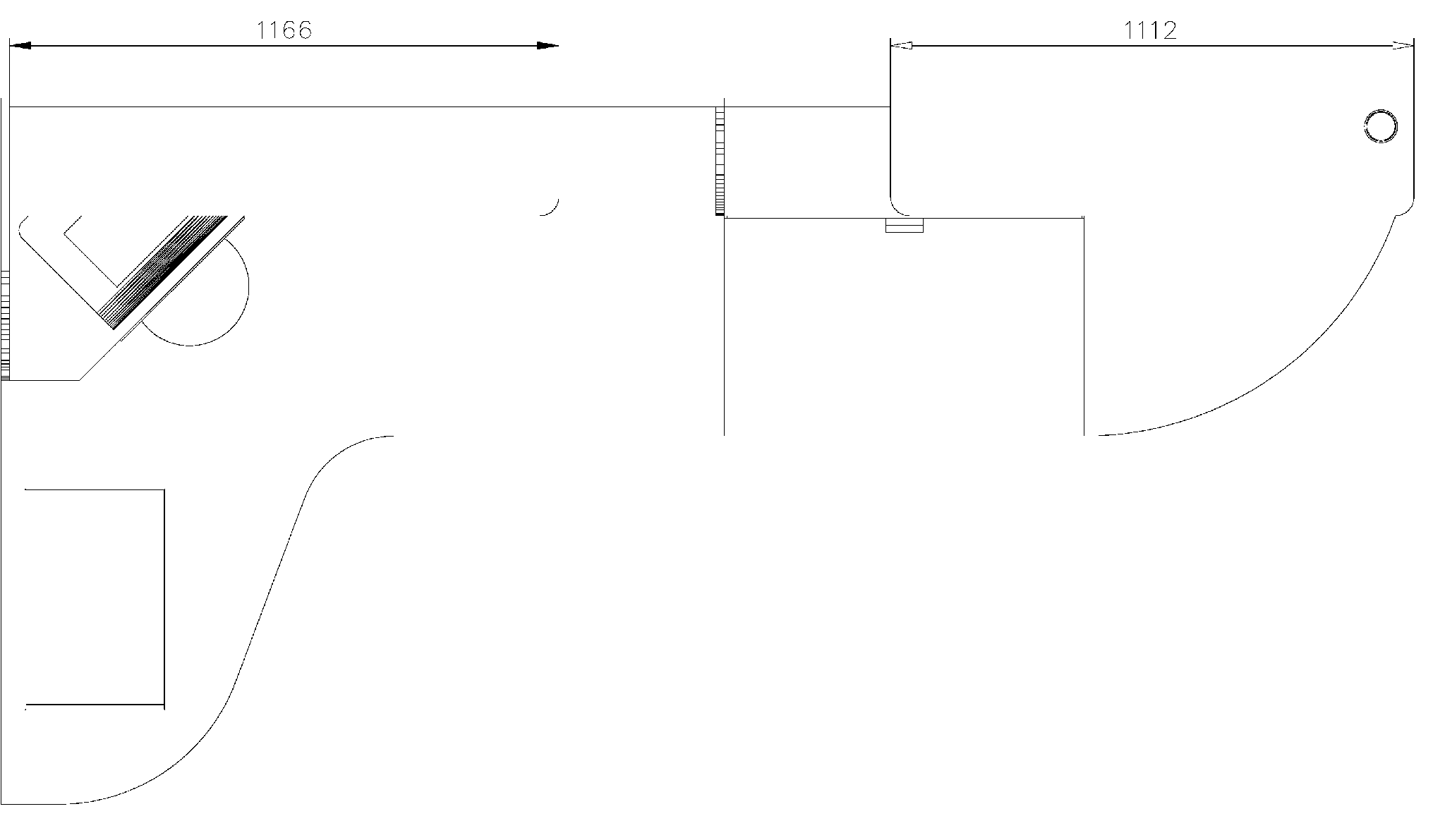

156. Для получения чертежа, показанного на рис. 6.56, нужно скопировать все объекты со слоя Высота 1495 на слой Вид сверху, удалить лишние объекты, а затем, руководствуясь рис. 6.49, применить смещение линий на заданные расстояния, растяжение горизонтальных линий, их сопряжение с вертикальными с радиусом 40 мм, а также отсечение ненужных элементов, которые должны быть скрыты верхними полками.
Ну, вот мы и закончили создание всех слоев. Как вы убедились, слои
AutoCAD – это очень удобный инструмент, без использования которого создать сложный чертеж было бы очень сложно. Можете, например, разморозить все слои и посмотреть, какое нагромождение линий мы получили бы, если бы попытались обозначить все начерченные объекты на одном и том же чертеже без использования слоев.
157. Заморозив все слои, кроме слоя Вид сверху, сохраните текущее состояние чертежа в файле Work0637.dwg.
