Проанализировав рис. 6.23, можно придти к выводу о том, что на нашем чертеже имеются три проблемные зоны:
«прозрачная» подставка под клавиатуру;
«прозрачный» порожек;
отсутствующая нижняя горизонтальная линия контура боковой стенки рабочей зоны.
Последняя проблемная зона, конечно же, по-настоящему проблемной не является, поэтому мы на ней даже не будем останавливаться.
60. Однако прежде чем устранять остальные проблемы, разморозьте слой СБлок Н. Как только контур системного блока появится на чертеже, вы поймете, что у нас стало на одну проблемную зону больше.
61. Измените с помощью инструмента Окно зумирования масштаб изображения так, чтобы контур системного блока занимал почти всю область черчения. Как вы помните, мы создали еще один слой СБлок П, на котором должны находиться те части контура системного блока, которые скрыты другими объектами чертежа (подставка под клавиатуру и крышка системного блока). Это означает, что нам нужно скопировать объекты слоя СБлок Н на слой СБлок П.
62. Выделите все элементы, образующие контур системного блока (5 отрезков и 2 дуги) любым удобным для вас способом (например, последовательно щелкните на каждом из элементов).
63. Щелкните на кнопке Копировать объекты в новый слой
64. AutoCAD предложит выбрать любой объект на том слое, на который мы хотим скопировать выделенные объекты. Поскольку, во_первых, слой СБлок П заморожен, а во_вторых, на нем пока еще нет ни одного объекта, воспользоваться этим предложением вы не сможете. Поэтому включите режим выбора слоя по имени, нажав Enter либо введя в командном окне имя.
65. В списке слоев появившегося диалогового окна Копировать в слой выберите слой СБлок П и щелкните на кнопке OK.
66. AutoCAD сообщит в командном окне о том, что 7 выделенных объектов были скопированы на слой СБлок П и предложит выбрать базовую точку либо завершить работу команды Копиявслои. Поскольку нас в данном случае не интересует копирование объектов со смещением от исходного положения, просто нажмите Enter для завершения команды Копиявслои.
67. Заморозьте слой СБлок Н и разморозьте слой СБлок П. Вы не только убедитесь в том, что на этом слое появился контур системного блока, но и в том, что образующим его объектам был автоматически назначен выбранный при создании этого слоя тип прерывистой (штриховой) линии.

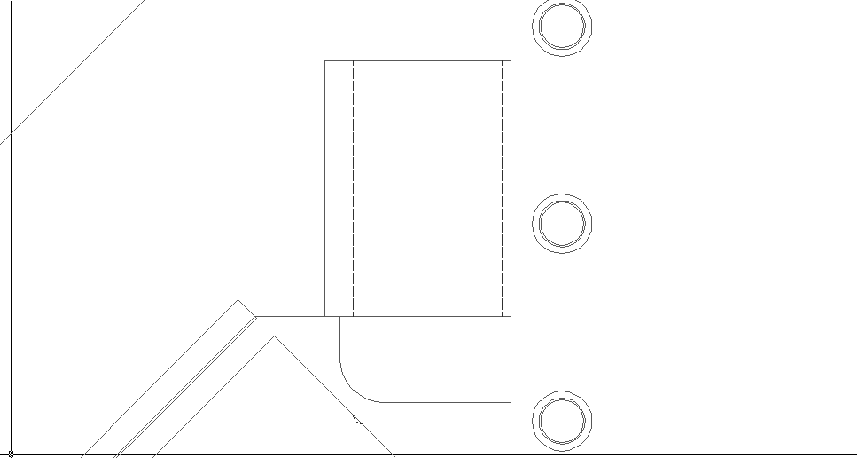

68. Обрежьте все линии контура системного блока, оставив на чертеже лишь те фрагменты, которые представляют границы контура, находящиеся под крышкой тумбы системного блока и клавиатурой (рис. 6.26). Часть объектов можно просто удалить, а часть нужно обрезать, используя две горизонтальные линии контура крышки системного блока в качестве секущих.
69. Заморозьте слой СБлок П и разморозьте слой СБлок Н, а затем удалите левую дугу и обрежьте те части вертикальных линий, которые находятся внутри контура крышки системного блока.

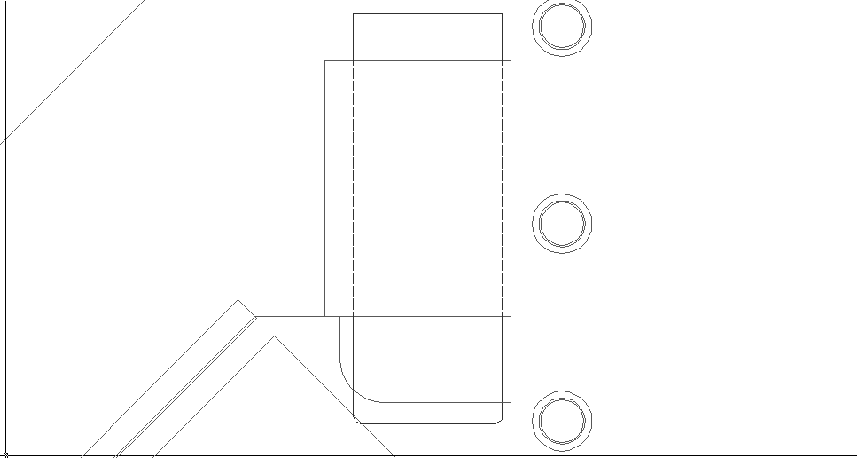

70. Разморозьте слой СБлок П. Теперь объекты обоих слоев дополняют друг друга, образуя контур системного блока, часть элементов которого отображается штриховыми линиями, как это и должно быть при изображении на чертеже объектов, скрытых другими объектами (рис. 6.27).
70. Теперь нужно убрать округленную часть полки тумбы системного блока, которая «видна» сквозь контур «прозрачного» системного блока. Скорее всего, вы уже понимаете, что нужно сделать, поэтому мы не будем детально останавливаться на этой задаче: скопируйте горизонтальный отрезок и дугу полки, пересекающие контур системного блока, на слой Высота 320 (они нам пригодятся в дальнейшем), а затем обрежьте исходные объекты слоя Высота 720, используя вертикальные линии контура системного блока в качестве секущих.
71. Закончив с контуром системного блока, давайте попутно решим еще одну небольшую проблему. Не изменяя масштаба просмотра, щелкните на линии контура нижней угловой полки, которая «видна» сквозь контур «прозрачного порожка» и переместите ее на нулевой слой.
72. Щелкнув на кнопке OK в появившемся окне сообщения о перемещении одного объекта на замороженный слой, восстановите предыдущий масштаб просмотра с помощью инструмента Зумировать предыдущий.
