Помимо списка слоев перемещать выделенные объекты на текущий слой можно с помощью инструмента Cменить на текущий слой панели инструментов Слои II

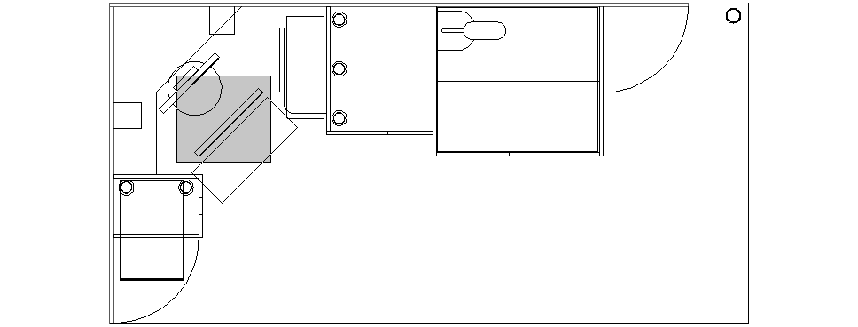

28. Охватите рамкой выделения контур порога, как показано на рис. 6.15. При этом будьте внимательны, чтобы внутри рамки выделения не оказались целиком другие объекты! Если после второго щелчка мышью окажутся выделенными элементы чертежа монитора, нажмите Esc для снятия выделения и повторите все сначала.

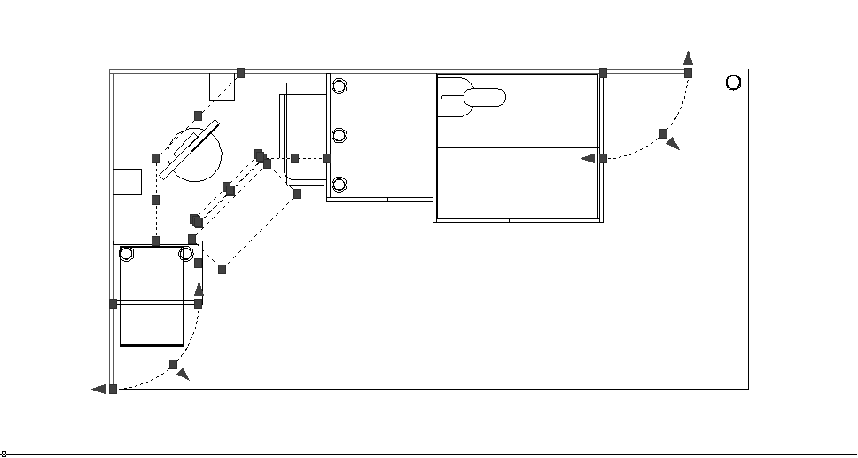

29. Выделив контур порога, щелкните на контуре подставки под клавиатуру, вертикальной и горизонтальной линии нижней угловой полки (с шириной в прямолинейной части 400 мм), вертикальной и диагональной линии верхней угловой полки (с шириной в прямолинейной части 200 мм), а также дугах радиусом 400 мм, обозначающих контуры округленных полок. Объекты чертежа должны иметь вид, представленный на рис. 6.16.
30. Щелкните на кнопке Cменить на текущий слой панели инструментов Слои II. Все 13 выделенных объектов будут перемещены на текущий слой, о чем AutoCAD сообщит вам в командном окне, после чего выделение будет автоматически снято.

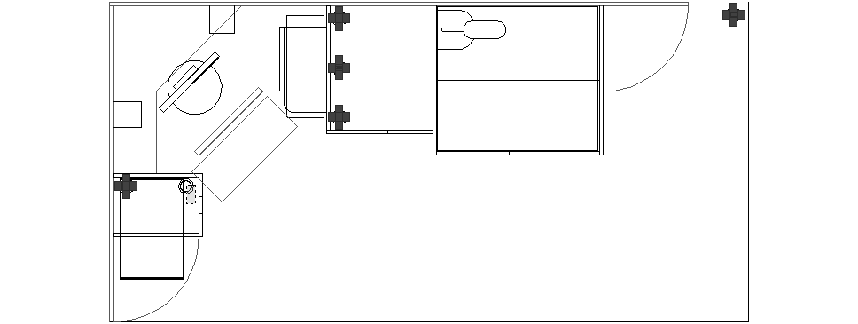

31. Выделите с помощью пересекающей рамки все шесть опор. При выделении выбирайте расположение пересекающей рамки так, чтобы гарантировано пересечь все три окружности, образующих чертеж каждой опоры, но при этом не задеть никаких других объектов, например, как показано на рис. 6.17.
32. Снова воспользовавшись командой Слой, переместите все контуры опор на текущий слой Высота 720. Дальнейший выбор объектов, который должны находиться на слое Высота 720, затруднен, поскольку они закрыты другими объектами. Наконец, некоторые линии, присутствующие на слое Высота 720, нам придется обрезать, чтобы избавиться от эффекта «прозрачности». Однако на других слоях эти линии должны остаться в исходном виде. Для решения всех этих проблем вам нужно научиться управлять видимостью слоев, а также не только перемещать, но и копировать объекты с одного слоя на другой.
