Теперь нужно создать чертежи трех опор большой тумбы, причем в данном случае мы обойдемся вообще без вспомогательных линий.

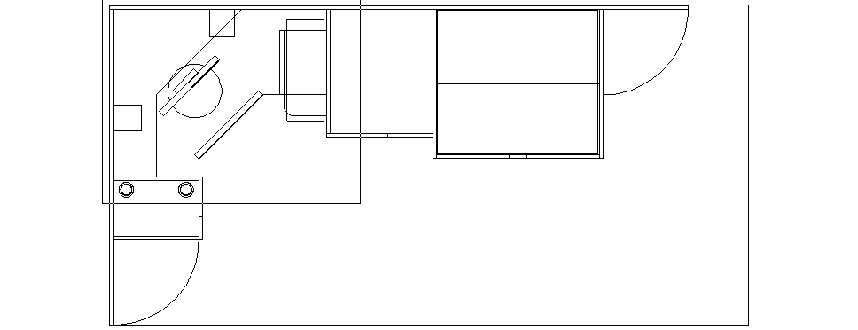

93. Восстановите предыдущий масштаб просмотра, а затем охватите рамкой масштабирования область, показанную на рис. 5.32.
94. Используя рамку выделения или пересекающую рамку, выделите все три окружности, образующие чертеж любой из опор малой тумбы.
95. Запустите инструмент Копировать.
96. В ответ на предложение команды Копировать выбрать базовую точку, включите режим привязки Центр и выберите центральную точку выделенных окружностей.
97. Команда Копировать предложит задать смещение. Включите режим привязки Точка отслеживания, а затем – режим Середина.

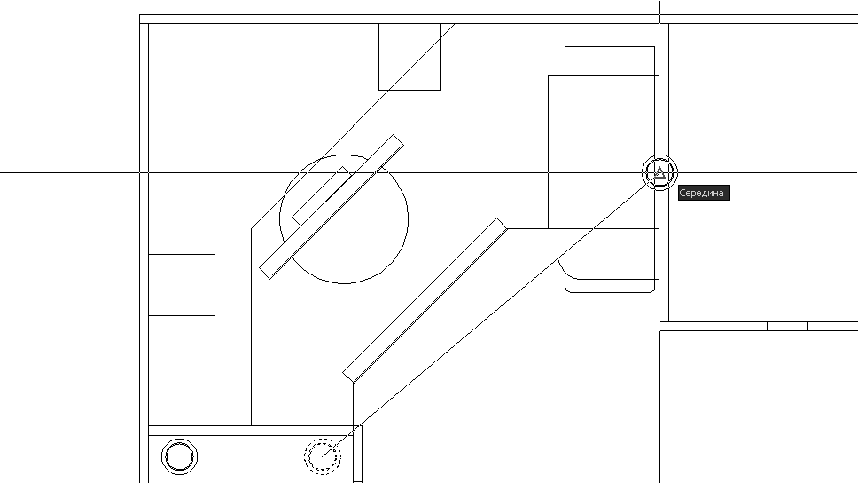

98. Переместите указатель-перекрестие и связанное с ним динамическое изображение копируемых объектов к середине левой боковой стенки большой тумбы. Когда AutoCAD распознает точку, которая находится на левой вертикальной линии соответствующего прямоугольника (рис. 5.33), щелкните для захвата ее координат в качестве базовых для отслеживания объектной привязки.
99. После включения режима временного отслеживания объектной привязки переместите указатель_перекрестие вправо, как показано на рис. 5.34, и введите в командном окне значение смещения от базовой точки, равное 60 мм (см. рис. 5.27).
100. AutoCAD создаст первую копию опоры и предложит задать смещение для создания второй копии. Снова включите режим Точка отслеживания, а затем режим Центр и выберите в качестве базовой центральную точку только что созданной копии опоры.
101. Используя включившийся режим отслеживания объектной привязки, переместите указатель-перекрестие вниз от базовой точки для задания направления копирования, как показано на рис. 5.35, а затем введите в командном окне значение 231, чтобы вставить копию на 231 мм ниже базовой точки (см. рис. 5.27).
102. Повторите операции, описанные в пп. 100 и 101, но в этот раз после включения режима отслеживания объектной привязки перемещайте указатель перекрестие вверх от центральной точки первой копии объекта.
103. Нажмите Enter для завершения команды Копировать.
104. Восстановите предыдущий масштаб просмотра.
