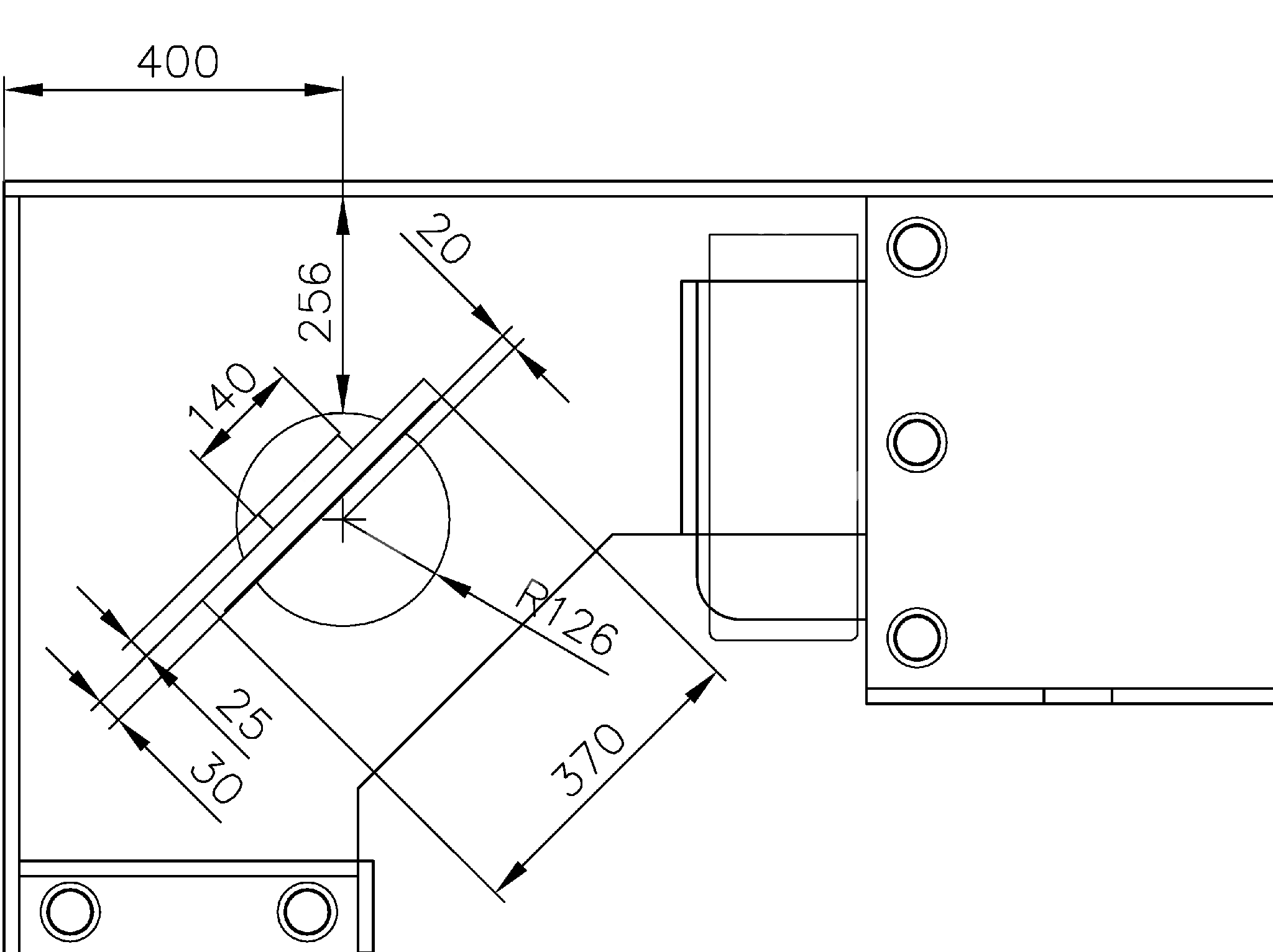

Теперь вам предстоит создать на чертеже изображение дисплея. Как видно из рис. 5.1 и 5.15 (некоторые элементы чертежа на рис. 5.15 не показаны), на виде сверху чертеж дисплея представляет из себя две дуги и три прямоугольника, развернутых относительно горизонтали на 45° (один из них, обозначающий углубление до поверхности экрана в корпусе дисплея, слишком мал, чтобы обозначить его на рис. 5.15).
Если провести соответствующие вычисления, то две нужные дуги можно построить, используя уже знакомый вам инструмент Дуга. Однако в данном случае гораздо проще воспользоваться инструментом создания окружностей Круг, а затем полученную окружность преобразовать в дуги. Вторая проблема состоит в том, что вычерчивать контуры дисплея под углом в 45° не очень удобно. Можно, конечно, воспользоваться режимом ОТС_ПОЛЯР, однако на практике бывает гораздо проще начертить объект в горизонтальном или вертикальном положении, а затем развернуть его на нужный угол. Именно такой метод мы и будем использовать, поскольку он является универсальным (далеко не всегда объекты будут повернуты на угол 45°). Наконец, третья задача, которую нам предстоит решить для создания чертежа дисплея, заключается в том, что нам не к чему привязаться – на чертеже нет ни одной опорной точки, которую мы могли бы использовать для привязки без предварительных подготовительных операций. Поэтому мы начертим дисплей в произвольной точке чертежа, а затем переместим его на нужно место и повернем на заданный угол. Именно так вы и будете часто поступать при черчении в AutoCAD в подобных ситуациях.
39. После выполнения последнего упражнения остался включенным режим ОТС_ПОЛЯР. Щелкните на кнопке-индикаторе ОРТО в строке состояния, чтобы выключить режим ОТС_ПОЛЯР и включить режим ОРТО.
40. Выберите из меню команду Рисование Круг. В открывшемся меню представлены шесть команд, соответствующих различным режимам применения инструмента Круг для построения окружностей. Первые два режима позволяют построить окружность по заданному центру и радиусу или диаметру. Следующие два – по двум или трем точкам. И, наконец, последние два режима основаны на использовании при построении окружности касательных и значения радиуса или только касательных.
41. Поскольку нам известен радиус окружности (126 мм, см. рис. 15.5), выберите из меню Рисование команду Круг Центр, радиус. AutoCAD предложит в командном окне задать координаты центра окружности. Поскольку, как было сказано выше, мы пока не можем привязаться к нужной нам точке, выберите произвольную точку на чертеже (например, включите режим привязки Конточка и выберите точку пересечения угловой и прямолинейной частей полки шириной 200 мм).
42. После задания координат центра окружности AutoCAD будет перемещать вместе с указателем-перекрестием контур будущей окружности. Введите в командном окне значение 126. AutoCAD создаст окружность заданного радиуса, после чего команда круг автоматически завершится.
Теперь вам нужно начертить два прямоугольника, представляющих корпус дисплея и узел его крепления к основанию. Для этого мы воспользуемся инструментом Прямоугольник и уже знакомым вам режимом привязки Точка отслеживания , а также новым режимом привязки Центр.
43. Отключите режим ОРТО, щелкнув на соответствующей кнопке-индикаторе в строке состояния.
44. Запустите инструмент Прямоугольник. В ответ на приглашение AutoCAD задать координаты первой точки щелкните на кнопке Точка отслеживания, а затем – на кнопке Центр.
45. Переместите указатель-перекрестие в центр окружности и, когда AutoCAD распознает его, о чем вы узнаете по появлению маркера объектной привязки в виде небольшой окружности с центром, совпадающим с центром выбранной окружности, щелкните для захвата этой точки в качестве базовой.

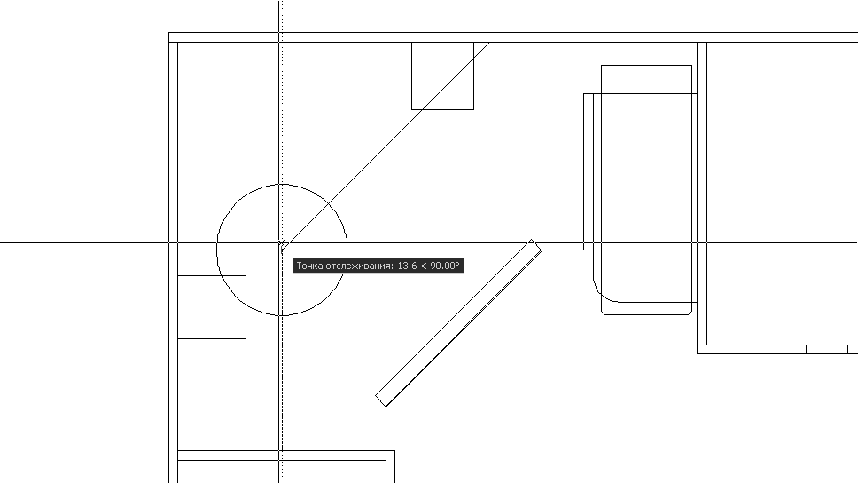

46. Переместите указатель-перекрестие вверх. Как только AutoCAD распознает направление (рис. 5.17), введите в командном окне 20, поскольку прямоугольник, представляющий корпус дисплея, находится над центром окружности выше на 20 мм (см. рис. 5.15).
47. AutoCAD предложит ввести координаты второй точки. Введите в командном окне @370,30 (см. рис. 5.15). На чертеже появится прямоугольник, а команда Прямоугольник автоматически завершится.
48. Нажмите Enter для повторного запуска команды Прямоугольник, но в этот раз запустите режим привязки Середина.

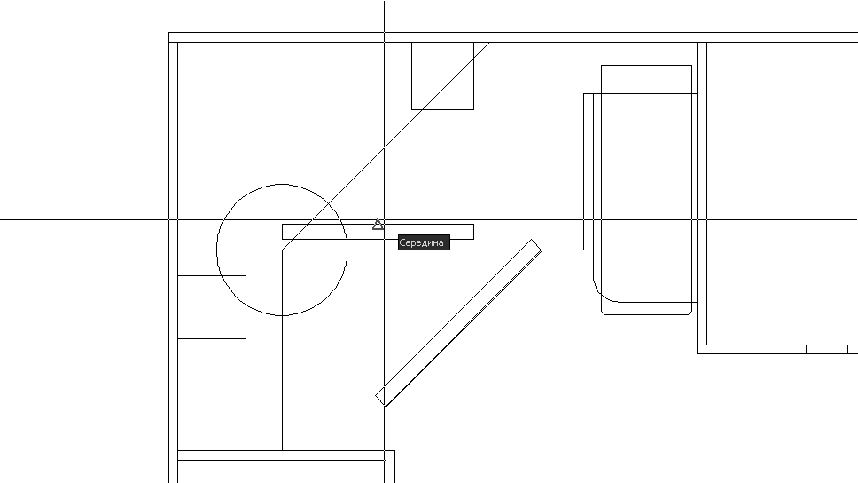

49. Переместите указатель-перекрестие к середине верхней линии только что созданного прямоугольника и, как только AutoCAD распознает среднюю точку отрезка (рис. 5.18), щелкните для захвата ее координат.
50. В ответ на приглашение задать координаты второй точки введите @140,25 (см. рис. 5.15). Второй прямоугольник будет начерчен, а выполнение команды Прямоугольник снова автоматически завершится.
51. Повторите пп. 48-50, но в этот раз выберите в режиме привязки Середина середину нижней линии первого прямоугольника, а в ответ напредложение задать координаты второй точки введите @350,2.5. Созданный прямоугольник не показан на рис. 5.15 из_за своей малой толщины, но он нам понадобиться в последствии, поскольку он представляет на чертеже экран дисплея.
