Инструмент Сопряжение выполняет сопряжение углов, образованных двумя линиями. Радиус сопряжения может быть произвольным. Но в нашем случае нас интересует сопряжение с радиусом 0 единиц, то есть соединение линий под углом без округления. Это позволит нам убрать лишние линии, образованные пересечением внутренних контуров боковых стенок тумбы.

76. Запустите инструмент Сопряжение, щелкнув на кнопке Сопряжение панели Изменить или выбрав из меню команду Редактировать ??Сопряжение либо введя в командном окне команду Сопряжение или просто соп.

77. В командном окне появится сообщение о текущих параметрах команды Сопряжение: режим отсечения лишних линий (Режим = С обрезкой  и сопряжение линий с радиусом 0 единиц (Радиус сопряжения = 0.0000. Эти параметры нас вполне устраивают, поэтому просто подведите отмечающий указатель к местам, и щелкните сначала на правой внутренней вертикальной линии, а затем на верхней внутренней горизонтальной линии.

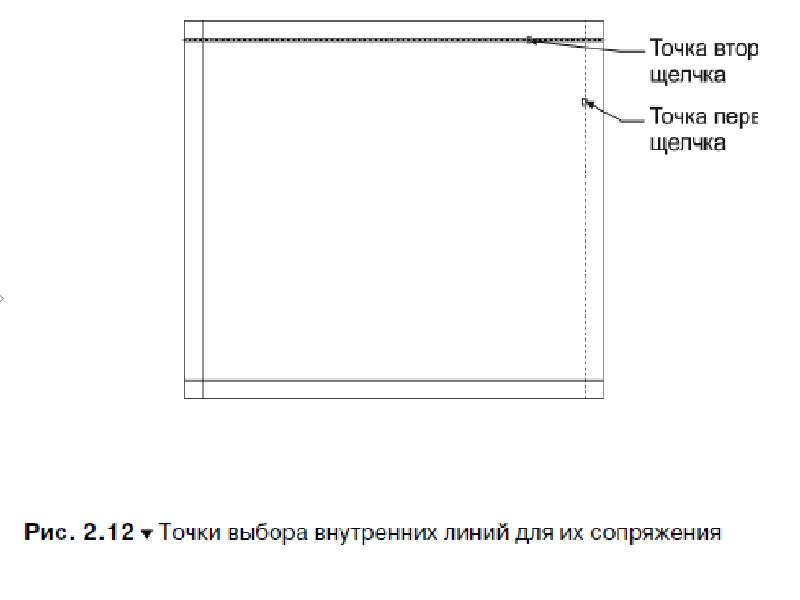

Рисунок 3.14. Точки выбора внутренних линий для их сопряжения

Как только вы щелкните на второй линии, они будут сопряжены с нулевым радиусом, в результате чего эти линии образуют прямой угол, а работа инструмента Сопряжение автоматически завершится.

78. Нажмите Enter для повторного запуска команды Сопряжение. Выполнив сопряжение двух следующих линий, снова запустите инструмент Сопряжение и продолжайте его применять до тех пор, пока не закончите сопряжение всех углов.
