23. Выберите из меню команду Файл ??Закрыть для закрытия текущего чертежа. Вместе с документом закроются также панели инструментов и командное окно, а в меню останется лишь несколько команд.
24. Выберите из меню команду Файл ??Создать. На экране снова появятся панели инструментов и командное окно, но, прежде чем создать новый документ, AutoCAD предложит вам выбрать шаблон для этого документа с помощью диалогового окна Выбор шаблона
Шаблон – это обычный документ AutoCAD, но с расширением не DWG, а DWT.
25. Шаблоны AutoCAD подобны шаблонам Microsoft Office Word – в них также хранятся все настройки, необходимые пользователю. В частности, в шаблоне можно задать тип используемой системы единиц (метрическая или английская), создать стандартные рамки и основные надписи, определить стандартные слои, стили размеров и текста, а также другие элементы.
26. Мы будем использовать стандартный шаблон AutoCAD для метрической системы, который называется acadiso.dwt. Выберите этот шаблон, и щелкните на кнопке Открыть диалогового окна Выбор шаблона для создания нового документа на основе этого шаблона.
27. Убедитесь в том, что в левой части окна AutoCAD находятся панели инструментов Черчение и Изменить, а в верхней – панель Standard.

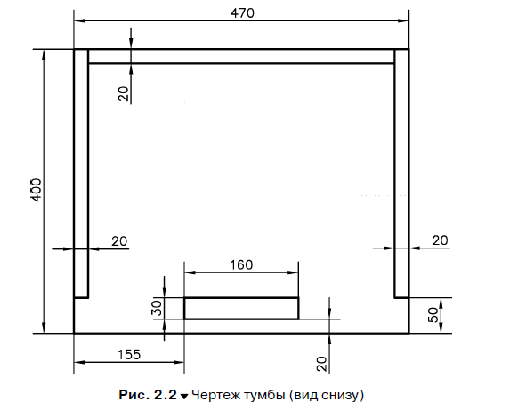

28. Щелкните на кнопке Отрезок, которая находится в верхней части панели Черчение.
29. Теперь обратите внимание на командное окно. В нем вы увидите, во_первых, что была автоматически запущена команда Отрезок: _line, а во_вторых, что AutoCAD ожидает, что вы зададите координаты начальной точки отрезка (Первая точка:).
30. Переместите указатель в область черчения и щелкните в произвольной точке этой области, тем самым задав ее в качестве первой точки отрезка.
31. Переместите указатель от выбранной точки, и вы увидите так называемую «резиновую» линию (rubber line), с помощью которой эта точка будет связана с указателем. При перемещении указателя «резиновая» линия автоматически меняет направление и длину.
32. Снова обратите внимание на командное окно. Текст в нем изменился (Следующая точка или [Отменить]:, поскольку AutoCAD ожидает, что вы зададите координаты второй точки отрезка.
33. Продолжайте перемещать указатель по экрану и выбирать точки в области черчения. Тем самым вы будете добавлять новые отрезки к ломаной линии. Обратите внимание, что в командном окне после выбора очередной точки снова и снова повторяется запрос: Следующая точка или [Замкнуть/Отменить]:
34. Для завершения работы с инструментом Отрезок после создания нескольких отрезков ломаной щелкните правой кнопкой мыши (МП) и выберите из появившегося контекстного меню команду Ввод или просто нажмите Enter. Это приведет к тому, что отрезок ломаной, созданный последним, «оторвется» от указателя-перекрестия и создание ломаной на этом будет закончено.
35. Снова взглянув на командное окно, вы увидите, что в нем, как и до запуска инструмента Отрезок, появилось приглашение Команда: Это означает, что в данный момент не выполняется никакая команда, а AutoCAD находится в состоянии ожидания.
