Индивидуальные данные в системе часто являются независимыми. Однако иногда необходимо иметь дело с несколькими независимыми данными одновременно. Например, в системе имеются потоки ЯБЛОКИ, АПЕЛЬСИНЫ и ГРУШИ. Эти потоки могут быть сгруппированы с помощью введения нового потока ФРУКТЫ. Для этого необходимо определить формально поток ФРУКТЫ как состоящий из нескольких элементов-потомков. Такое определение задается с помощью формы Бэкуса-Наура (БНФ) в словаре данных (см. главу 3). В свою очередь поток ФРУКТЫ сам может содержаться в потоке-предке ЕДА вместе с потоками ОВОЩИ, МЯСО и др. Такие потоки, объдиняющие несколько потоков, получили название групповых.
Обратная операция, расщепление потоков на подпотоки, осуществляется с использованием группового узла (рис. 2.2), позволяющего расщепить поток на любое число подпотоков. При расщеплении также необходимо формально определить подпотоки в словаре данных (с помощью БНФ).

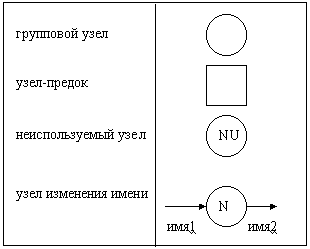

Рис 2.2. Расширения диаграммы потоков данных
Аналогичным образом осуществляется и декомпозиция потоков через границы диаграмм, позволяющая упростить детализирующую DFD. Пусть имеется поток ФРУКТЫ, входящий в детализируемый процесс. На детализирующей этот процесс диаграмме потока ФРУКТЫ может не быть вовсе, но вместо него могут быть потоки ЯБЛОКИ и АПЕЛЬСИНЫ (как будто бы они переданы из детализируемого процесса). В этом случае должно существовать БНФ-определение потока ФРУКТЫ, состоящего из подпотоков ЯБЛОКИ и АПЕЛЬСИНЫ, для целей балансирования.
Применение этих операций над данными позволяет обеспечить структуризацию данных, увеличивает наглядность и читабельность диаграмм.
Для обеспечения декомпозиции данных и некоторых других сервисных возможностей к DFD добавляются следующие типы объектов:
ГРУППОВОЙ УЗЕЛ. Предназначен для расщепления и объединения потоков. В некоторых случаях может отсутствовать (т.е. фактически вырождаться в точку слияния/расщепления потоков на диаграмме).
УЗЕЛ-ПРЕДОК. Позволяет увязывать входящие и выходящие потоки между детализируемым процессом и детализирующей DFD.
НЕИСПОЛЬЗУЕМЫЙ УЗЕЛ. Применяется в ситуации, когда декомпозиция данных производится в групповом узле, при этом требуются не все элементы входящего в узел потока.
УЗЕЛ ИЗМЕНЕНИЯ ИМЕНИ. Позволяет неоднозначно именовать потоки, при этом их содержимое эквивалентно. Например, если при проектировании разных частей системы один и тот же фрагмент данных получил различные имена, то эквивалентность соответствующих потоков данных обеспечивается узлом изменения имени. При этом один из потоков данных является входным для данного узла, а другой - выходным.
Текст в свободном формате в любом месте диаграммы.
Возможный способ изображения этих узлов приведен на рис. 2.2.
