Прежде чем подробно рассмотреть каждое из основных инструментальных средств структурного анализа, необходимо обсудить их в общем виде и продемонстрировать их взаимосвязи.
Для целей моделирования систем вообще, и структурного анализа в частности, используются три группы средств, иллюстрирующих:
функции, которые система должна выполнять;
отношения между данными;
зависящее от времени поведение системы (аспекты реального времени).
Среди всего многообразия средств решения данных задач в методологиях структурного анализа наиболее часто и эффективно применяемыми являются следующие:
DFD (Data Flow Diagrams) - диаграммы потоков данных совместно со словарями данных и спецификациями процессов или миниспецификациями;
ERD (Entity-Relationship Diagrams) - диаграммы "сущность-связь"
STD (State Transition Diagrams) - диаграммы переходов состояний.
Все они содержат графические и текстовые средства моделирования: первые - для удобства демонстрирования основных компонент модели, вторые - для обеспечения точного определения ее компонент и связей.
Логическая DFD показывает внешние по отношению к системе источники и стоки (адресаты) данных, идентифицирует логические функции (процессы) и группы элементов данных, связывающие одну функцию с другой (потоки), а также идентифицирует хранилища (накопители) данных, к которым осуществляется доступ. Структуры потоков данных и определения их компонент хранятся и анализируются в словаре данных. Каждая логическая функция (процесс) может быть детализирована с помощью DFD нижнего уровня; когда дальнейшая детализация перестает быть полезной, переходят к выражению логики функции при помощи спецификации процесса (миниспецификации). Содержимое каждого хранилища также сохраняют в словаре данных, модель данных хранилища раскрывается с помощью ERD. В случае наличия реального времени DFD дополняется средствами описания зависящего от времени поведения системы, раскрывающимися с помощью STD. Эти связи показаны на рис. 1.2.

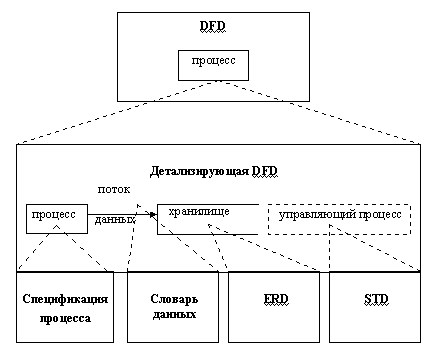

Рис. 1.2. Компоненты логической модели
Перечисленные средства дают полное описание системы независимо от того, является ли она существующей или разрабатываемой с нуля. Таким образом строится логическая функциональная спецификация - подробное описание того, что должна делать система, освобожденное насколько это возможно от рассмотрения путей реализации. Это дает проектировщику четкое представление о конечных результатах, которые следует достигать.
