Методические указания к выполнению графической работы
«Аксонометрические проекции»

§ 5. Построение третьего вида предмета по двум данным

Чтобы успешно выполнять и читать чертежи, надо научиться строить третье изображение (обычно - вид слева) предмета по двум данным его изображениям - главному виду и виду сверху, которые заданы на чертеже.

Прежде всего нужно выяснить форму отдельных частей поверхности изображенного предмета. Для этого оба заданных изображения нужно рассматривать одновременно. Полезно при этом иметь в виду, каким поверхностям соответствуют наиболее часто встречающиеся изображения: треугольник, четырехугольник, окружность, шестиугольник и т. д.

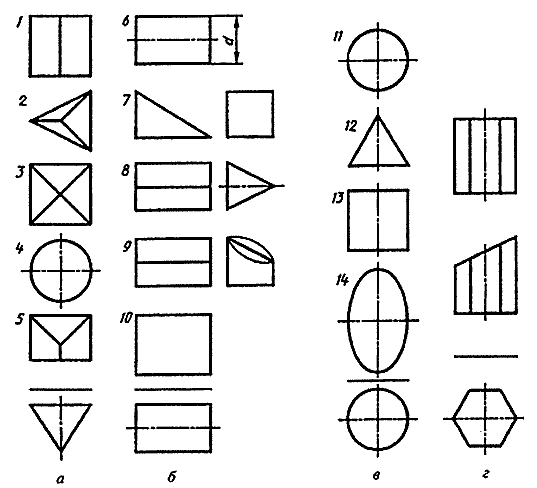

На виде сверху в форме треугольника могут изобразиться (рис. 11, а): треугольная призма 1, треугольная 2 и четырехугольная 3 пирамиды, конус вращения 4.


Рис. 11

Изображение в виде четырехугольника (квадрата) могут иметь на виде сверху (см. рис. 11, б): цилиндр вращения 6, треугольная призма 8, четырехугольные призмы 7 и 10, а также другие предметы, ограниченные плоскостями или цилиндрическими поверхностями 9.

Форму круга могут иметь на виде сверху (рис. 11, в): шар 11, конус 12 и цилиндр 13 вращения, другие поверхности вращения 14.

Вид сверху в форме правильного шестиугольника имеет правильная шестиугольная призма (рис. 11, г), ограничивающая поверхности гаек, болтов и других деталей.

Определив форму отдельных частей поверхности предмета, надо мысленно представить изображение их на виде слева и всего предмета в целом.

Для построения третьего вида необходимо определить, какие линии чертежа целесообразно принять за базовые для отчета размеров изображения предмета. В качестве таких линий применяют обычно осевые линии (проекции плоскостей симметрии предмета и проекции плоскостей оснований предмета). Разберем построение вида слева на примере (рис. 12): по данным главного вида и вида сверху построить вид слева изображенного предмета.


Рис. 12

Сопоставив оба изображения, устанавливаем, что поверхность предмета включает в себя поверхности: правильной шестиугольной 1 и четырехугольной 2 призм, двух цилиндров 3 и 4 вращения и усеченного конуса 5 вращения. Предмет имеет фронтальную плоскость симметрии Ф, которую удобно принять за базу отчета размеров по ширине отдельных частей предмета при построении его вида слева. Высоты отдельных участков предмета отсчитываются от нижнего основания предмета и контролируются горизонтальными линиями связи.

Форма многих предметов усложняется различными срезами, вырезами, пересечением составляющих поверхности. Тогда предварительно нужно определить форму линий пересечения, а строить их нужно по отдельным точкам, вводя обозначения проекций точек, которые после выполнения построений могут быть удалены с чертежа.

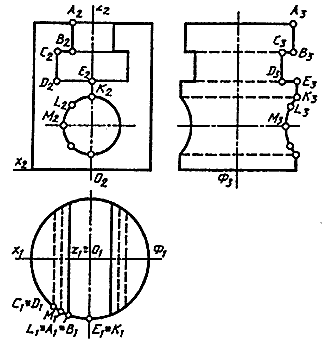

Рис. 13

На рис. 13 построен вид слева предмета, поверхность которого образована поверхностью вертикального цилиндра вращения, с Г-образным вырезом в его верхней части и цилиндрическим отверстием с фронтально проецирующей поверхностью. В качестве базовых плоскостей взяты плоскость нижнего основания и фронтальная плоскость симметрии Ф. Изображение Г-образного выреза на виде слева построено с помощью точек контура выреза Л, В, С, D и Е, а линия пересечения цилиндрических поверхностей - с помощью точек К, L, М и им симметричных. При построении третьего вида учтена симметрия предмета относительно плоскости Ф.
